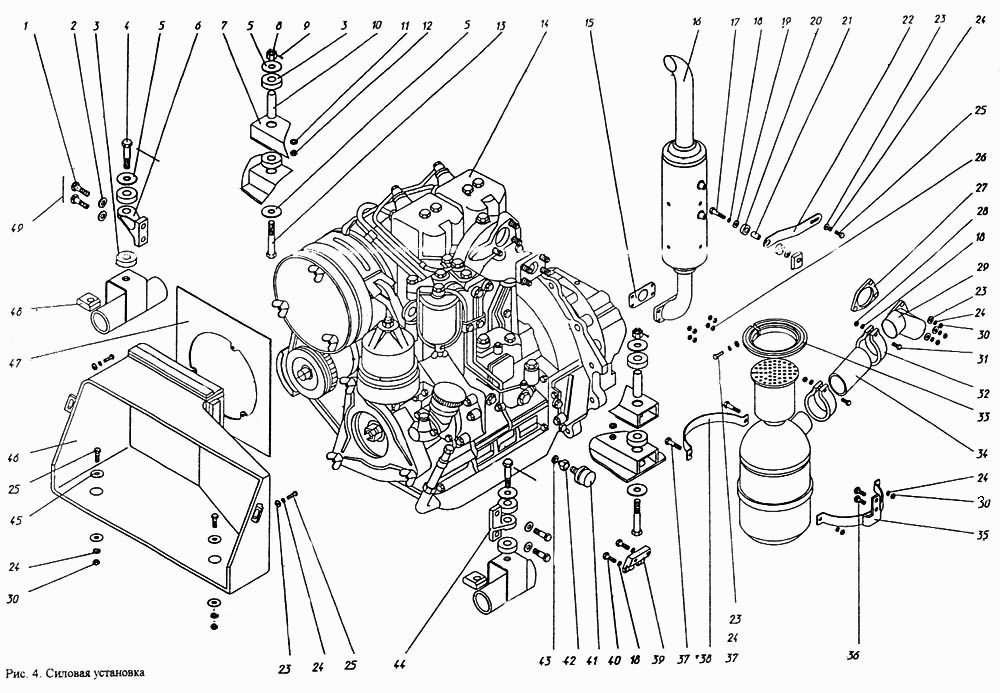

Силова установка П1.01.05.000сб
100%
Назва деталі
Болт M8-6gх25.88.35.019
Заводський номер
ГОСТ 7796-70
Кількість на модель
4
№
1
Назва деталі
Диск
Заводський номер
54.01.016
Кількість на модель
4
№
2
Назва деталі
Амортизатор
Заводський номер
П1.01.05.136
Кількість на модель
8
№
3
Назва деталі
гвинт
Заводський номер
ГОСТ 7798-70
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
П1.01.05.137
Кількість на модель
6
№
5
Назва деталі
Ліва опора
Заводський номер
ТУ 23.3.61-91
Кількість на модель
1
№
6
Назва деталі
Опора
Заводський номер
П1.01.05.036-сб
Кількість на модель
1
№
7
Назва деталі
Гайка М14
Заводський номер
ГОСТ 5918-70
Кількість на модель
2
№
8
Назва деталі
Шплінт
Заводський номер
ГОСТ 397-79
Кількість на модель
2
№
9
Назва деталі
Втулка
Заводський номер
П1.01.05.121
Кількість на модель
2
№
10
Назва деталі
Диск __NT__0__OT
Заводський номер
ГОСТ 6402-70
Кількість на модель
2
№
11
Назва деталі
Гайка N16- .
Заводський номер
ГОСТ 5915-70
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
П1.01.05.008
Кількість на модель
1
№
15
Назва деталі
Глушник
Заводський номер
П1.01.05.006-сб
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
520.01.003-07
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
ГОСТ11371-78
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
434.17.017
Кількість на модель
2
№
20
Назва деталі
Втулка
Заводський номер
П1.01.05.096
Кількість на модель
1
№
21
Назва деталі
Планка
Заводський номер
П1.01.05.176
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
ГОСТ 11371-78
Кількість на модель
7
№
23
Назва деталі
Гайка
Заводський номер
520.02.002-05
Кількість на модель
8
№
26
Назва деталі
Прокладка
Заводський номер
П1.01.05.007
Кількість на модель
1
№
27
Назва деталі
Патрубок
Заводський номер
П1.01.05.910-сб
Кількість на модель
1
№
29
Назва деталі
Гайка
Заводський номер
520.02.001
Кількість на модель
7
№
30
Назва деталі
Хомут
Заводський номер
П1.01.05.003
Кількість на модель
2
№
32
Назва деталі
Фланець
Заводський номер
П1.01.05.064-сб
Кількість на модель
1
№
33
Назва деталі
Манжета
Заводський номер
П1.01.05.203
Кількість на модель
1
№
34
Назва деталі
Кронштейн
Заводський номер
П1.01.05.200-сб-1
Кількість на модель
1
№
35
Назва деталі
Болт M66.0163x10-6g.__NT__3__
Заводський номер
ГОСТ 7808-70
Кількість на модель
2
№
36
Назва деталі
Скоба
Заводський номер
П1.01.05.001-01
Кількість на модель
1
№
38
Назва деталі
Кронштейн
Заводський номер
П1.01.05.230
Кількість на модель
1
№
39
Назва деталі
Датчик тиску масла ММ358
Заводський номер
ММ358
Кількість на модель
1
№
41
Назва деталі
Перехідник
Заводський номер
П1.01.05.011
Кількість на модель
1
№
42
Назва деталі
Кільце 14x20
Заводський номер
МН4152-62
Кількість на модель
1
№
43
Назва деталі
Диск
Заводський номер
ГОСТ 6958-78
Кількість на модель
4
№
45
Назва деталі
Кожух
Заводський номер
П1.01.05.039-сб-1
Кількість на модель
1
№
46
Назва деталі
Аркуш __NT__0__
Заводський номер
П1.01.05.143-1
Кількість на модель
1
№
47
Назва деталі
Банк
Заводський номер
П1.01.05.123
Кількість на модель
2
№
48
Назва деталі
Дріт КО-1,2, довжина 200 мм
Заводський номер
ГОСТ 792-67
Кількість на модель
5
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8-6gх25.88.35.019 | ГОСТ 7796-70 | 4 | 4 | 1 | |||
| 2 | Диск | 54.01.016 | 4 | 4 | 2 | |||
| 3 | Амортизатор | П1.01.05.136 | 8 | 8 | 3 | |||
| 4 | гвинт | ГОСТ 7798-70 | 2 | 2 | 4 | |||
| 5 | Диск | П1.01.05.137 | 6 | 6 | 5 | |||
| 6 | Ліва опора | ТУ 23.3.61-91 | 1 | 1 | 6 | |||
| 7 | Опора | П1.01.05.036-сб | 1 | 1 | 7 | |||
| 8 | Гайка М14 | ГОСТ 5918-70 | 2 | 2 | 8 | |||
| 9 | Шплінт | ГОСТ 397-79 | 2 | 2 | 9 | |||
| 10 | Втулка | П1.01.05.121 | 2 | 2 | 10 | |||
| 11 | Диск __NT__0__OT | ГОСТ 6402-70 | 2 | 2 | 11 | |||
| 12 | Гайка N16- . | ГОСТ 5915-70 | 2 | 2 | 12 | |||
| 15 | Прокладка | П1.01.05.008 | 1 | 1 | 15 | |||
| 16 | Глушник | П1.01.05.006-сб | 1 | 1 | 16 | |||
| 17 | гвинт | 520.01.003-07 | 1 | 1 | 17 | |||
| 19 | Шайба | ГОСТ11371-78 | 1 | 1 | 19 | |||
| 20 | Втулка | 434.17.017 | 2 | 2 | 20 | |||
| 21 | Втулка | П1.01.05.096 | 1 | 1 | 21 | |||
| 22 | Планка | П1.01.05.176 | 1 | 1 | 22 | |||
| 23 | Диск | ГОСТ 11371-78 | 7 | 7 | 23 | |||
| 26 | Гайка | 520.02.002-05 | 8 | 8 | 26 | |||
| 27 | Прокладка | П1.01.05.007 | 1 | 1 | 27 | |||
| 29 | Патрубок | П1.01.05.910-сб | 1 | 1 | 29 | |||
| 30 | Гайка | 520.02.001 | 7 | 7 | 30 | |||
| 32 | Хомут | П1.01.05.003 | 2 | 2 | 32 | |||
| 33 | Фланець | П1.01.05.064-сб | 1 | 1 | 33 | |||
| 34 | Манжета | П1.01.05.203 | 1 | 1 | 34 | |||
| 35 | Кронштейн | П1.01.05.200-сб-1 | 1 | 1 | 35 | |||
| 36 | Болт M66.0163x10-6g.__NT__3__ | ГОСТ 7808-70 | 2 | 2 | 36 | |||
| 38 | Скоба | П1.01.05.001-01 | 1 | 1 | 38 | |||
| 39 | Кронштейн | П1.01.05.230 | 1 | 1 | 39 | |||
| 41 | Датчик тиску масла ММ358 | ММ358 | 1 | 1 | 41 | |||
| 42 | Перехідник | П1.01.05.011 | 1 | 1 | 42 | |||
| 43 | Кільце 14x20 | МН4152-62 | 1 | 1 | 43 | |||
| 45 | Диск | ГОСТ 6958-78 | 4 | 4 | 45 | |||
| 46 | Кожух | П1.01.05.039-сб-1 | 1 | 1 | 46 | |||
| 47 | Аркуш __NT__0__ | П1.01.05.143-1 | 1 | 1 | 47 | |||
| 48 | Банк | П1.01.05.123 | 2 | 2 | 48 | |||
| 49 | Дріт КО-1,2, довжина 200 мм | ГОСТ 792-67 | 5 | 5 | 49 |
