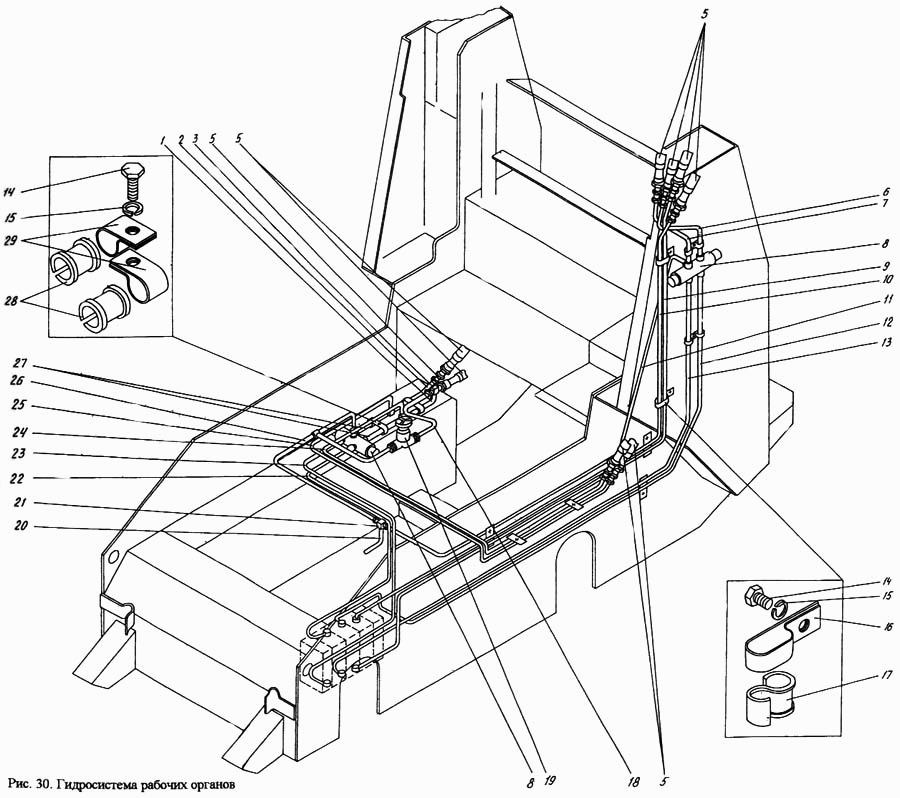

Гідросистема робочих органів П1.12.00.000сб
100%
Назва деталі
Трубопровід
Заводський номер
П1.12.00.280-сб-2
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
П1.12.00.270-сб-1
Кількість на модель
1
№
2
Назва деталі
Трійник
Заводський номер
608.29.673
Кількість на модель
1
№
3
Назва деталі
Перехідник
Заводський номер
632.29.044
Кількість на модель
7
№
4
Назва деталі
Рукав
Заводський номер
П1.11.00.470сб (П1.11.00.471сб)
Кількість на модель
4
№
5
Назва деталі
Трубопровід
Заводський номер
П1.12.00.330-сб-1
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
П1.12.00.320-сб-1
Кількість на модель
1
№
7
Назва деталі
Блок зворотних запобіжних клапанів
Заводський номер
48 3593 1097
Кількість на модель
2
№
8
Назва деталі
Блок клапанів
Заводський номер
Блок клапанов
Кількість на модель
2
№
8
Назва деталі
Трубопровід
Заводський номер
П1.12.00.460-сб-2
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
П1.12.00.450-сб-2
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
П1.12.00.480-сб-1
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
П1.12.00.190-сб-1
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
П1.12.00.430-сб-2
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
ГОСТ 7798-70
Кількість на модель
12
№
14
Назва деталі
Диск __NT__0__OT
Заводський номер
ГОСТ 6402-70
Кількість на модель
12
№
15
Назва деталі
Скоба
Заводський номер
602.81.082
Кількість на модель
5
№
16
Назва деталі
Прокладка 17х100
Заводський номер
520.10.003-10
Кількість на модель
5
№
17
Назва деталі
Трубопровід
Заводський номер
П1.12.00.240-сб-1
Кількість на модель
1
№
18
Назва деталі
Вентиль __NT__0__
Заводський номер
608.29.344-сб-А
Кількість на модель
1
№
19
Назва деталі
Трубопровід
Заводський номер
П1.12.00.490-сб-1
Кількість на модель
1
№
20
Назва деталі
Трійник
Заводський номер
632.29.032
Кількість на модель
3
№
21
Назва деталі
Трубопровід
Заводський номер
П1.12.00.440-сб-2
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
П1.12.00.400-сб-2
Кількість на модель
1
№
23
Назва деталі
Трубопровід
Заводський номер
П1.12.00.300-сб-1
Кількість на модель
1
№
24
Назва деталі
Трубопровід
Заводський номер
П1.12.00.310-сб-1
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
П1.12.00.470-сб-1
Кількість на модель
1
№
26
Назва деталі
Трубопровід
Заводський номер
П1.12.00.230-сб-1
Кількість на модель
2
№
27
Назва деталі
Прокладка
Заводський номер
520.10.003-04
Кількість на модель
14
№
28
Назва деталі
Скоба
Заводський номер
155.26.938
Кількість на модель
14
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | П1.12.00.280-сб-2 | 1 | 1 | 1 | |||
| 2 | Трубопровід | П1.12.00.270-сб-1 | 1 | 1 | 2 | |||
| 3 | Трійник | 608.29.673 | 1 | 1 | 3 | |||
| 4 | Перехідник | 632.29.044 | 7 | 7 | 4 | |||
| 5 | Рукав | П1.11.00.470сб (П1.11.00.471сб) | 4 | 4 | 5 | |||
| 6 | Трубопровід | П1.12.00.330-сб-1 | 1 | 1 | 6 | |||
| 7 | Трубопровід | П1.12.00.320-сб-1 | 1 | 1 | 7 | |||
| 8 | Блок зворотних запобіжних клапанів | 48 3593 1097 | 2 | 2 | 8 | |||
| 8 | Блок клапанів | Блок клапанов | 2 | 2 | 8 | |||
| 9 | Трубопровід | П1.12.00.460-сб-2 | 1 | 1 | 9 | |||
| 10 | Трубопровід | П1.12.00.450-сб-2 | 1 | 1 | 10 | |||
| 11 | Трубопровід | П1.12.00.480-сб-1 | 1 | 1 | 11 | |||
| 12 | Трубопровід | П1.12.00.190-сб-1 | 1 | 1 | 12 | |||
| 13 | Трубопровід | П1.12.00.430-сб-2 | 1 | 1 | 13 | |||
| 14 | гвинт | ГОСТ 7798-70 | 12 | 12 | 14 | |||
| 15 | Диск __NT__0__OT | ГОСТ 6402-70 | 12 | 12 | 15 | |||
| 16 | Скоба | 602.81.082 | 5 | 5 | 16 | |||
| 17 | Прокладка 17х100 | 520.10.003-10 | 5 | 5 | 17 | |||
| 18 | Трубопровід | П1.12.00.240-сб-1 | 1 | 1 | 18 | |||
| 19 | Вентиль __NT__0__ | 608.29.344-сб-А | 1 | 1 | 19 | |||
| 20 | Трубопровід | П1.12.00.490-сб-1 | 1 | 1 | 20 | |||
| 21 | Трійник | 632.29.032 | 3 | 3 | 21 | |||
| 22 | Трубопровід | П1.12.00.440-сб-2 | 1 | 1 | 22 | |||
| 23 | Трубопровід | П1.12.00.400-сб-2 | 1 | 1 | 23 | |||
| 24 | Трубопровід | П1.12.00.300-сб-1 | 1 | 1 | 24 | |||
| 25 | Трубопровід | П1.12.00.310-сб-1 | 1 | 1 | 25 | |||
| 26 | Трубопровід | П1.12.00.470-сб-1 | 1 | 1 | 26 | |||
| 27 | Трубопровід | П1.12.00.230-сб-1 | 2 | 2 | 27 | |||
| 28 | Прокладка | 520.10.003-04 | 14 | 14 | 28 | |||
| 29 | Скоба | 155.26.938 | 14 | 14 | 29 |
