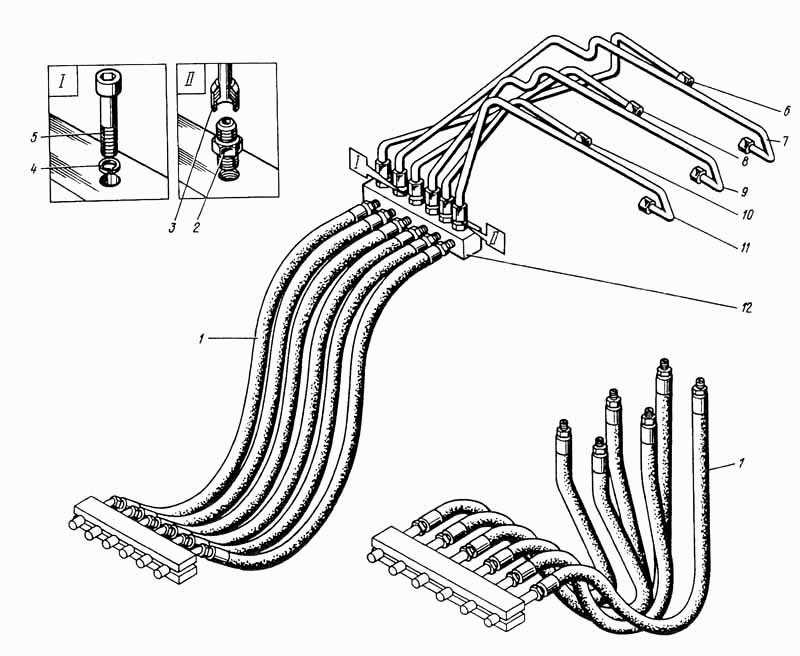

Трубопроводи управління стріли
100%
Назва деталі
Трубопроводи управління стріли
Заводський номер
ЭО-5122.05.23.000-2
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
ЭО-5122.05.23.010
Кількість на модель
12
№
1
Назва деталі
Штуцер К __NT__0__
Заводський номер
ЭО-5122.05.25.013
Кількість на модель
6
№
2
Назва деталі
Гайка з'єднувальна
Заводський номер
109-5-6
Кількість на модель
12
№
3
Назва деталі
Диск
Заводський номер
ШП-12
Кількість на модель
1
№
4
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х65
Кількість на модель
1
№
5
Назва деталі
Трубка L=__NT__0__ мм
Заводський номер
ЭО-5122.05.23.071
Кількість на модель
1
№
6
Назва деталі
Трубка L=__NT__0__ мм
Заводський номер
ЭО-5122.05.23.072
Кількість на модель
1
№
7
Назва деталі
Трубка L=__NT__0__ мм
Заводський номер
ЭО-5122.05.23.073
Кількість на модель
1
№
8
Назва деталі
Трубка L=__NT__0__ мм
Заводський номер
ЭО-5122.05.23.076
Кількість на модель
1
№
9
Назва деталі
Трубка L=__NT__0__ мм
Заводський номер
ЭО-5122.05.23.075
Кількість на модель
1
№
10
Назва деталі
Трубка L=__NT__0__ мм
Заводський номер
ЭО-5122.05.23.074
Кількість на модель
1
№
11
Назва деталі
Колектор
Заводський номер
ЭО-5122.05.23.001
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи управління стріли | ЭО-5122.05.23.000-2 | |||||||
| 1 | Рукав | ЭО-5122.05.23.010 | 12 | 12 | 1 | |||
| 2 | Штуцер К __NT__0__ | ЭО-5122.05.25.013 | 6 | 6 | 2 | |||
| 3 | Гайка з'єднувальна | 109-5-6 | 12 | 12 | 3 | |||
| 4 | Диск | ШП-12 | 1 | 1 | 4 | |||
| 5 | Гвинт | ВЦШ-М12х65 | 1 | 1 | 5 | |||
| 6 | Трубка L=__NT__0__ мм | ЭО-5122.05.23.071 | 1 | 1 | 6 | |||
| 7 | Трубка L=__NT__0__ мм | ЭО-5122.05.23.072 | 1 | 1 | 7 | |||
| 8 | Трубка L=__NT__0__ мм | ЭО-5122.05.23.073 | 1 | 1 | 8 | |||
| 9 | Трубка L=__NT__0__ мм | ЭО-5122.05.23.076 | 1 | 1 | 9 | |||
| 10 | Трубка L=__NT__0__ мм | ЭО-5122.05.23.075 | 1 | 1 | 10 | |||
| 11 | Трубка L=__NT__0__ мм | ЭО-5122.05.23.074 | 1 | 1 | 11 | |||
| 12 | Колектор | ЭО-5122.05.23.001 | 1 | 1 | 12 |
