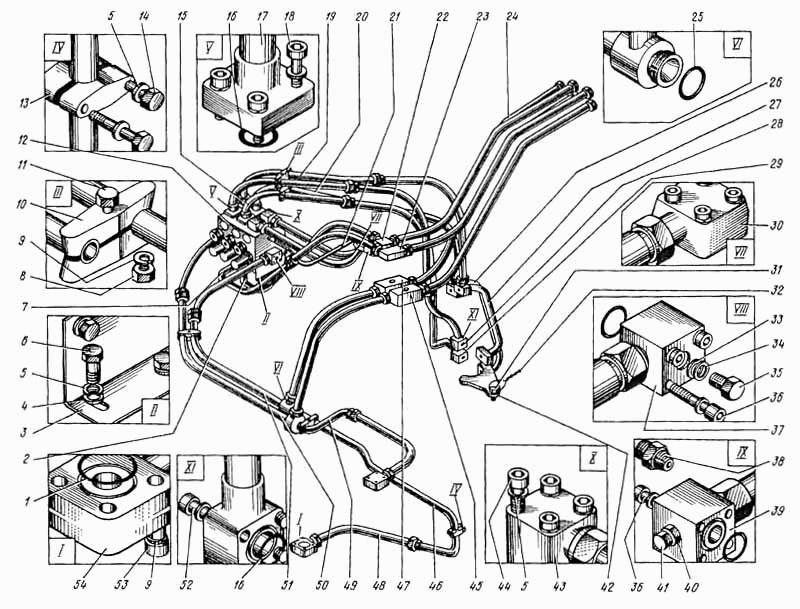

Трубопроводи на платформі
100%
Назва деталі
Трубопроводи на платформі
Заводський номер
ЭО-5122.09.17.000
Кількість на модель
№
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-054-060-36-2-2
Кількість на модель
2
№
1
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-5122.09.17.060
Кількість на модель
1
№
2
Назва деталі
Куточок
Заводський номер
ЭО-5122.09.17.011
Кількість на модель
2
№
3
Назва деталі
Диск
Заводський номер
ШЧ-12
Кількість на модель
10
№
4
Назва деталі
Диск
Заводський номер
ШП-12
Кількість на модель
96
№
5
Назва деталі
Болт
Заводський номер
БНГ-М12х30
Кількість на модель
10
№
6
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.050
Кількість на модель
1
№
7
Назва деталі
Гайка
Заводський номер
ГШ-М16
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
ШП-16
Кількість на модель
12
№
9
Назва деталі
Колодка
Заводський номер
ЭО-5122.06.07.005-1
Кількість на модель
8
№
10
Назва деталі
Болт
Заводський номер
БНТ-М16х80
Кількість на модель
4
№
11
Назва деталі
Гідроапарат гідромоторів
Заводський номер
ЭО-5122.09.11.000-1
Кількість на модель
1
№
12
Назва деталі
Колодка
Заводський номер
ЭО-5122.13.15.007-1
Кількість на модель
2
№
13
Назва деталі
Болт
Заводський номер
БНТ-М12х80
Кількість на модель
2
№
14
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.100-1
Кількість на модель
1
№
15
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-032-38-36-2-2
Кількість на модель
21
№
16
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.070-1
Кількість на модель
1
№
17
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х45
Кількість на модель
28
№
18
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.080-1
Кількість на модель
1
№
19
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.090-1
Кількість на модель
1
№
20
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.030
Кількість на модель
1
№
21
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.17.025
Кількість на модель
1
№
22
Назва деталі
Трійник
Заводський номер
ЭО-5122.09.17.210
Кількість на модель
1
№
23
Назва деталі
Рукав високого тиску
Заводський номер
РВД25х1650-250У
Кількість на модель
5
№
24
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-024-030-36-2-2
Кількість на модель
2
№
25
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.200-1
Кількість на модель
1
№
26
Назва деталі
Відповідно до
Заводський номер
ЭО-5122.09.17.180-1
Кількість на модель
1
№
27
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.190-1
Кількість на модель
1
№
28
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.170-1
Кількість на модель
1
№
29
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.17.026
Кількість на модель
2
№
30
Назва деталі
гвинт
Заводський номер
ЭО-5122.09.17.021
Кількість на модель
1
№
31
Назва деталі
Дріт L= мм
Заводський номер
ПЖ-3
Кількість на модель
2
№
32
Назва деталі
Захисна шайба
Заводський номер
ЭО-5122.09.17.014
Кількість на модель
2
№
33
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-016-020-25-2-2
Кількість на модель
2
№
34
Назва деталі
Корок
Заводський номер
ЭО-5122.09.17.003
Кількість на модель
36
№
35
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х80
Кількість на модель
2
№
36
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.17.027
Кількість на модель
1
№
37
Назва деталі
Штуцер
Заводський номер
ЭО-5122.05.25.014
Кількість на модель
1
№
38
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.17.007
Кількість на модель
1
№
39
Назва деталі
Штуцер К __NT__0__
Заводський номер
ЭО-5122.05.25.013
Кількість на модель
1
№
40
Назва деталі
Заглушка
Заводський номер
109-5-110
Кількість на модель
1
№
41
Назва деталі
Виделка.
Заводський номер
ЭО-5122.09.17.019-1
Кількість на модель
2
№
42
Назва деталі
Фланець
Заводський номер
ЭО-5122.13.15.005
Кількість на модель
8
№
43
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х90
Кількість на модель
1
№
44
Назва деталі
Клапан зворотний
Заводський номер
ЭО-5122.09.15.000-1
Кількість на модель
1
№
45
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.110
Кількість на модель
1
№
46
Назва деталі
Клапан зворотний
Заводський номер
ЭО-5122.09.14.000-1
Кількість на модель
14
№
47
Назва деталі
Рукав високого тиску
Заводський номер
РВД25х650-250У
Кількість на модель
1
№
48
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.130
Кількість на модель
1
№
49
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.220-1
Кількість на модель
1
№
50
Назва деталі
Труба
Заводський номер
ЭО-5122.09.17.040-1
Кількість на модель
12
№
51
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х65
Кількість на модель
8
№
52
Назва деталі
Гвинт
Заводський номер
ВЦШ-М16х70
Кількість на модель
2
№
53
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.17.008
Кількість на модель
2
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи на платформі | ЭО-5122.09.17.000 | |||||||
| 1 | КІЛЬЦО | КРУ-054-060-36-2-2 | 2 | 2 | 1 | |||
| 2 | Труба__NT__0__ | ЭО-5122.09.17.060 | 1 | 1 | 2 | |||
| 3 | Куточок | ЭО-5122.09.17.011 | 2 | 2 | 3 | |||
| 4 | Диск | ШЧ-12 | 10 | 10 | 4 | |||
| 5 | Диск | ШП-12 | 96 | 96 | 5 | |||
| 6 | Болт | БНГ-М12х30 | 10 | 10 | 6 | |||
| 7 | Труба | ЭО-5122.09.17.050 | 1 | 1 | 7 | |||
| 8 | Гайка | ГШ-М16 | 2 | 2 | 8 | |||
| 9 | Диск | ШП-16 | 12 | 12 | 9 | |||
| 10 | Колодка | ЭО-5122.06.07.005-1 | 8 | 8 | 10 | |||
| 11 | Болт | БНТ-М16х80 | 4 | 4 | 11 | |||
| 12 | Гідроапарат гідромоторів | ЭО-5122.09.11.000-1 | 1 | 1 | 12 | |||
| 13 | Колодка | ЭО-5122.13.15.007-1 | 2 | 2 | 13 | |||
| 14 | Болт | БНТ-М12х80 | 2 | 2 | 14 | |||
| 15 | Труба | ЭО-5122.09.17.100-1 | 1 | 1 | 15 | |||
| 16 | КІЛЬЦО | КРУ-032-38-36-2-2 | 21 | 21 | 16 | |||
| 17 | Труба | ЭО-5122.09.17.070-1 | 1 | 1 | 17 | |||
| 18 | Гвинт | ВЦШ-М12х45 | 28 | 28 | 18 | |||
| 19 | Труба | ЭО-5122.09.17.080-1 | 1 | 1 | 19 | |||
| 20 | Труба | ЭО-5122.09.17.090-1 | 1 | 1 | 20 | |||
| 21 | Труба | ЭО-5122.09.17.030 | 1 | 1 | 21 | |||
| 22 | Фланець | ЭО-5122.09.17.025 | 1 | 1 | 22 | |||
| 23 | Трійник | ЭО-5122.09.17.210 | 1 | 1 | 23 | |||
| 24 | Рукав високого тиску | РВД25х1650-250У | 5 | 5 | 24 | |||
| 25 | КІЛЬЦО | КРУ-024-030-36-2-2 | 2 | 2 | 25 | |||
| 26 | Труба | ЭО-5122.09.17.200-1 | 1 | 1 | 26 | |||
| 27 | Відповідно до | ЭО-5122.09.17.180-1 | 1 | 1 | 27 | |||
| 28 | Труба | ЭО-5122.09.17.190-1 | 1 | 1 | 28 | |||
| 29 | Труба | ЭО-5122.09.17.170-1 | 1 | 1 | 29 | |||
| 30 | Фланець | ЭО-5122.09.17.026 | 2 | 2 | 30 | |||
| 31 | гвинт | ЭО-5122.09.17.021 | 1 | 1 | 31 | |||
| 32 | Дріт L= мм | ПЖ-3 | 2 | 2 | 32 | |||
| 33 | Захисна шайба | ЭО-5122.09.17.014 | 2 | 2 | 33 | |||
| 34 | КІЛЬЦО | КРУ-016-020-25-2-2 | 2 | 2 | 34 | |||
| 35 | Корок | ЭО-5122.09.17.003 | 36 | 36 | 35 | |||
| 36 | Гвинт | ВЦШ-М12х80 | 2 | 2 | 36 | |||
| 37 | Фланець | ЭО-5122.09.17.027 | 1 | 1 | 37 | |||
| 38 | Штуцер | ЭО-5122.05.25.014 | 1 | 1 | 38 | |||
| 39 | Фланець | ЭО-5122.09.17.007 | 1 | 1 | 39 | |||
| 40 | Штуцер К __NT__0__ | ЭО-5122.05.25.013 | 1 | 1 | 40 | |||
| 41 | Заглушка | 109-5-110 | 1 | 1 | 41 | |||
| 42 | Виделка. | ЭО-5122.09.17.019-1 | 2 | 2 | 42 | |||
| 43 | Фланець | ЭО-5122.13.15.005 | 8 | 8 | 43 | |||
| 44 | Гвинт | ВЦШ-М12х90 | 1 | 1 | 44 | |||
| 45 | Клапан зворотний | ЭО-5122.09.15.000-1 | 1 | 1 | 45 | |||
| 46 | Труба | ЭО-5122.09.17.110 | 1 | 1 | 46 | |||
| 47 | Клапан зворотний | ЭО-5122.09.14.000-1 | 14 | 14 | 47 | |||
| 48 | Рукав високого тиску | РВД25х650-250У | 1 | 1 | 48 | |||
| 49 | Труба | ЭО-5122.09.17.130 | 1 | 1 | 49 | |||
| 50 | Труба | ЭО-5122.09.17.220-1 | 1 | 1 | 50 | |||
| 51 | Труба | ЭО-5122.09.17.040-1 | 12 | 12 | 51 | |||
| 52 | Гвинт | ВЦШ-М12х65 | 8 | 8 | 52 | |||
| 53 | Гвинт | ВЦШ-М16х70 | 2 | 2 | 53 | |||
| 54 | Фланець | ЭО-5122.09.17.008 | 2 | 2 | 54 |
