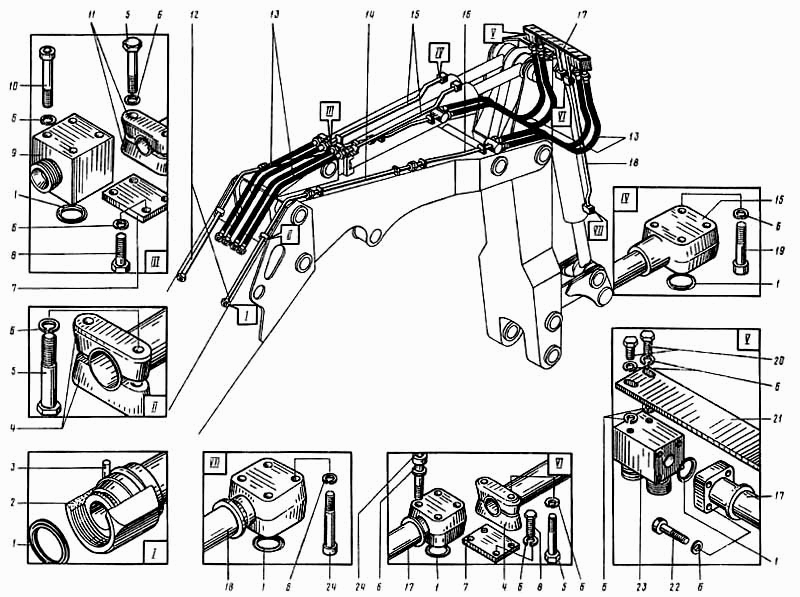

Трубопроводи робочого обладнання зворотна лопата
100%
Назва деталі
Трубопроводи робочого обладнання
Заводський номер
ЭО-5122.13.15.000-2
Кількість на модель
№
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-032-038-36-2-2
Кількість на модель
14
№
1
Назва деталі
Горіх
Заводський номер
ЭО-5122.13.15.226
Кількість на модель
6
№
2
Назва деталі
Шрифт
Заводський номер
ЭО-5122.13.15.227
Кількість на модель
6
№
3
Назва деталі
Колодка
Заводський номер
ЭО-5122.06.07.008-1
Кількість на модель
22
№
4
Назва деталі
Болт
Заводський номер
БНТ-М12х80
Кількість на модель
26
№
5
Назва деталі
Диск
Заводський номер
ШП-12
Кількість на модель
72
№
6
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.006
Кількість на модель
3
№
7
Назва деталі
гвинт
Заводський номер
БНТ-М12х30
Кількість на модель
6
№
8
Назва деталі
Фланець
Заводський номер
ЭО-5122 .13.15.005
Кількість на модель
2
№
9
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х90
Кількість на модель
8
№
10
Назва деталі
Колодка
Заводський номер
ЭО-5122.13.15.007-1
Кількість на модель
4
№
11
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.240
Кількість на модель
2
№
12
Назва деталі
Рукав високого тиску
Заводський номер
РВД25х1650-250У
Кількість на модель
5
№
13
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.270
Кількість на модель
2
№
14
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.080
Кількість на модель
2
№
15
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.250
Кількість на модель
2
№
16
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.210-1
Кількість на модель
1
№
17
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.200-1
Кількість на модель
1
№
18
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х65
Кількість на модель
8
№
19
Назва деталі
Болт
Заводський номер
БНТ-М12х35
Кількість на модель
4
№
20
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.022-1
Кількість на модель
1
№
21
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х45
Кількість на модель
8
№
22
Назва деталі
Фланець
Заводський номер
ЭО-5122.13.15.290
Кількість на модель
2
№
23
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х80
Кількість на модель
8
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи робочого обладнання | ЭО-5122.13.15.000-2 | |||||||
| 1 | КІЛЬЦО | КРУ-032-038-36-2-2 | 14 | 14 | 1 | |||
| 2 | Горіх | ЭО-5122.13.15.226 | 6 | 6 | 2 | |||
| 3 | Шрифт | ЭО-5122.13.15.227 | 6 | 6 | 3 | |||
| 4 | Колодка | ЭО-5122.06.07.008-1 | 22 | 22 | 4 | |||
| 5 | Болт | БНТ-М12х80 | 26 | 26 | 5 | |||
| 6 | Диск | ШП-12 | 72 | 72 | 6 | |||
| 7 | Планка | ЭО-5122.13.15.006 | 3 | 3 | 7 | |||
| 8 | гвинт | БНТ-М12х30 | 6 | 6 | 8 | |||
| 9 | Фланець | ЭО-5122 .13.15.005 | 2 | 2 | 9 | |||
| 10 | Гвинт | ВЦШ-М12х90 | 8 | 8 | 10 | |||
| 11 | Колодка | ЭО-5122.13.15.007-1 | 4 | 4 | 11 | |||
| 12 | Труба | ЭО-5122.13.15.240 | 2 | 2 | 12 | |||
| 13 | Рукав високого тиску | РВД25х1650-250У | 5 | 5 | 13 | |||
| 14 | Труба | ЭО-5122.13.15.270 | 2 | 2 | 14 | |||
| 15 | Труба | ЭО-5122.13.15.080 | 2 | 2 | 15 | |||
| 16 | Труба | ЭО-5122.13.15.250 | 2 | 2 | 16 | |||
| 17 | Труба | ЭО-5122.13.15.210-1 | 1 | 1 | 17 | |||
| 18 | Труба | ЭО-5122.13.15.200-1 | 1 | 1 | 18 | |||
| 19 | Гвинт | ВЦШ-М12х65 | 8 | 8 | 19 | |||
| 20 | Болт | БНТ-М12х35 | 4 | 4 | 20 | |||
| 21 | Планка | ЭО-5122.13.15.022-1 | 1 | 1 | 21 | |||
| 22 | Гвинт | ВЦШ-М12х45 | 8 | 8 | 22 | |||
| 23 | Фланець | ЭО-5122.13.15.290 | 2 | 2 | 23 | |||
| 24 | Гвинт | ВЦШ-М12х80 | 8 | 8 | 24 |
