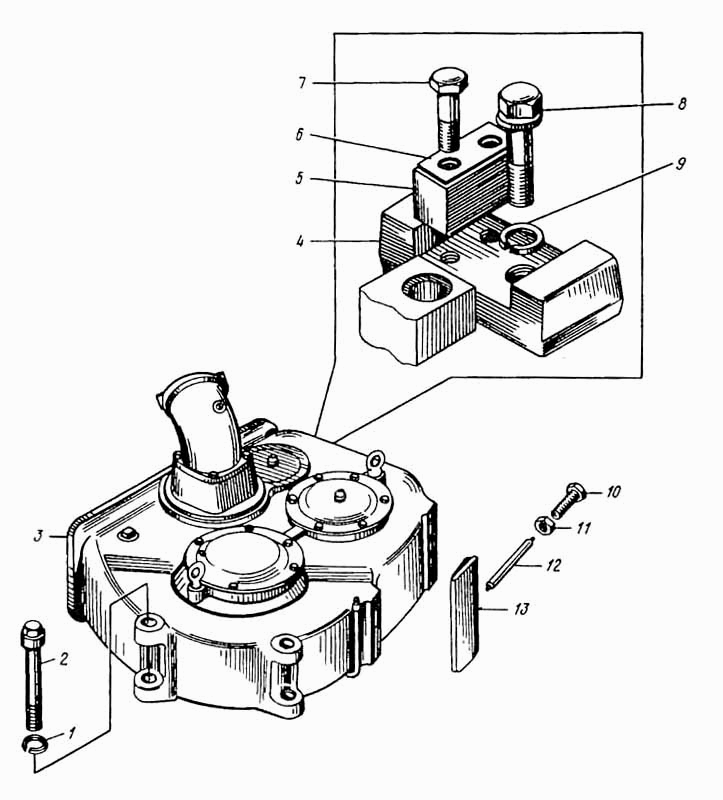

Механізм повороту
100%
Назва деталі
Механізм повороту
Заводський номер
ЭО-5122.03.00.000-2
Кількість на модель
№
Назва деталі
Шайба
Заводський номер
ШП-36
Кількість на модель
2
№
1
Назва деталі
Болт
Заводський номер
ЭО-5122.03.00.003
Кількість на модель
2
№
2
Назва деталі
Редуктор __NT__0__
Заводський номер
ЭО-5122.03.02.000-2
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
ЭО-5122.03.00.002-1
Кількість на модель
1
№
4
Назва деталі
Клин
Заводський номер
ЭО-5122.03.00.005
Кількість на модель
1
№
5
Назва деталі
Планка закріплювальна
Заводський номер
ЭО-5122.03.00.007
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
БНТ-М16х70
Кількість на модель
2
№
7
Назва деталі
Болт
Заводський номер
ЭО-5122.01.02.025-2
Кількість на модель
2
№
8
Назва деталі
Шайба
Заводський номер
ШП-27
Кількість на модель
2
№
9
Назва деталі
Болт
Заводський номер
ЭО-5122.03.00.008
Кількість на модель
2
№
10
Назва деталі
Гайка
Заводський номер
ГШН-М24
Кількість на модель
2
№
11
Назва деталі
Штовхач
Заводський номер
ЭО-5122.03.00.011
Кількість на модель
1
№
12
Назва деталі
Клин
Заводський номер
ЭО-5122.03.00.009-1
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм повороту | ЭО-5122.03.00.000-2 | |||||||
| 1 | Шайба | ШП-36 | 2 | 2 | 1 | |||
| 2 | Болт | ЭО-5122.03.00.003 | 2 | 2 | 2 | |||
| 3 | Редуктор __NT__0__ | ЭО-5122.03.02.000-2 | 1 | 1 | 3 | |||
| 4 | Кронштейн | ЭО-5122.03.00.002-1 | 1 | 1 | 4 | |||
| 5 | Клин | ЭО-5122.03.00.005 | 1 | 1 | 5 | |||
| 6 | Планка закріплювальна | ЭО-5122.03.00.007 | 1 | 1 | 6 | |||
| 7 | Болт | БНТ-М16х70 | 2 | 2 | 7 | |||
| 8 | Болт | ЭО-5122.01.02.025-2 | 2 | 2 | 8 | |||
| 9 | Шайба | ШП-27 | 2 | 2 | 9 | |||
| 10 | Болт | ЭО-5122.03.00.008 | 2 | 2 | 10 | |||
| 11 | Гайка | ГШН-М24 | 2 | 2 | 11 | |||
| 12 | Штовхач | ЭО-5122.03.00.011 | 1 | 1 | 12 | |||
| 13 | Клин | ЭО-5122.03.00.009-1 | 1 | 1 | 13 |
