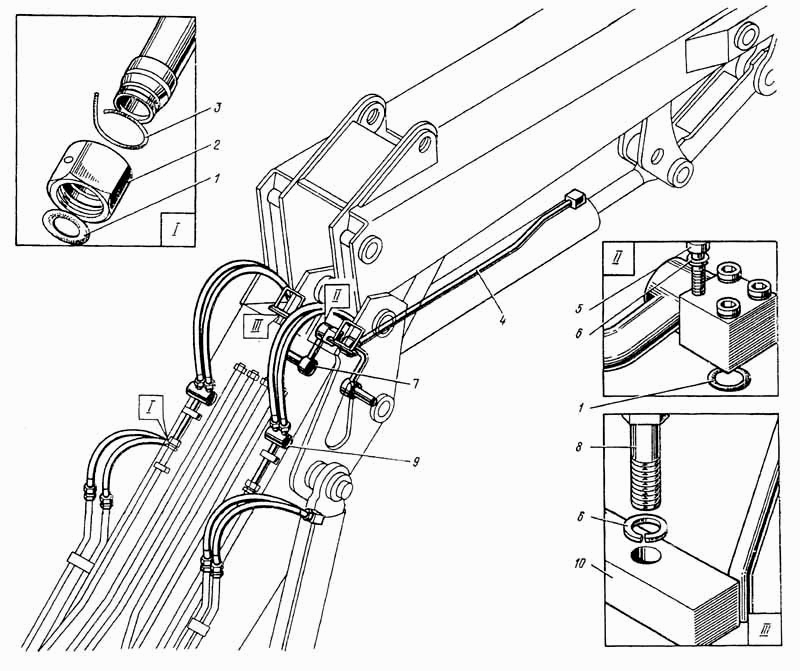

Трубопроводи навантажувача
100%
Назва деталі
Трубопроводи навантажувача
Заводський номер
ЭО-5122.15.05.000-2
Кількість на модель
№
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-032-038-36-2-2
Кількість на модель
2
№
1
Назва деталі
Горіх
Заводський номер
ЭО-5122.13.15.226
Кількість на модель
2
№
2
Назва деталі
Шрифт
Заводський номер
ЭО-5122.13.15.227
Кількість на модель
2
№
3
Назва деталі
Труба
Заводський номер
ЭО-5122.15.05.180-1
Кількість на модель
1
№
4
Назва деталі
Гвинт
Заводський номер
ВЦШ-М12х90
Кількість на модель
4
№
5
Назва деталі
Диск
Заводський номер
ШП-12
Кількість на модель
8
№
6
Назва деталі
Труба
Заводський номер
ЭО-5122.15.05.170-1
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
БНТ-М12х40
Кількість на модель
4
№
8
Назва деталі
Труба
Заводський номер
ЭО-5122.15.05.190
Кількість на модель
1
№
9
Назва деталі
Скоба
Заводський номер
ЭО-5122.15.05.200
Кількість на модель
2
№
10
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи навантажувача | ЭО-5122.15.05.000-2 | |||||||
| 1 | КІЛЬЦО | КРУ-032-038-36-2-2 | 2 | 2 | 1 | |||
| 2 | Горіх | ЭО-5122.13.15.226 | 2 | 2 | 2 | |||
| 3 | Шрифт | ЭО-5122.13.15.227 | 2 | 2 | 3 | |||
| 4 | Труба | ЭО-5122.15.05.180-1 | 1 | 1 | 4 | |||
| 5 | Гвинт | ВЦШ-М12х90 | 4 | 4 | 5 | |||
| 6 | Диск | ШП-12 | 8 | 8 | 6 | |||
| 7 | Труба | ЭО-5122.15.05.170-1 | 1 | 1 | 7 | |||
| 8 | гвинт | БНТ-М12х40 | 4 | 4 | 8 | |||
| 9 | Труба | ЭО-5122.15.05.190 | 1 | 1 | 9 | |||
| 10 | Скоба | ЭО-5122.15.05.200 | 2 | 2 | 10 |
