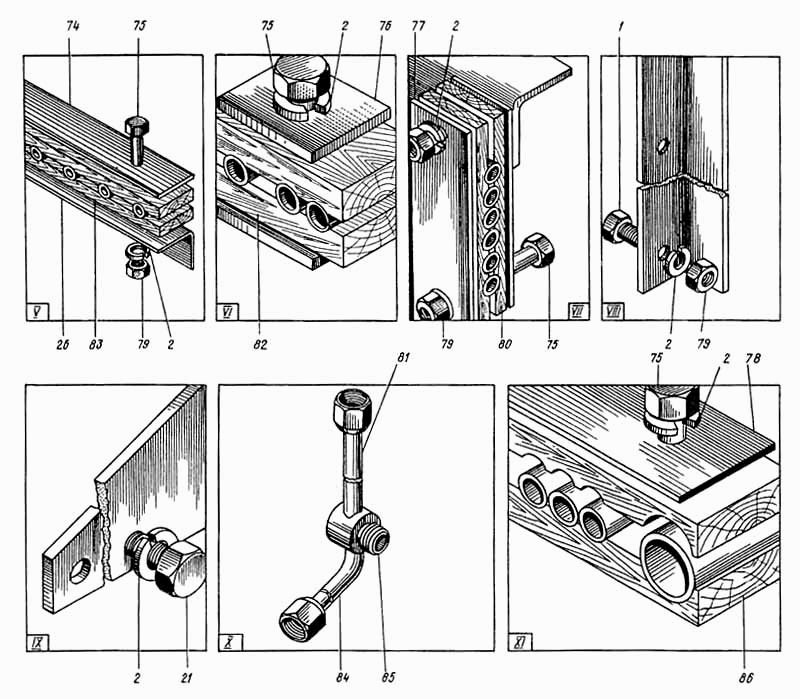

Трубопроводи управління
100%
Назва деталі
Трубопроводи управління
Заводський номер
ЭО-5122.04.17.000
Кількість на модель
№
Назва деталі
гвинт
Заводський номер
БНТ-М10х25
Кількість на модель
8
№
1
Назва деталі
Диск
Заводський номер
ШП-10
Кількість на модель
24
№
2
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.058
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.021
Кількість на модель
1
№
4
Назва деталі
Блок клапанів
Заводський номер
ЭО-5122.04.16.000
Кількість на модель
1
№
5
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.028
Кількість на модель
1
№
6
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.057
Кількість на модель
1
№
7
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.024
Кількість на модель
1
№
8
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.051
Кількість на модель
1
№
9
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.027
Кількість на модель
1
№
10
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.022
Кількість на модель
1
№
11
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.026
Кількість на модель
1
№
12
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.037
Кількість на модель
1
№
13
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.031
Кількість на модель
1
№
14
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.029
Кількість на модель
1
№
15
Назва деталі
Труба
Заводський номер
ЭО-5122.04.17.035
Кількість на модель
1
№
16
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.032
Кількість на модель
1
№
17
Назва деталі
Блок золотників
Заводський номер
ЭО-5122.04.23.000
Кількість на модель
2
№
18
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.036
Кількість на модель
1
№
19
Назва деталі
Блок золотників
Заводський номер
ЭО-6122.05.22.000
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
БНТ-М10х20
Кількість на модель
8
№
21
Назва деталі
Планка
Заводський номер
ЭО-5122.04.17.003
Кількість на модель
2
№
22
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.038
Кількість на модель
1
№
23
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.039
Кількість на модель
1
№
23
Назва деталі
Штуцер К __NT__0__
Заводський номер
ЭО-5122.05.25.013
Кількість на модель
2
№
24
Назва деталі
Гайка з'єднувальна
Заводський номер
109-5-6
Кількість на модель
15
№
25
Назва деталі
Рамка
Заводський номер
ЭО-5122.04.17.100
Кількість на модель
1
№
26
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.059
Кількість на модель
1
№
27
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.061
Кількість на модель
1
№
29
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.044
Кількість на модель
1
№
30
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.007
Кількість на модель
1
№
31
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.004
Кількість на модель
1
№
32
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.005
Кількість на модель
1
№
33
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.006
Кількість на модель
1
№
34
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.033
Кількість на модель
1
№
35
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.062
Кількість на модель
1
№
36
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.063
Кількість на модель
1
№
37
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.015
Кількість на модель
1
№
38
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.013
Кількість на модель
1
№
39
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.065
Кількість на модель
1
№
40
Назва деталі
Гайка з'єднувальна
Заводський номер
109-5-7
Кількість на модель
2
№
41
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.009
Кількість на модель
1
№
42
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.016
Кількість на модель
1
№
43
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.008
Кількість на модель
1
№
44
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.012
Кількість на модель
1
№
45
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.011
Кількість на модель
1
№
46
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.014
Кількість на модель
1
№
47
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.019
Кількість на модель
1
№
48
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.017
Кількість на модель
1
№
49
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.018
Кількість на модель
1
№
50
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.064
Кількість на модель
1
№
51
Назва деталі
Штуцер
Заводський номер
081-6
Кількість на модель
6
№
52
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.041
Кількість на модель
1
№
53
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.034
Кількість на модель
1
№
54
Назва деталі
Штуцер
Заводський номер
ЭО-5122.05.25.572
Кількість на модель
11
№
55
Назва деталі
Штуцер трійниковий
Заводський номер
ЭО-5122.05.25.713
Кількість на модель
1
№
56
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.067
Кількість на модель
1
№
57
Назва деталі
Штуцер
Заводський номер
ЭО-5122.05.25.122
Кількість на модель
2
№
58
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.045
Кількість на модель
11
№
59
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.055
Кількість на модель
1
№
60
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.046
Кількість на модель
1
№
61
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.047
Кількість на модель
1
№
62
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.054
Кількість на модель
1
№
63
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.043
Кількість на модель
1
№
64
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.042
Кількість на модель
1
№
65
Назва деталі
Клапан
Заводський номер
ЭО-5122.05.09.000
Кількість на модель
3
№
66
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.048
Кількість на модель
1
№
67
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.049
Кількість на модель
1
№
68
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.053
Кількість на модель
1
№
69
Назва деталі
Блок клапанів
Заводський номер
ЭО-5122.04.15.000
Кількість на модель
1
№
70
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.023
Кількість на модель
1
№
71
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.066
Кількість на модель
1
№
72
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.056
Кількість на модель
1
№
73
Назва деталі
Накладка
Заводський номер
ЭО-6122.05.20.075
Кількість на модель
1
№
74
Назва деталі
Болт
Заводський номер
БНТ-М10х50
Кількість на модель
8
№
75
Назва деталі
Накладка
Заводський номер
017-11-60
Кількість на модель
4
№
76
Назва деталі
Накладка
Заводський номер
ЭО-5122.05.25.022
Кількість на модель
2
№
77
Назва деталі
Накладка
Заводський номер
ЭО-5122.04.17.002
Кількість на модель
1
№
78
Назва деталі
Гайка
Заводський номер
ГШ-М10
Кількість на модель
8
№
79
Назва деталі
Колодка
Заводський номер
ЭО-5122.05.25.021
Кількість на модель
2
№
80
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.025
Кількість на модель
1
№
81
Назва деталі
Колодка
Заводський номер
ЭО-5122.04.11.004
Кількість на модель
4
№
82
Назва деталі
Колодка
Заводський номер
ЭО-6122.05.20.073
Кількість на модель
2
№
83
Назва деталі
Трубка
Заводський номер
ЭО-5122.04.17.052
Кількість на модель
1
№
84
Назва деталі
Трійник
Заводський номер
ЭО-5122.05.25.702
Кількість на модель
9
№
85
Назва деталі
Колодка
Заводський номер
ЭО-5122.04.17.001
Кількість на модель
2
№
86
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи управління | ЭО-5122.04.17.000 | |||||||
| 1 | гвинт | БНТ-М10х25 | 8 | 8 | 1 | |||
| 2 | Диск | ШП-10 | 24 | 24 | 2 | |||
| 3 | Трубка | ЭО-5122.04.17.058 | 1 | 1 | 3 | |||
| 4 | Трубка | ЭО-5122.04.17.021 | 1 | 1 | 4 | |||
| 5 | Блок клапанів | ЭО-5122.04.16.000 | 1 | 1 | 5 | |||
| 6 | Трубка | ЭО-5122.04.17.028 | 1 | 1 | 6 | |||
| 7 | Трубка | ЭО-5122.04.17.057 | 1 | 1 | 7 | |||
| 8 | Трубка | ЭО-5122.04.17.024 | 1 | 1 | 8 | |||
| 9 | Трубка | ЭО-5122.04.17.051 | 1 | 1 | 9 | |||
| 10 | Трубка | ЭО-5122.04.17.027 | 1 | 1 | 10 | |||
| 11 | Трубка | ЭО-5122.04.17.022 | 1 | 1 | 11 | |||
| 12 | Трубка | ЭО-5122.04.17.026 | 1 | 1 | 12 | |||
| 13 | Трубка | ЭО-5122.04.17.037 | 1 | 1 | 13 | |||
| 14 | Трубка | ЭО-5122.04.17.031 | 1 | 1 | 14 | |||
| 15 | Трубка | ЭО-5122.04.17.029 | 1 | 1 | 15 | |||
| 16 | Труба | ЭО-5122.04.17.035 | 1 | 1 | 16 | |||
| 17 | Трубка | ЭО-5122.04.17.032 | 1 | 1 | 17 | |||
| 18 | Блок золотників | ЭО-5122.04.23.000 | 2 | 2 | 18 | |||
| 19 | Трубка | ЭО-5122.04.17.036 | 1 | 1 | 19 | |||
| 20 | Блок золотників | ЭО-6122.05.22.000 | 1 | 1 | 20 | |||
| 21 | гвинт | БНТ-М10х20 | 8 | 8 | 21 | |||
| 22 | Планка | ЭО-5122.04.17.003 | 2 | 2 | 22 | |||
| 23 | Трубка | ЭО-5122.04.17.038 | 1 | 1 | 23 | |||
| 23 | Трубка | ЭО-5122.04.17.039 | 1 | 1 | 23 | |||
| 24 | Штуцер К __NT__0__ | ЭО-5122.05.25.013 | 2 | 2 | 24 | |||
| 25 | Гайка з'єднувальна | 109-5-6 | 15 | 15 | 25 | |||
| 26 | Рамка | ЭО-5122.04.17.100 | 1 | 1 | 26 | |||
| 27 | Трубка | ЭО-5122.04.17.059 | 1 | 1 | 27 | |||
| 29 | Трубка | ЭО-5122.04.17.061 | 1 | 1 | 29 | |||
| 30 | Трубка | ЭО-5122.04.17.044 | 1 | 1 | 30 | |||
| 31 | Трубка | ЭО-5122.04.17.007 | 1 | 1 | 31 | |||
| 32 | Трубка | ЭО-5122.04.17.004 | 1 | 1 | 32 | |||
| 33 | Трубка | ЭО-5122.04.17.005 | 1 | 1 | 33 | |||
| 34 | Трубка | ЭО-5122.04.17.006 | 1 | 1 | 34 | |||
| 35 | Трубка | ЭО-5122.04.17.033 | 1 | 1 | 35 | |||
| 36 | Трубка | ЭО-5122.04.17.062 | 1 | 1 | 36 | |||
| 37 | Трубка | ЭО-5122.04.17.063 | 1 | 1 | 37 | |||
| 38 | Трубка | ЭО-5122.04.17.015 | 1 | 1 | 38 | |||
| 39 | Трубка | ЭО-5122.04.17.013 | 1 | 1 | 39 | |||
| 40 | Трубка | ЭО-5122.04.17.065 | 1 | 1 | 40 | |||
| 41 | Гайка з'єднувальна | 109-5-7 | 2 | 2 | 41 | |||
| 42 | Трубка | ЭО-5122.04.17.009 | 1 | 1 | 42 | |||
| 43 | Трубка | ЭО-5122.04.17.016 | 1 | 1 | 43 | |||
| 44 | Трубка | ЭО-5122.04.17.008 | 1 | 1 | 44 | |||
| 45 | Трубка | ЭО-5122.04.17.012 | 1 | 1 | 45 | |||
| 46 | Трубка | ЭО-5122.04.17.011 | 1 | 1 | 46 | |||
| 47 | Трубка | ЭО-5122.04.17.014 | 1 | 1 | 47 | |||
| 48 | Трубка | ЭО-5122.04.17.019 | 1 | 1 | 48 | |||
| 49 | Трубка | ЭО-5122.04.17.017 | 1 | 1 | 49 | |||
| 50 | Трубка | ЭО-5122.04.17.018 | 1 | 1 | 50 | |||
| 51 | Трубка | ЭО-5122.04.17.064 | 1 | 1 | 51 | |||
| 52 | Штуцер | 081-6 | 6 | 6 | 52 | |||
| 53 | Трубка | ЭО-5122.04.17.041 | 1 | 1 | 53 | |||
| 54 | Трубка | ЭО-5122.04.17.034 | 1 | 1 | 54 | |||
| 55 | Штуцер | ЭО-5122.05.25.572 | 11 | 11 | 55 | |||
| 56 | Штуцер трійниковий | ЭО-5122.05.25.713 | 1 | 1 | 56 | |||
| 57 | Трубка | ЭО-5122.04.17.067 | 1 | 1 | 57 | |||
| 58 | Штуцер | ЭО-5122.05.25.122 | 2 | 2 | 58 | |||
| 59 | Трубка | ЭО-5122.04.17.045 | 11 | 11 | 59 | |||
| 60 | Трубка | ЭО-5122.04.17.055 | 1 | 1 | 60 | |||
| 61 | Трубка | ЭО-5122.04.17.046 | 1 | 1 | 61 | |||
| 62 | Трубка | ЭО-5122.04.17.047 | 1 | 1 | 62 | |||
| 63 | Трубка | ЭО-5122.04.17.054 | 1 | 1 | 63 | |||
| 64 | Трубка | ЭО-5122.04.17.043 | 1 | 1 | 64 | |||
| 65 | Трубка | ЭО-5122.04.17.042 | 1 | 1 | 65 | |||
| 66 | Клапан | ЭО-5122.05.09.000 | 3 | 3 | 66 | |||
| 67 | Трубка | ЭО-5122.04.17.048 | 1 | 1 | 67 | |||
| 68 | Трубка | ЭО-5122.04.17.049 | 1 | 1 | 68 | |||
| 69 | Трубка | ЭО-5122.04.17.053 | 1 | 1 | 69 | |||
| 70 | Блок клапанів | ЭО-5122.04.15.000 | 1 | 1 | 70 | |||
| 71 | Трубка | ЭО-5122.04.17.023 | 1 | 1 | 71 | |||
| 72 | Трубка | ЭО-5122.04.17.066 | 1 | 1 | 72 | |||
| 73 | Трубка | ЭО-5122.04.17.056 | 1 | 1 | 73 | |||
| 74 | Накладка | ЭО-6122.05.20.075 | 1 | 1 | 74 | |||
| 75 | Болт | БНТ-М10х50 | 8 | 8 | 75 | |||
| 76 | Накладка | 017-11-60 | 4 | 4 | 76 | |||
| 77 | Накладка | ЭО-5122.05.25.022 | 2 | 2 | 77 | |||
| 78 | Накладка | ЭО-5122.04.17.002 | 1 | 1 | 78 | |||
| 79 | Гайка | ГШ-М10 | 8 | 8 | 79 | |||
| 80 | Колодка | ЭО-5122.05.25.021 | 2 | 2 | 80 | |||
| 81 | Трубка | ЭО-5122.04.17.025 | 1 | 1 | 81 | |||
| 82 | Колодка | ЭО-5122.04.11.004 | 4 | 4 | 82 | |||
| 83 | Колодка | ЭО-6122.05.20.073 | 2 | 2 | 83 | |||
| 84 | Трубка | ЭО-5122.04.17.052 | 1 | 1 | 84 | |||
| 85 | Трійник | ЭО-5122.05.25.702 | 9 | 9 | 85 | |||
| 86 | Колодка | ЭО-5122.04.17.001 | 2 | 2 | 86 |
