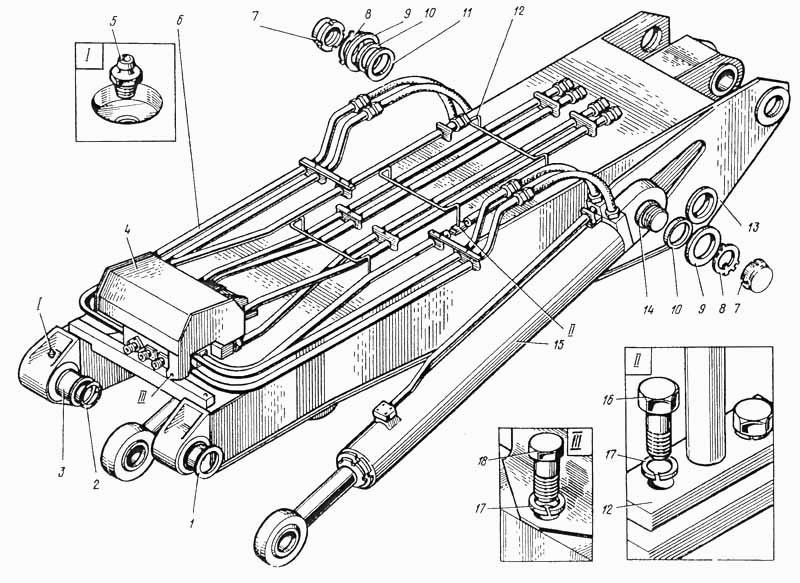

Встановлення стріли
100%
Назва деталі
Встановлення стріли
Заводський номер
ЭО-5122.06.00.000-2
Кількість на модель
№
Назва деталі
Шайба
Заводський номер
ЭО-5122.13.00.033
Кількість на модель
15
№
1
Назва деталі
КІЛЬЦО
Заводський номер
КРУ-110-120-58-2-2
Кількість на модель
4
№
2
Назва деталі
Втулка
Заводський номер
ЭО-5122.06.00.002
Кількість на модель
4
№
3
Назва деталі
Огорожа
Заводський номер
ЭО-5122.06.00.200
Кількість на модель
1
№
4
Назва деталі
Маслянка
Заводський номер
ТШ-1.3
Кількість на модель
4
№
5
Назва деталі
Трубопроводи стріли
Заводський номер
ЭО-5122.06.07.000-1
Кількість на модель
1
№
6
Назва деталі
Глуха гайка
Заводський номер
ЭО-5122.06.00.006
Кількість на модель
2
№
7
Назва деталі
Шайба
Заводський номер
334-100
Кількість на модель
2
№
8
Назва деталі
Шайба
Заводський номер
ЭО-5122.06.00.033
Кількість на модель
2
№
9
Назва деталі
Втулка
Заводський номер
ЭО-5122.02.00.009
Кількість на модель
4
№
10
Назва деталі
КІЛЬЦО
Заводський номер
072-110х12
Кількість на модель
1
№
11
Назва деталі
Сходинка
Заводський номер
ЭО-5122.06.00.100
Кількість на модель
3
№
12
Назва деталі
Стріла.
Заводський номер
ЭО-5122.06.01.000-2
Кількість на модель
1
№
13
Назва деталі
Ось
Заводський номер
ЭО-5122.06.00.001
Кількість на модель
1
№
14
Назва деталі
Гідроциліндр
Заводський номер
ЭО-5122.06.05.000-1
Кількість на модель
2
№
15
Назва деталі
гвинт
Заводський номер
БНТ-М12х25
Кількість на модель
12
№
16
Назва деталі
Диск
Заводський номер
ШП-12
Кількість на модель
13
№
17
Назва деталі
Болт
Заводський номер
БНТ-М12х16
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення стріли | ЭО-5122.06.00.000-2 | |||||||
| 1 | Шайба | ЭО-5122.13.00.033 | 15 | 15 | 1 | |||
| 2 | КІЛЬЦО | КРУ-110-120-58-2-2 | 4 | 4 | 2 | |||
| 3 | Втулка | ЭО-5122.06.00.002 | 4 | 4 | 3 | |||
| 4 | Огорожа | ЭО-5122.06.00.200 | 1 | 1 | 4 | |||
| 5 | Маслянка | ТШ-1.3 | 4 | 4 | 5 | |||
| 6 | Трубопроводи стріли | ЭО-5122.06.07.000-1 | 1 | 1 | 6 | |||
| 7 | Глуха гайка | ЭО-5122.06.00.006 | 2 | 2 | 7 | |||
| 8 | Шайба | 334-100 | 2 | 2 | 8 | |||
| 9 | Шайба | ЭО-5122.06.00.033 | 2 | 2 | 9 | |||
| 10 | Втулка | ЭО-5122.02.00.009 | 4 | 4 | 10 | |||
| 11 | КІЛЬЦО | 072-110х12 | 1 | 1 | 11 | |||
| 12 | Сходинка | ЭО-5122.06.00.100 | 3 | 3 | 12 | |||
| 13 | Стріла. | ЭО-5122.06.01.000-2 | 1 | 1 | 13 | |||
| 14 | Ось | ЭО-5122.06.00.001 | 1 | 1 | 14 | |||
| 15 | Гідроциліндр | ЭО-5122.06.05.000-1 | 2 | 2 | 15 | |||
| 16 | гвинт | БНТ-М12х25 | 12 | 12 | 16 | |||
| 17 | Диск | ШП-12 | 13 | 13 | 17 | |||
| 18 | Болт | БНТ-М12х16 | 1 | 1 | 18 |
