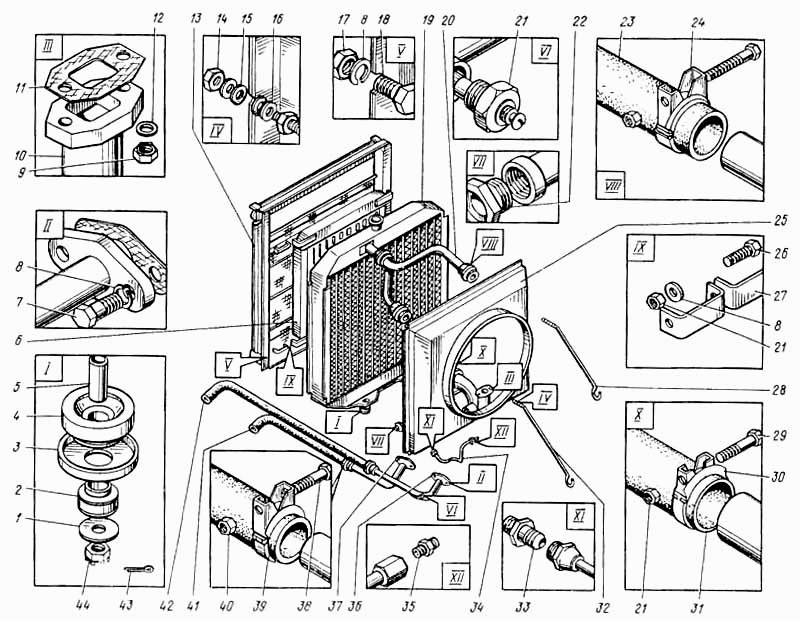

Встановлення радіаторів
100%
Назва деталі
Встановлення радіаторів
Заводський номер
ЭО-5122.11.22.000-3
Кількість на модель
№
Назва деталі
Шайба
Заводський номер
111Г-5-22
Кількість на модель
2
№
1
Назва деталі
Подушка нижньої підвіски радіатора
Заводський номер
111Г-5-5
Кількість на модель
2
№
2
Назва деталі
Гніздо
Заводський номер
111Г-5-21
Кількість на модель
2
№
3
Назва деталі
Подушка підвіски радіатора верхня
Заводський номер
111Г-54
Кількість на модель
2
№
4
Назва деталі
Розпірна втулка
Заводський номер
111Г-5-20
Кількість на модель
2
№
5
Назва деталі
Радіатор масляний у зборі
Заводський номер
СМД 15 К11С2
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
БНТ-М8х25
Кількість на модель
4
№
7
Назва деталі
Диск
Заводський номер
ШП-8
Кількість на модель
22
№
8
Назва деталі
Горіх
Заводський номер
111Г-5-23
Кількість на модель
2
№
9
Назва деталі
Патрубок
Заводський номер
ЭО-5122.11.22.200-2
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
111Г-5-18
Кількість на модель
1
№
11
Назва деталі
Шайба
Заводський номер
шп-10
Кількість на модель
2
№
12
Назва деталі
Шторка радіатора
Заводський номер
ЭО-5122.11.22.100-2
Кількість на модель
1
№
13
Назва деталі
Гайка
Заводський номер
ГШ-М10
Кількість на модель
6
№
14
Назва деталі
Прокладка
Заводський номер
111Г-5-25
Кількість на модель
4
№
15
Назва деталі
Диск
Заводський номер
ШЧ-10
Кількість на модель
4
№
16
Назва деталі
Гайка
Заводський номер
ГШ-М8
Кількість на модель
18
№
17
Назва деталі
гвинт
Заводський номер
БНТ-М8х16
Кількість на модель
10
№
18
Назва деталі
Радіатор водяний у зборі
Заводський номер
2551301010
Кількість на модель
1
№
19
Назва деталі
Патрубок
Заводський номер
111Г-5-7А
Кількість на модель
1
№
20
Назва деталі
Датчик покажчика температури масла
Заводський номер
ТМ 100 380 800Г
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
ЭО-5122.11.28.022
Кількість на модель
1
№
22
Назва деталі
Муфта
Заводський номер
ЭО-5122.11.22.003
Кількість на модель
2
№
23
Назва деталі
Хомут
Заводський номер
102-48
Кількість на модель
4
№
24
Назва деталі
Кожух вентилятора
Заводський номер
111Г-5-6
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
БНТ-М8х20
Кількість на модель
8
№
26
Назва деталі
Кронштейн
Заводський номер
111Г-5-17
Кількість на модель
4
№
27
Назва деталі
Розтяжка ліва
Заводський номер
111Г-5-16
Кількість на модель
1
№
28
Назва деталі
Болт
Заводський номер
102-М8х60
Кількість на модель
10
№
29
Назва деталі
Хомут
Заводський номер
102-65
Кількість на модель
2
№
30
Назва деталі
Муфта
Заводський номер
ЭО-5122.11.22.004
Кількість на модель
2
№
31
Назва деталі
Розтяжка права
Заводський номер
111Г-5-15
Кількість на модель
1
№
32
Назва деталі
Штуцер
Заводський номер
ЭО-5122.11.22.005
Кількість на модель
1
№
33
Назва деталі
Трубка
Заводський номер
ЭО-5122.11.22.500
Кількість на модель
1
№
34
Назва деталі
Маслянка
Заводський номер
ТШ-1.3
Кількість на модель
1
№
35
Назва деталі
Труба
Заводський номер
ЭО-5122.11.22.400-2
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5122.11.22.300-2
Кількість на модель
1
№
37
Назва деталі
Болт
Заводський номер
102-М6х10
Кількість на модель
4
№
38
Назва деталі
Горіх
Заводський номер
102-25
Кількість на модель
4
№
39
Назва деталі
Гайка
Заводський номер
ГШ-М6
Кількість на модель
2
№
40
Назва деталі
Рукав У L=
Заводський номер
ЭО-5122.11.22.001
Кількість на модель
1
№
41
Назва деталі
Рукав У L=
Заводський номер
ЭО-5122.11.22.002
Кількість на модель
1
№
42
Назва деталі
Шплінт
Заводський номер
Ш-3,2х25
Кількість на модель
2
№
43
Назва деталі
Горіх
Заводський номер
111Г-5-24
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення радіаторів | ЭО-5122.11.22.000-3 | |||||||
| 1 | Шайба | 111Г-5-22 | 2 | 2 | 1 | |||
| 2 | Подушка нижньої підвіски радіатора | 111Г-5-5 | 2 | 2 | 2 | |||
| 3 | Гніздо | 111Г-5-21 | 2 | 2 | 3 | |||
| 4 | Подушка підвіски радіатора верхня | 111Г-54 | 2 | 2 | 4 | |||
| 5 | Розпірна втулка | 111Г-5-20 | 2 | 2 | 5 | |||
| 6 | Радіатор масляний у зборі | СМД 15 К11С2 | 1 | 1 | 6 | |||
| 7 | Болт | БНТ-М8х25 | 4 | 4 | 7 | |||
| 8 | Диск | ШП-8 | 22 | 22 | 8 | |||
| 9 | Горіх | 111Г-5-23 | 2 | 2 | 9 | |||
| 10 | Патрубок | ЭО-5122.11.22.200-2 | 1 | 1 | 10 | |||
| 11 | Прокладка | 111Г-5-18 | 1 | 1 | 11 | |||
| 12 | Шайба | шп-10 | 2 | 2 | 12 | |||
| 13 | Шторка радіатора | ЭО-5122.11.22.100-2 | 1 | 1 | 13 | |||
| 14 | Гайка | ГШ-М10 | 6 | 6 | 14 | |||
| 15 | Прокладка | 111Г-5-25 | 4 | 4 | 15 | |||
| 16 | Диск | ШЧ-10 | 4 | 4 | 16 | |||
| 17 | Гайка | ГШ-М8 | 18 | 18 | 17 | |||
| 18 | гвинт | БНТ-М8х16 | 10 | 10 | 18 | |||
| 19 | Радіатор водяний у зборі | 2551301010 | 1 | 1 | 19 | |||
| 20 | Патрубок | 111Г-5-7А | 1 | 1 | 20 | |||
| 21 | Датчик покажчика температури масла | ТМ 100 380 800Г | 1 | 1 | 21 | |||
| 22 | Штуцер | ЭО-5122.11.28.022 | 1 | 1 | 22 | |||
| 23 | Муфта | ЭО-5122.11.22.003 | 2 | 2 | 23 | |||
| 24 | Хомут | 102-48 | 4 | 4 | 24 | |||
| 25 | Кожух вентилятора | 111Г-5-6 | 1 | 1 | 25 | |||
| 26 | гвинт | БНТ-М8х20 | 8 | 8 | 26 | |||
| 27 | Кронштейн | 111Г-5-17 | 4 | 4 | 27 | |||
| 28 | Розтяжка ліва | 111Г-5-16 | 1 | 1 | 28 | |||
| 29 | Болт | 102-М8х60 | 10 | 10 | 29 | |||
| 30 | Хомут | 102-65 | 2 | 2 | 30 | |||
| 31 | Муфта | ЭО-5122.11.22.004 | 2 | 2 | 31 | |||
| 32 | Розтяжка права | 111Г-5-15 | 1 | 1 | 32 | |||
| 33 | Штуцер | ЭО-5122.11.22.005 | 1 | 1 | 33 | |||
| 34 | Трубка | ЭО-5122.11.22.500 | 1 | 1 | 34 | |||
| 35 | Маслянка | ТШ-1.3 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5122.11.22.400-2 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5122.11.22.300-2 | 1 | 1 | 37 | |||
| 38 | Болт | 102-М6х10 | 4 | 4 | 38 | |||
| 39 | Горіх | 102-25 | 4 | 4 | 39 | |||
| 40 | Гайка | ГШ-М6 | 2 | 2 | 40 | |||
| 41 | Рукав У L= | ЭО-5122.11.22.001 | 1 | 1 | 41 | |||
| 42 | Рукав У L= | ЭО-5122.11.22.002 | 1 | 1 | 42 | |||
| 43 | Шплінт | Ш-3,2х25 | 2 | 2 | 43 | |||
| 44 | Горіх | 111Г-5-24 | 2 | 2 | 44 |
