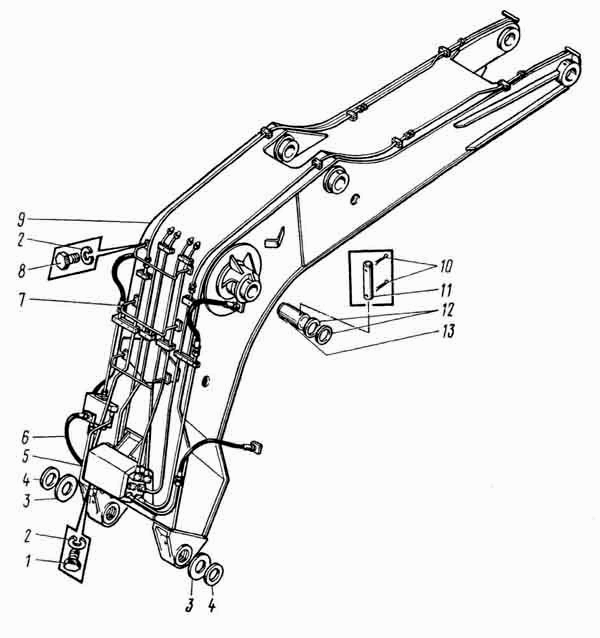

Встановлення моноблочної стріли
100%
Назва деталі
Болт
Заводський номер
7798.12.16
Кількість на модель
1
№
1
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
13
№
2
Назва деталі
Шайба
Заводський номер
035.110.2,5
Кількість на модель
2
№
3
Назва деталі
Шайба
Заводський номер
ЭО-5122.13.00.033
Кількість на модель
15
№
4
Назва деталі
Огорожа
Заводський номер
ЭО-5122.06.00.200-1
Кількість на модель
1
№
5
Назва деталі
Трубопроводи
Заводський номер
ЭО-5124.58.05.000
Кількість на модель
1
№
6
Назва деталі
Ступенька
Заводський номер
ЭО-5122.06.00.100
Кількість на модель
3
№
7
Назва деталі
Болт
Заводський номер
7798.12.25
Кількість на модель
12
№
8
Назва деталі
Моноблочний бум
Заводський номер
ЭО-5124.58.01.000
Кількість на модель
1
№
9
Назва деталі
Шплінт
Заводський номер
397.8.50
Кількість на модель
4
№
10
Назва деталі
Палец
Заводський номер
ЭО-5122.02.00.008-2
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
ЭО-5122.02.00.009
Кількість на модель
4
№
12
Назва деталі
Ось
Заводський номер
ЭО-5124.58.00.001
Кількість на модель
2
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 7798.12.16 | 1 | 1 | 1 | |||
| 2 | Шайба | 6402.12 | 13 | 13 | 2 | |||
| 3 | Шайба | 035.110.2,5 | 2 | 2 | 3 | |||
| 4 | Шайба | ЭО-5122.13.00.033 | 15 | 15 | 4 | |||
| 5 | Огорожа | ЭО-5122.06.00.200-1 | 1 | 1 | 5 | |||
| 6 | Трубопроводи | ЭО-5124.58.05.000 | 1 | 1 | 6 | |||
| 7 | Ступенька | ЭО-5122.06.00.100 | 3 | 3 | 7 | |||
| 8 | Болт | 7798.12.25 | 12 | 12 | 8 | |||
| 9 | Моноблочний бум | ЭО-5124.58.01.000 | 1 | 1 | 9 | |||
| 10 | Шплінт | 397.8.50 | 4 | 4 | 10 | |||
| 11 | Палец | ЭО-5122.02.00.008-2 | 2 | 2 | 11 | |||
| 12 | Втулка | ЭО-5122.02.00.009 | 4 | 4 | 12 | |||
| 13 | Ось | ЭО-5124.58.00.001 | 2 | 2 | 13 |
