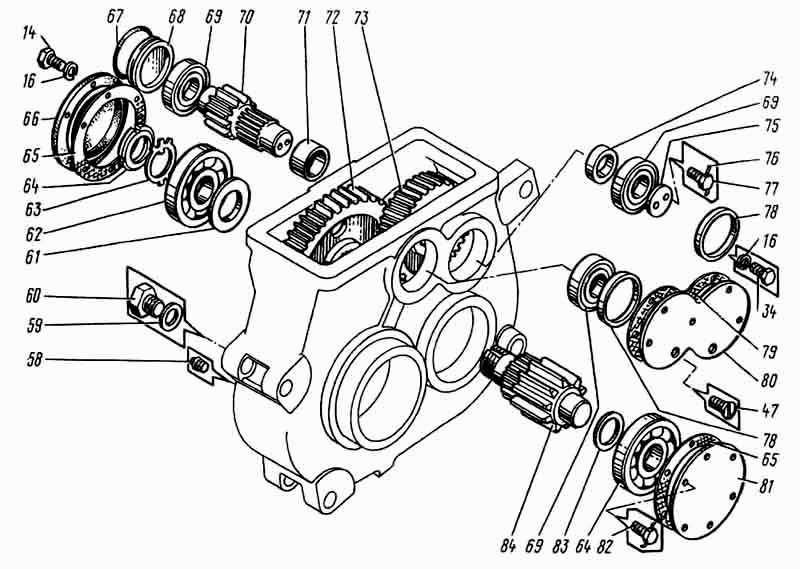

Редуктор лівий
100%
Назва деталі
Фланець
Заводський номер
ЭО-5122.01.17.023
Кількість на модель
1
№
1
Назва деталі
Циліндр
Заводський номер
ЭО-5122.01.17.080-2
Кількість на модель
2
№
2
Назва деталі
Стопорна шайба
Заводський номер
ЭО-5122.01.17.029
Кількість на модель
1
№
3
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
16
№
4
Назва деталі
Болт
Заводський номер
7798.16.100
Кількість на модель
4
№
5
Назва деталі
Напівмуфта
Заводський номер
ЭО-5122.01.17.035-1
Кількість на модель
1
№
6
Назва деталі
Палец
Заводський номер
ЭО-5122.01.17.045
Кількість на модель
8
№
7
Назва деталі
Шайба
Заводський номер
ЭО-5122.01.17.044-1
Кількість на модель
1
№
8
Назва деталі
Гвинт
Заводський номер
1481.16.60
Кількість на модель
2
№
9
Назва деталі
Гідромотор із фланцевою кришкою та шліцьовим валом
Заводський номер
210.25.13.21Б
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
7796.16.50
Кількість на модель
4
№
11
Назва деталі
Прокладка
Заводський номер
071.1.215.1
Кількість на модель
2
№
12
Назва деталі
Кришка
Заводський номер
064.215
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
7798.12.25
Кількість на модель
12
№
14
Назва деталі
Болт
Заводський номер
7798.16.45
Кількість на модель
4
№
15
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
27
№
16
Назва деталі
Диск натискний
Заводський номер
ЭО-5122.01.17.039
Кількість на модель
1
№
17
Назва деталі
Палец
Заводський номер
ЭО-5122.01.17.042-2
Кількість на модель
2
№
18
Назва деталі
Корпус
Заводський номер
ЭО-5122.01.17.036-2
Кількість на модель
1
№
19
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ЭО-5122.01.17.018-1
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
ЭО-5122.01.17.041
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
ЭО-5122.01.02.015
Кількість на модель
2
№
22
Назва деталі
Болт
Заводський номер
7798.16.30
Кількість на модель
6
№
23
Назва деталі
Шайба
Заводський номер
038.120.3
Кількість на модель
2
№
24
Назва деталі
КІЛЬЦО
Заводський номер
9833.130.140.58
Кількість на модель
1
№
25
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.01.17.026
Кількість на модель
1
№
26
Назва деталі
Підшипник
Заводський номер
8338.320
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
020.1.100.70
Кількість на модель
1
№
28
Назва деталі
Маска надіта
Заводський номер
8752.1.110.135
Кількість на модель
1
№
29
Назва деталі
Підшипник
Заводський номер
8338.120
Кількість на модель
1
№
30
Назва деталі
КІЛЬЦО
Заводський номер
108.2В.100
Кількість на модель
1
№
31
Назва деталі
Колесо
Заводський номер
ЭО-5122.01.17.013-3
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
ЭО-5122.01.17.037-1
Кількість на модель
1
№
33
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
12
№
34
Назва деталі
Кригка
Заводський номер
ЭО-5122.01.17.012-1
Кількість на модель
1
№
35
Назва деталі
Рим- болт
Заводський номер
4751.12
Кількість на модель
2
№
36
Назва деталі
Корок
Заводський номер
ЭО-5122.01.17.112
Кількість на модель
1
№
37
Назва деталі
Дріт
Заводський номер
3282.0,3
Кількість на модель
1
№
38
Назва деталі
Шайба
Заводський номер
11371.8
Кількість на модель
1
№
39
Назва деталі
Шплінт
Заводський номер
397.2.16
Кількість на модель
1
№
40
Назва деталі
Заклепка
Заводський номер
ЭО-5122.01.17.111
Кількість на модель
1
№
41
Назва деталі
Сапун
Заводський номер
ЭО-5122.01.17.110
Кількість на модель
1
№
42
Назва деталі
Шестерня
Заводський номер
ЭО-5122.01.17.003
Кількість на модель
1
№
43
Назва деталі
Підшипник
Заводський номер
5721.3524
Кількість на модель
1
№
44
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.01.17.009-1
Кількість на модель
1
№
45
Назва деталі
Кришка
Заводський номер
ЭО-5122.01.17.007-1
Кількість на модель
1
№
46
Назва деталі
Гвинт
Заводський номер
17475.12.25
Кількість на модель
8
№
47
Назва деталі
ВАЛ
Заводський номер
ЭО-5122.01.17.002
Кількість на модель
1
№
48
Назва деталі
У гудок
Заводський номер
ЭО-5122.01.17.008
Кількість на модель
1
№
49
Назва деталі
Корпус правий
Заводський номер
ЭО-5122.01.17.001-2
Кількість на модель
1
№
50
Назва деталі
Корпус лівий
Заводський номер
ЭО-5122.01.18.001-2
Кількість на модель
1
№
50
Назва деталі
Горіх
Заводський номер
5916.16
Кількість на модель
2
№
51
Назва деталі
Диск
Заводський номер
ЭО-5122.01.17.060
Кількість на модель
1
№
52
Назва деталі
Штифт
Заводський номер
3128.12.30
Кількість на модель
4
№
53
Назва деталі
Склянка
Заводський номер
ЭО-5122.01.17.021-3
Кількість на модель
1
№
54
Назва деталі
Манжета
Заводський номер
14896.80.65
Кількість на модель
2
№
55
Назва деталі
Плунжер
Заводський номер
ЭО-5122.01.17.043
Кількість на модель
2
№
56
Назва деталі
Болт
Заводський номер
7798.16.40
Кількість на модель
4
№
57
Назва деталі
Корок
Заводський номер
12719.КГ 1/4"
Кількість на модель
1
№
58
Назва деталі
Прокладка
Заводський номер
088.30
Кількість на модель
2
№
59
Назва деталі
Корок
Заводський номер
041.30.1,5
Кількість на модель
1
№
60
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.01.17.031
Кількість на модель
1
№
61
Назва деталі
Підшипник
Заводський номер
8338.414
Кількість на модель
2
№
62
Назва деталі
Шайба
Заводський номер
11872.68
Кількість на модель
1
№
63
Назва деталі
Горіх
Заводський номер
11871.68.2
Кількість на модель
1
№
64
Назва деталі
Прокладка
Заводський номер
071.1.180.1
Кількість на модель
2
№
65
Назва деталі
Кришка
Заводський номер
064.180
Кількість на модель
1
№
66
Назва деталі
КІЛЬЦО
Заводський номер
9833.125.130.36
Кількість на модель
1
№
67
Назва деталі
Кривка
Заводський номер
ЭО-5122.01.17.006-1
Кількість на модель
1
№
68
Назва деталі
Підшипник
Заводський номер
8338.312
Кількість на модель
3
№
69
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ЭО-5122.01.17.017
Кількість на модель
1
№
70
Назва деталі
Втулка
Заводський номер
020.1.70.35
Кількість на модель
1
№
71
Назва деталі
Колесо
Заводський номер
ЭО-5122.01.17.014
Кількість на модель
1
№
72
Назва деталі
Колесо
Заводський номер
ЭО-5122.01.17.004
Кількість на модель
1
№
73
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.01.17.025
Кількість на модель
1
№
74
Назва деталі
Шайба
Заводський номер
038.70
Кількість на модель
1
№
75
Назва деталі
Дріт L= м
Заводський номер
3282.1,6
Кількість на модель
1
№
76
Назва деталі
Болт
Заводський номер
7798.3.10.20
Кількість на модель
2
№
77
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.01.17.046
Кількість на модель
2
№
78
Назва деталі
Прокладка
Заводський номер
ЭО-5122.01.17.028-1
Кількість на модель
1
№
79
Назва деталі
Кришка
Заводський номер
ЭО-5122.01.17.022-2
Кількість на модель
1
№
80
Назва деталі
Кришка
Заводський номер
063.180
Кількість на модель
1
№
81
Назва деталі
Болт
Заводський номер
7798.3.12.25
Кількість на модель
6
№
82
Назва деталі
Шайба
Заводський номер
ЭО-5122.01.17.024
Кількість на модель
1
№
83
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ЭО-5122.01.17.015
Кількість на модель
1
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець | ЭО-5122.01.17.023 | 1 | 1 | 1 | |||
| 2 | Циліндр | ЭО-5122.01.17.080-2 | 2 | 2 | 2 | |||
| 3 | Стопорна шайба | ЭО-5122.01.17.029 | 1 | 1 | 3 | |||
| 4 | Шайба | 6402.16 | 16 | 16 | 4 | |||
| 5 | Болт | 7798.16.100 | 4 | 4 | 5 | |||
| 6 | Напівмуфта | ЭО-5122.01.17.035-1 | 1 | 1 | 6 | |||
| 7 | Палец | ЭО-5122.01.17.045 | 8 | 8 | 7 | |||
| 8 | Шайба | ЭО-5122.01.17.044-1 | 1 | 1 | 8 | |||
| 9 | Гвинт | 1481.16.60 | 2 | 2 | 9 | |||
| 10 | Гідромотор із фланцевою кришкою та шліцьовим валом | 210.25.13.21Б | 1 | 1 | 10 | |||
| 11 | гвинт | 7796.16.50 | 4 | 4 | 11 | |||
| 12 | Прокладка | 071.1.215.1 | 2 | 2 | 12 | |||
| 13 | Кришка | 064.215 | 1 | 1 | 13 | |||
| 14 | Болт | 7798.12.25 | 12 | 12 | 14 | |||
| 15 | Болт | 7798.16.45 | 4 | 4 | 15 | |||
| 16 | Шайба | 6402.12 | 27 | 27 | 16 | |||
| 17 | Диск натискний | ЭО-5122.01.17.039 | 1 | 1 | 17 | |||
| 18 | Палец | ЭО-5122.01.17.042-2 | 2 | 2 | 18 | |||
| 19 | Корпус | ЭО-5122.01.17.036-2 | 1 | 1 | 19 | |||
| 20 | Вал-шестерня __NT__0__ | ЭО-5122.01.17.018-1 | 1 | 1 | 20 | |||
| 21 | Пружина | ЭО-5122.01.17.041 | 1 | 1 | 21 | |||
| 22 | Шайба | ЭО-5122.01.02.015 | 2 | 2 | 22 | |||
| 23 | Болт | 7798.16.30 | 6 | 6 | 23 | |||
| 24 | Шайба | 038.120.3 | 2 | 2 | 24 | |||
| 25 | КІЛЬЦО | 9833.130.140.58 | 1 | 1 | 25 | |||
| 26 | КІЛЬЦО | ЭО-5122.01.17.026 | 1 | 1 | 26 | |||
| 27 | Підшипник | 8338.320 | 1 | 1 | 27 | |||
| 28 | Втулка | 020.1.100.70 | 1 | 1 | 28 | |||
| 29 | Маска надіта | 8752.1.110.135 | 1 | 1 | 29 | |||
| 30 | Підшипник | 8338.120 | 1 | 1 | 30 | |||
| 31 | КІЛЬЦО | 108.2В.100 | 1 | 1 | 31 | |||
| 32 | Колесо | ЭО-5122.01.17.013-3 | 1 | 1 | 32 | |||
| 33 | Прокладка | ЭО-5122.01.17.037-1 | 1 | 1 | 33 | |||
| 34 | Болт | 7798.12.30 | 12 | 12 | 34 | |||
| 35 | Кригка | ЭО-5122.01.17.012-1 | 1 | 1 | 35 | |||
| 36 | Рим- болт | 4751.12 | 2 | 2 | 36 | |||
| 37 | Корок | ЭО-5122.01.17.112 | 1 | 1 | 37 | |||
| 38 | Дріт | 3282.0,3 | 1 | 1 | 38 | |||
| 39 | Шайба | 11371.8 | 1 | 1 | 39 | |||
| 40 | Шплінт | 397.2.16 | 1 | 1 | 40 | |||
| 41 | Заклепка | ЭО-5122.01.17.111 | 1 | 1 | 41 | |||
| 42 | Сапун | ЭО-5122.01.17.110 | 1 | 1 | 42 | |||
| 43 | Шестерня | ЭО-5122.01.17.003 | 1 | 1 | 43 | |||
| 44 | Підшипник | 5721.3524 | 1 | 1 | 44 | |||
| 45 | КІЛЬЦО | ЭО-5122.01.17.009-1 | 1 | 1 | 45 | |||
| 46 | Кришка | ЭО-5122.01.17.007-1 | 1 | 1 | 46 | |||
| 47 | Гвинт | 17475.12.25 | 8 | 8 | 47 | |||
| 48 | ВАЛ | ЭО-5122.01.17.002 | 1 | 1 | 48 | |||
| 49 | У гудок | ЭО-5122.01.17.008 | 1 | 1 | 49 | |||
| 50 | Корпус правий | ЭО-5122.01.17.001-2 | 1 | 1 | 50 | |||
| 50 | Корпус лівий | ЭО-5122.01.18.001-2 | 1 | 1 | 50 | |||
| 51 | Горіх | 5916.16 | 2 | 2 | 51 | |||
| 52 | Диск | ЭО-5122.01.17.060 | 1 | 1 | 52 | |||
| 53 | Штифт | 3128.12.30 | 4 | 4 | 53 | |||
| 54 | Склянка | ЭО-5122.01.17.021-3 | 1 | 1 | 54 | |||
| 55 | Манжета | 14896.80.65 | 2 | 2 | 55 | |||
| 56 | Плунжер | ЭО-5122.01.17.043 | 2 | 2 | 56 | |||
| 57 | Болт | 7798.16.40 | 4 | 4 | 57 | |||
| 58 | Корок | 12719.КГ 1/4" | 1 | 1 | 58 | |||
| 59 | Прокладка | 088.30 | 2 | 2 | 59 | |||
| 60 | Корок | 041.30.1,5 | 1 | 1 | 60 | |||
| 61 | КІЛЬЦО | ЭО-5122.01.17.031 | 1 | 1 | 61 | |||
| 62 | Підшипник | 8338.414 | 2 | 2 | 62 | |||
| 63 | Шайба | 11872.68 | 1 | 1 | 63 | |||
| 64 | Горіх | 11871.68.2 | 1 | 1 | 64 | |||
| 65 | Прокладка | 071.1.180.1 | 2 | 2 | 65 | |||
| 66 | Кришка | 064.180 | 1 | 1 | 66 | |||
| 67 | КІЛЬЦО | 9833.125.130.36 | 1 | 1 | 67 | |||
| 68 | Кривка | ЭО-5122.01.17.006-1 | 1 | 1 | 68 | |||
| 69 | Підшипник | 8338.312 | 3 | 3 | 69 | |||
| 70 | Вал-шестерня __NT__0__ | ЭО-5122.01.17.017 | 1 | 1 | 70 | |||
| 71 | Втулка | 020.1.70.35 | 1 | 1 | 71 | |||
| 72 | Колесо | ЭО-5122.01.17.014 | 1 | 1 | 72 | |||
| 73 | Колесо | ЭО-5122.01.17.004 | 1 | 1 | 73 | |||
| 74 | КІЛЬЦО | ЭО-5122.01.17.025 | 1 | 1 | 74 | |||
| 75 | Шайба | 038.70 | 1 | 1 | 75 | |||
| 76 | Дріт L= м | 3282.1,6 | 1 | 1 | 76 | |||
| 77 | Болт | 7798.3.10.20 | 2 | 2 | 77 | |||
| 78 | КІЛЬЦО | ЭО-5122.01.17.046 | 2 | 2 | 78 | |||
| 79 | Прокладка | ЭО-5122.01.17.028-1 | 1 | 1 | 79 | |||
| 80 | Кришка | ЭО-5122.01.17.022-2 | 1 | 1 | 80 | |||
| 81 | Кришка | 063.180 | 1 | 1 | 81 | |||
| 82 | Болт | 7798.3.12.25 | 6 | 6 | 82 | |||
| 83 | Шайба | ЭО-5122.01.17.024 | 1 | 1 | 83 | |||
| 84 | Вал-шестерня __NT__0__ | ЭО-5122.01.17.015 | 1 | 1 | 84 |
