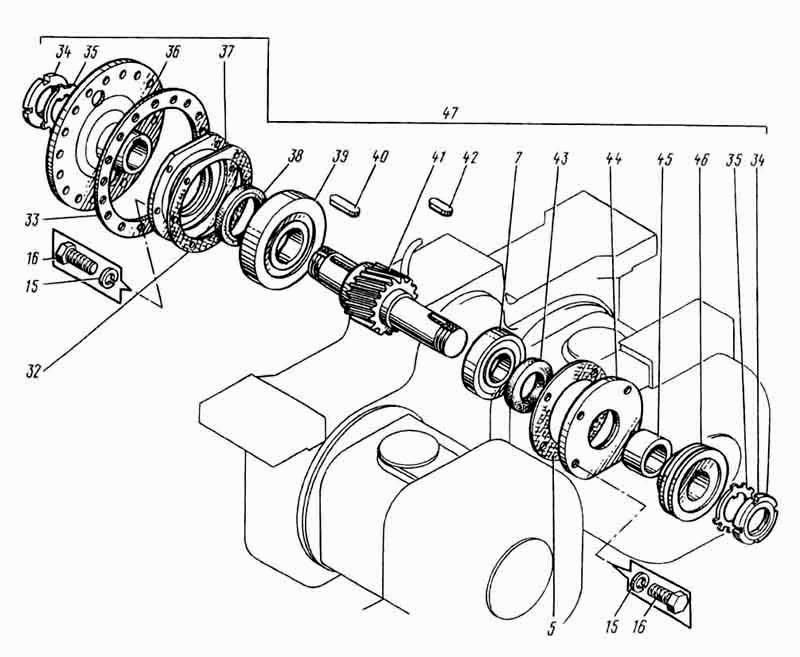

Встановлення насосів
100%
Назва деталі
Колесо
Заводський номер
ЭО-5122.11.08.004-2
Кількість на модель
1
№
1
Назва деталі
КОРПУС РЕДУКТОРА
Заводський номер
ЭО-5122.11.08.001-3
Кількість на модель
1
№
2
Назва деталі
ВАЛ
Заводський номер
ЭО-5124.11.09.001
Кількість на модель
1
№
3
Назва деталі
Шпонка
Заводський номер
23360.20.12.56
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
071.1.150.1
Кількість на модель
3
№
5
Назва деталі
Кришка
Заводський номер
063.150
Кількість на модель
1
№
6
Назва деталі
Підшипник
Заводський номер
8338.314
Кількість на модель
3
№
7
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
32
№
8
Назва деталі
Болт
Заводський номер
7798.10.25
Кількість на модель
28
№
9
Назва деталі
Кришка верхня
Заводський номер
ЭО-5122.11.08.800
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
ЭО-5122.11.08.007-1
Кількість на модель
1
№
11
Назва деталі
Кільце розпірне
Заводський номер
3О-5122.11.08.006
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
ЭО-5122.11.08.012
Кількість на модель
2
№
13
Назва деталі
Насос
Заводський номер
ЭО-5124.11.09.200
Кількість на модель
2
№
14
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
26
№
15
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
26
№
16
Назва деталі
Гвинт
Заводський номер
1476.10.20
Кількість на модель
1
№
17
Назва деталі
Полумуфта
Заводський номер
ЭО-5124.11.09.002
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
090.16
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
088.18
Кількість на модель
2
№
20
Назва деталі
поворотне
Заводський номер
ЭО-5124.11.09.500
Кількість на модель
1
№
21
Назва деталі
Насос
Заводський номер
ЭО-5124.11.09.300
Кількість на модель
1
№
22
Назва деталі
Болт
Заводський номер
7798.10.30
Кількість на модель
4
№
23
Назва деталі
Прокладка
Заводський номер
ЭО-5124.11.09.003
Кількість на модель
1
№
24
Назва деталі
Палец
Заводський номер
ЭО-5122.75.01.005
Кількість на модель
6
№
25
Назва деталі
Стакан
Заводський номер
ЭО-5124.11.09.400
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
088.30
Кількість на модель
1
№
27
Назва деталі
Корок
Заводський номер
041.30.1,5
Кількість на модель
1
№
28
Назва деталі
Кришка нижня
Заводський номер
ЭО-5122.11.08.700-1
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
ЭО-5122.П.08.008-1
Кількість на модель
1
№
30
Назва деталі
Корок
Заводський номер
042.1/4"
Кількість на модель
2
№
31
Назва деталі
Прокладка
Заводський номер
ЭО-5122.11.08.011-1
Кількість на модель
1
№
32
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5122.11.12.003-1
Кількість на модель
1
№
33
Назва деталі
Горіх
Заводський номер
11871.68.2
Кількість на модель
2
№
34
Назва деталі
Шайба
Заводський номер
11872.68
Кількість на модель
2
№
35
Назва деталі
Полумуфта
Заводський номер
ЭО-5122.11.08.106-1
Кількість на модель
1
№
36
Назва деталі
Кришка
Заводський номер
ЭО-5122.11.08.105-1
Кількість на модель
1
№
37
Назва деталі
Манжета
Заводський номер
8752.1.100.125
Кількість на модель
1
№
38
Назва деталі
Підшипник
Заводський номер
8338.319
Кількість на модель
1
№
39
Назва деталі
Шпонка
Заводський номер
23360.20.12.90
Кількість на модель
1
№
40
Назва деталі
Вал- шестерня
Заводський номер
ЭО-5122.11.08.102-2
Кількість на модель
1
№
41
Назва деталі
Манжета
Заводський номер
8752.1.80.105
Кількість на модель
1
№
43
Назва деталі
Кришка
Заводський номер
ЭО-5122.11.08.107
Кількість на модель
1
№
44
Назва деталі
Втулка
Заводський номер
ЭО-5122.11.08.108
Кількість на модель
1
№
45
Назва деталі
Шків
Заводський номер
ЭО-5122.11.08.109-1
Кількість на модель
1
№
46
Назва деталі
Вал у зборі
Заводський номер
ЭО-5122.11.08.100-5
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колесо | ЭО-5122.11.08.004-2 | 1 | 1 | 1 | |||
| 2 | КОРПУС РЕДУКТОРА | ЭО-5122.11.08.001-3 | 1 | 1 | 2 | |||
| 3 | ВАЛ | ЭО-5124.11.09.001 | 1 | 1 | 3 | |||
| 4 | Шпонка | 23360.20.12.56 | 2 | 2 | 4 | |||
| 5 | Прокладка | 071.1.150.1 | 3 | 3 | 5 | |||
| 6 | Кришка | 063.150 | 1 | 1 | 6 | |||
| 7 | Підшипник | 8338.314 | 3 | 3 | 7 | |||
| 8 | Шайба | 6402.10 | 32 | 32 | 8 | |||
| 9 | Болт | 7798.10.25 | 28 | 28 | 9 | |||
| 10 | Кришка верхня | ЭО-5122.11.08.800 | 1 | 1 | 10 | |||
| 11 | Прокладка | ЭО-5122.11.08.007-1 | 1 | 1 | 11 | |||
| 12 | Кільце розпірне | 3О-5122.11.08.006 | 1 | 1 | 12 | |||
| 13 | Прокладка | ЭО-5122.11.08.012 | 2 | 2 | 13 | |||
| 14 | Насос | ЭО-5124.11.09.200 | 2 | 2 | 14 | |||
| 15 | Шайба | 6402.12 | 26 | 26 | 15 | |||
| 16 | Болт | 7798.12.30 | 26 | 26 | 16 | |||
| 17 | Гвинт | 1476.10.20 | 1 | 1 | 17 | |||
| 18 | Полумуфта | ЭО-5124.11.09.002 | 1 | 1 | 18 | |||
| 19 | Штуцер | 090.16 | 1 | 1 | 19 | |||
| 20 | Прокладка | 088.18 | 2 | 2 | 20 | |||
| 21 | поворотне | ЭО-5124.11.09.500 | 1 | 1 | 21 | |||
| 22 | Насос | ЭО-5124.11.09.300 | 1 | 1 | 22 | |||
| 23 | Болт | 7798.10.30 | 4 | 4 | 23 | |||
| 24 | Прокладка | ЭО-5124.11.09.003 | 1 | 1 | 24 | |||
| 25 | Палец | ЭО-5122.75.01.005 | 6 | 6 | 25 | |||
| 26 | Стакан | ЭО-5124.11.09.400 | 1 | 1 | 26 | |||
| 27 | Прокладка | 088.30 | 1 | 1 | 27 | |||
| 28 | Корок | 041.30.1,5 | 1 | 1 | 28 | |||
| 29 | Кришка нижня | ЭО-5122.11.08.700-1 | 1 | 1 | 29 | |||
| 30 | Прокладка | ЭО-5122.П.08.008-1 | 1 | 1 | 30 | |||
| 31 | Корок | 042.1/4" | 2 | 2 | 31 | |||
| 32 | Прокладка | ЭО-5122.11.08.011-1 | 1 | 1 | 32 | |||
| 33 | КІЛЬЦО | ЭО-5122.11.12.003-1 | 1 | 1 | 33 | |||
| 34 | Горіх | 11871.68.2 | 2 | 2 | 34 | |||
| 35 | Шайба | 11872.68 | 2 | 2 | 35 | |||
| 36 | Полумуфта | ЭО-5122.11.08.106-1 | 1 | 1 | 36 | |||
| 37 | Кришка | ЭО-5122.11.08.105-1 | 1 | 1 | 37 | |||
| 38 | Манжета | 8752.1.100.125 | 1 | 1 | 38 | |||
| 39 | Підшипник | 8338.319 | 1 | 1 | 39 | |||
| 40 | Шпонка | 23360.20.12.90 | 1 | 1 | 40 | |||
| 41 | Вал- шестерня | ЭО-5122.11.08.102-2 | 1 | 1 | 41 | |||
| 43 | Манжета | 8752.1.80.105 | 1 | 1 | 43 | |||
| 44 | Кришка | ЭО-5122.11.08.107 | 1 | 1 | 44 | |||
| 45 | Втулка | ЭО-5122.11.08.108 | 1 | 1 | 45 | |||
| 46 | Шків | ЭО-5122.11.08.109-1 | 1 | 1 | 46 | |||
| 47 | Вал у зборі | ЭО-5122.11.08.100-5 | 1 | 1 | 47 |
