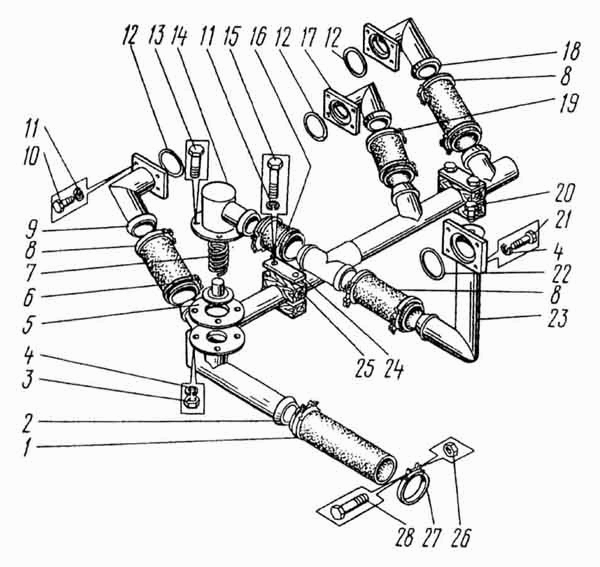

Трубопроводи зливні
100%
Назва деталі
Рукав 6- - У L=
Заводський номер
ЭО-5122.09.41.013
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
ЭО-5122АХЛ.80.05.100-2
Кількість на модель
1
№
2
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
4
№
3
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
8
№
4
Назва деталі
Прокладка
Заводський номер
ЭО-5122.09.41.004
Кількість на модель
1
№
5
Назва деталі
Клапан
Заводський номер
ЭО-5122.09.41.014
Кількість на модель
1
№
6
Назва деталі
Пружина
Заводський номер
ЭО-5122.09.11.001
Кількість на модель
1
№
7
Назва деталі
РУКА L = мм
Заводський номер
ЭО-5122.09.41.012
Кількість на модель
3
№
8
Назва деталі
Патрубок правий
Заводський номер
ЭО-5122.09.41.600
Кількість на модель
1
№
9
Назва деталі
Болт
Заводський номер
7798.12.35
Кількість на модель
12
№
10
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
16
№
11
Назва деталі
КІЛЬЦО
Заводський номер
9833.063.068.30
Кількість на модель
3
№
12
Назва деталі
Болт
Заводський номер
7798.10.45
Кількість на модель
4
№
13
Назва деталі
Корпус
Заводський номер
ЭО-5122.09.41.300
Кількість на модель
1
№
14
Назва деталі
Болт
Заводський номер
7798.12.110
Кількість на модель
4
№
15
Назва деталі
РУКА L = мм
Заводський номер
ЭО-5122.09.41.005
Кількість на модель
1
№
16
Назва деталі
Патрубок лівий
Заводський номер
ЭО-5122АХЛ.80.05.200
Кількість на модель
1
№
17
Назва деталі
Патрубок лівий
Заводський номер
ЭО-5122.09.41.500
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
ЭО-5122АХЛ.80.05.001
Кількість на модель
1
№
19
Назва деталі
Корок
Заводський номер
12720.КГ 1/8"
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
7798.10.35
Кількість на модель
4
№
21
Назва деталі
КІЛЬЦО
Заводський номер
9833.070.060.58
Кількість на модель
1
№
22
Назва деталі
Труба
Заводський номер
ЭО-5122.09.41.400
Кількість на модель
1
№
23
Назва деталі
Накладка
Заводський номер
ЭО-5122.09.41.007
Кількість на модель
2
№
24
Назва деталі
Колодка
Заводський номер
ЭО-5122.09.41.006
Кількість на модель
4
№
25
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
32
№
26
Назва деталі
Хомут
Заводський номер
102.90
Кількість на модель
12
№
27
Назва деталі
Болт
Заводський номер
7798.8.60
Кількість на модель
12
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав 6- - У L= | ЭО-5122.09.41.013 | 1 | 1 | 1 | |||
| 2 | Труба | ЭО-5122АХЛ.80.05.100-2 | 1 | 1 | 2 | |||
| 3 | Горіх | 5915.10 | 4 | 4 | 3 | |||
| 4 | Шайба | 6402.10 | 8 | 8 | 4 | |||
| 5 | Прокладка | ЭО-5122.09.41.004 | 1 | 1 | 5 | |||
| 6 | Клапан | ЭО-5122.09.41.014 | 1 | 1 | 6 | |||
| 7 | Пружина | ЭО-5122.09.11.001 | 1 | 1 | 7 | |||
| 8 | РУКА L = мм | ЭО-5122.09.41.012 | 3 | 3 | 8 | |||
| 9 | Патрубок правий | ЭО-5122.09.41.600 | 1 | 1 | 9 | |||
| 10 | Болт | 7798.12.35 | 12 | 12 | 10 | |||
| 11 | Шайба | 6402.12 | 16 | 16 | 11 | |||
| 12 | КІЛЬЦО | 9833.063.068.30 | 3 | 3 | 12 | |||
| 13 | Болт | 7798.10.45 | 4 | 4 | 13 | |||
| 14 | Корпус | ЭО-5122.09.41.300 | 1 | 1 | 14 | |||
| 15 | Болт | 7798.12.110 | 4 | 4 | 15 | |||
| 16 | РУКА L = мм | ЭО-5122.09.41.005 | 1 | 1 | 16 | |||
| 17 | Патрубок лівий | ЭО-5122АХЛ.80.05.200 | 1 | 1 | 17 | |||
| 18 | Патрубок лівий | ЭО-5122.09.41.500 | 1 | 1 | 18 | |||
| 19 | Рукав | ЭО-5122АХЛ.80.05.001 | 1 | 1 | 19 | |||
| 20 | Корок | 12720.КГ 1/8" | 1 | 1 | 20 | |||
| 21 | Болт | 7798.10.35 | 4 | 4 | 21 | |||
| 22 | КІЛЬЦО | 9833.070.060.58 | 1 | 1 | 22 | |||
| 23 | Труба | ЭО-5122.09.41.400 | 1 | 1 | 23 | |||
| 24 | Накладка | ЭО-5122.09.41.007 | 2 | 2 | 24 | |||
| 25 | Колодка | ЭО-5122.09.41.006 | 4 | 4 | 25 | |||
| 26 | Горіх | 5915.8 | 32 | 32 | 26 | |||
| 27 | Хомут | 102.90 | 12 | 12 | 27 | |||
| 28 | Болт | 7798.8.60 | 12 | 12 | 28 |
