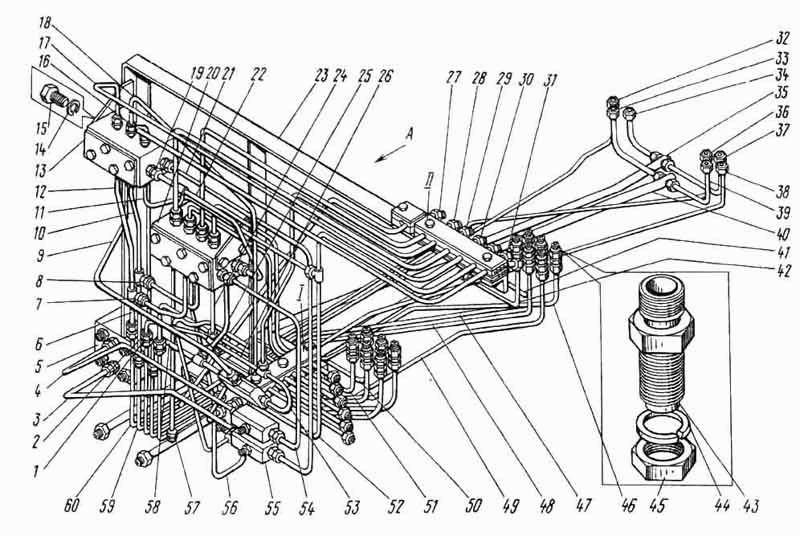

Трубопроводи управління
100%
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.067
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.035
Кількість на модель
1
№
2
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.033
Кількість на модель
1
№
3
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.034
Кількість на модель
1
№
4
Назва деталі
Блок клапанів
Заводський номер
ЭО-5122.04.16.000
Кількість на модель
2
№
5
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.037
Кількість на модель
1
№
6
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.041
Кількість на модель
1
№
7
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.042
Кількість на модель
1
№
8
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.047
Кількість на модель
1
№
9
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.049
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
ЭО-5124.04.Г7.052
Кількість на модель
1
№
11
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.048
Кількість на модель
1
№
12
Назва деталі
Блок золотників
Заводський номер
ЭО-5122А.04.28.000-1
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
7798.10.20
Кількість на модель
21
№
15
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.066
Кількість на модель
4
№
16
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.064
Кількість на модель
1
№
17
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.065
Кількість на модель
1
№
18
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.051
Кількість на модель
1
№
19
Назва деталі
Блок золотників
Заводський номер
ЭО-5122А.04.23.000-1
Кількість на модель
1
№
20
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.055
Кількість на модель
1
№
21
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.044
Кількість на модель
1
№
22
Назва деталі
Рамка
Заводський номер
ЭО-5122А.04.17.100-1
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.036
Кількість на модель
1
№
24
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.038
Кількість на модель
1
№
25
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.059
Кількість на модель
1
№
26
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.062
Кількість на модель
1
№
27
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.053
Кількість на модель
1
№
28
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.057
Кількість на модель
1
№
29
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.045
Кількість на модель
1
№
30
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.069
Кількість на модель
1
№
31
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.008
Кількість на модель
1
№
32
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.007
Кількість на модель
1
№
33
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.006
Кількість на модель
1
№
34
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.078
Кількість на модель
1
№
35
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.009
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.004
Кількість на модель
1
№
37
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.011
Кількість на модель
1
№
38
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.028
Кількість на модель
1
№
39
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.079
Кількість на модель
1
№
40
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.039
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.013
Кількість на модель
1
№
42
Назва деталі
Штуцер
Заводський номер
ЭО-5124.04.17.002
Кількість на модель
18
№
43
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
18
№
44
Назва деталі
Горіх
Заводський номер
ЭО-5124.06.09.009
Кількість на модель
18
№
45
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.016
Кількість на модель
1
№
46
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.014
Кількість на модель
1
№
47
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.015
Кількість на модель
1
№
48
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.017
Кількість на модель
1
№
49
Назва деталі
Труса
Заводський номер
ЭО-5124.04.17.018
Кількість на модель
1
№
50
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.071
Кількість на модель
1
№
51
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.032
Кількість на модель
1
№
52
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.058
Кількість на модель
1
№
53
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.054
Кількість на модель
1
№
54
Назва деталі
Клапан
Заводський номер
ЭО-5122.05.09.000
Кількість на модель
3
№
55
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.012
Кількість на модель
1
№
56
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.043
Кількість на модель
1
№
57
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.063
Кількість на модель
2
№
58
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.025
Кількість на модель
1
№
59
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.024
Кількість на модель
1
№
60
Назва деталі
Заглушка
Заводський номер
109-5-110
Кількість на модель
1
№
61
Назва деталі
Болт
Заводський номер
7798.10.25
Кількість на модель
8
№
62
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.068
Кількість на модель
1
№
63
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.072
Кількість на модель
1
№
64
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.019
Кількість на модель
1
№
65
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.021
Кількість на модель
1
№
66
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.023
Кількість на модель
1
№
67
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.022
Кількість на модель
1
№
68
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.027
Кількість на модель
1
№
69
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.026
Кількість на модель
1
№
70
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
10
№
71
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.031
Кількість на модель
1
№
72
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.061
Кількість на модель
1
№
73
Назва деталі
Накладка
Заводський номер
ЭО-5122.04.17.076
Кількість на модель
2
№
74
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.056
Кількість на модель
1
№
75
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.046
Кількість на модель
1
№
76
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.073
Кількість на модель
1
№
77
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.074
Кількість на модель
1
№
78
Назва деталі
Труба
Заводський номер
ЭО-5124.04.17.076
Кількість на модель
1
№
79
Назва деталі
гвинт
Заводський номер
7798.10.50
Кількість на модель
9
№
80
Назва деталі
Колодка
Заводський номер
ЭО-5122.04.17.075
Кількість на модель
2
№
81
Назва деталі
Накладка
Заводський номер
017.11.50
Кількість на модель
3
№
82
Назва деталі
Колодка
Заводський номер
007.110
Кількість на модель
2
№
83
Назва деталі
Накладка
Заводський номер
ЭО-6122.05.20.075
Кількість на модель
1
№
84
Назва деталі
Колодка
Заводський номер
ЭО-6122.05.20.073
Кількість на модель
2
№
85
Назва деталі
Накладка
Заводський номер
ЭО-5122.04.17.002
Кількість на модель
1
№
86
Назва деталі
Колодка
Заводський номер
ЭО-5122.04.17.001
Кількість на модель
2
№
87
Назва деталі
Колодка
Заводський номер
007.2.10
Кількість на модель
2
№
88
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | ЭО-5124.04.17.067 | 1 | 1 | 1 | |||
| 2 | Труба | ЭО-5124.04.17.035 | 1 | 1 | 2 | |||
| 3 | Труба | ЭО-5124.04.17.033 | 1 | 1 | 3 | |||
| 4 | Труба | ЭО-5124.04.17.034 | 1 | 1 | 4 | |||
| 5 | Блок клапанів | ЭО-5122.04.16.000 | 2 | 2 | 5 | |||
| 6 | Труба | ЭО-5124.04.17.037 | 1 | 1 | 6 | |||
| 7 | Труба | ЭО-5124.04.17.041 | 1 | 1 | 7 | |||
| 8 | Труба | ЭО-5124.04.17.042 | 1 | 1 | 8 | |||
| 9 | Труба | ЭО-5124.04.17.047 | 1 | 1 | 9 | |||
| 10 | Труба | ЭО-5124.04.17.049 | 1 | 1 | 10 | |||
| 11 | Труба | ЭО-5124.04.Г7.052 | 1 | 1 | 11 | |||
| 12 | Труба | ЭО-5124.04.17.048 | 1 | 1 | 12 | |||
| 13 | Блок золотників | ЭО-5122А.04.28.000-1 | 1 | 1 | 13 | |||
| 14 | Шайба | 6402.10 | 1 | 1 | 14 | |||
| 15 | гвинт | 7798.10.20 | 21 | 21 | 15 | |||
| 16 | Труба | ЭО-5124.04.17.066 | 4 | 4 | 16 | |||
| 17 | Труба | ЭО-5124.04.17.064 | 1 | 1 | 17 | |||
| 18 | Труба | ЭО-5124.04.17.065 | 1 | 1 | 18 | |||
| 19 | Труба | ЭО-5124.04.17.051 | 1 | 1 | 19 | |||
| 20 | Блок золотників | ЭО-5122А.04.23.000-1 | 1 | 1 | 20 | |||
| 21 | Труба | ЭО-5124.04.17.055 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5124.04.17.044 | 1 | 1 | 22 | |||
| 23 | Рамка | ЭО-5122А.04.17.100-1 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-5124.04.17.036 | 1 | 1 | 24 | |||
| 25 | Труба | ЭО-5124.04.17.038 | 1 | 1 | 25 | |||
| 26 | Труба | ЭО-5124.04.17.059 | 1 | 1 | 26 | |||
| 27 | Труба | ЭО-5124.04.17.062 | 1 | 1 | 27 | |||
| 28 | Труба | ЭО-5124.04.17.053 | 1 | 1 | 28 | |||
| 29 | Труба | ЭО-5124.04.17.057 | 1 | 1 | 29 | |||
| 30 | Труба | ЭО-5124.04.17.045 | 1 | 1 | 30 | |||
| 31 | Труба | ЭО-5124.04.17.069 | 1 | 1 | 31 | |||
| 32 | Труба | ЭО-5124.04.17.008 | 1 | 1 | 32 | |||
| 33 | Труба | ЭО-5124.04.17.007 | 1 | 1 | 33 | |||
| 34 | Труба | ЭО-5124.04.17.006 | 1 | 1 | 34 | |||
| 35 | Труба | ЭО-5124.04.17.078 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5124.04.17.009 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5124.04.17.004 | 1 | 1 | 37 | |||
| 38 | Труба | ЭО-5124.04.17.011 | 1 | 1 | 38 | |||
| 39 | Труба | ЭО-5124.04.17.028 | 1 | 1 | 39 | |||
| 40 | Труба | ЭО-5124.04.17.079 | 1 | 1 | 40 | |||
| 41 | Труба | ЭО-5124.04.17.039 | 1 | 1 | 41 | |||
| 42 | Труба | ЭО-5124.04.17.013 | 1 | 1 | 42 | |||
| 43 | Штуцер | ЭО-5124.04.17.002 | 18 | 18 | 43 | |||
| 44 | Шайба | 6402.16 | 18 | 18 | 44 | |||
| 45 | Горіх | ЭО-5124.06.09.009 | 18 | 18 | 45 | |||
| 46 | Труба | ЭО-5124.04.17.016 | 1 | 1 | 46 | |||
| 47 | Труба | ЭО-5124.04.17.014 | 1 | 1 | 47 | |||
| 48 | Труба | ЭО-5124.04.17.015 | 1 | 1 | 48 | |||
| 49 | Труба | ЭО-5124.04.17.017 | 1 | 1 | 49 | |||
| 50 | Труса | ЭО-5124.04.17.018 | 1 | 1 | 50 | |||
| 51 | Труба | ЭО-5124.04.17.071 | 1 | 1 | 51 | |||
| 52 | Труба | ЭО-5124.04.17.032 | 1 | 1 | 52 | |||
| 53 | Труба | ЭО-5124.04.17.058 | 1 | 1 | 53 | |||
| 54 | Труба | ЭО-5124.04.17.054 | 1 | 1 | 54 | |||
| 55 | Клапан | ЭО-5122.05.09.000 | 3 | 3 | 55 | |||
| 56 | Труба | ЭО-5124.04.17.012 | 1 | 1 | 56 | |||
| 57 | Труба | ЭО-5124.04.17.043 | 1 | 1 | 57 | |||
| 58 | Труба | ЭО-5124.04.17.063 | 2 | 2 | 58 | |||
| 59 | Труба | ЭО-5124.04.17.025 | 1 | 1 | 59 | |||
| 60 | Труба | ЭО-5124.04.17.024 | 1 | 1 | 60 | |||
| 61 | Заглушка | 109-5-110 | 1 | 1 | 61 | |||
| 62 | Болт | 7798.10.25 | 8 | 8 | 62 | |||
| 63 | Труба | ЭО-5124.04.17.068 | 1 | 1 | 63 | |||
| 64 | Труба | ЭО-5124.04.17.072 | 1 | 1 | 64 | |||
| 65 | Труба | ЭО-5124.04.17.019 | 1 | 1 | 65 | |||
| 66 | Труба | ЭО-5124.04.17.021 | 1 | 1 | 66 | |||
| 67 | Труба | ЭО-5124.04.17.023 | 1 | 1 | 67 | |||
| 68 | Труба | ЭО-5124.04.17.022 | 1 | 1 | 68 | |||
| 69 | Труба | ЭО-5124.04.17.027 | 1 | 1 | 69 | |||
| 70 | Труба | ЭО-5124.04.17.026 | 1 | 1 | 70 | |||
| 71 | Горіх | 5915.10 | 10 | 10 | 71 | |||
| 72 | Труба | ЭО-5124.04.17.031 | 1 | 1 | 72 | |||
| 73 | Труба | ЭО-5124.04.17.061 | 1 | 1 | 73 | |||
| 74 | Накладка | ЭО-5122.04.17.076 | 2 | 2 | 74 | |||
| 75 | Труба | ЭО-5124.04.17.056 | 1 | 1 | 75 | |||
| 76 | Труба | ЭО-5124.04.17.046 | 1 | 1 | 76 | |||
| 77 | Труба | ЭО-5124.04.17.073 | 1 | 1 | 77 | |||
| 78 | Труба | ЭО-5124.04.17.074 | 1 | 1 | 78 | |||
| 79 | Труба | ЭО-5124.04.17.076 | 1 | 1 | 79 | |||
| 80 | гвинт | 7798.10.50 | 9 | 9 | 80 | |||
| 81 | Колодка | ЭО-5122.04.17.075 | 2 | 2 | 81 | |||
| 82 | Накладка | 017.11.50 | 3 | 3 | 82 | |||
| 83 | Колодка | 007.110 | 2 | 2 | 83 | |||
| 84 | Накладка | ЭО-6122.05.20.075 | 1 | 1 | 84 | |||
| 85 | Колодка | ЭО-6122.05.20.073 | 2 | 2 | 85 | |||
| 86 | Накладка | ЭО-5122.04.17.002 | 1 | 1 | 86 | |||
| 87 | Колодка | ЭО-5122.04.17.001 | 2 | 2 | 87 | |||
| 88 | Колодка | 007.2.10 | 2 | 2 | 88 |
