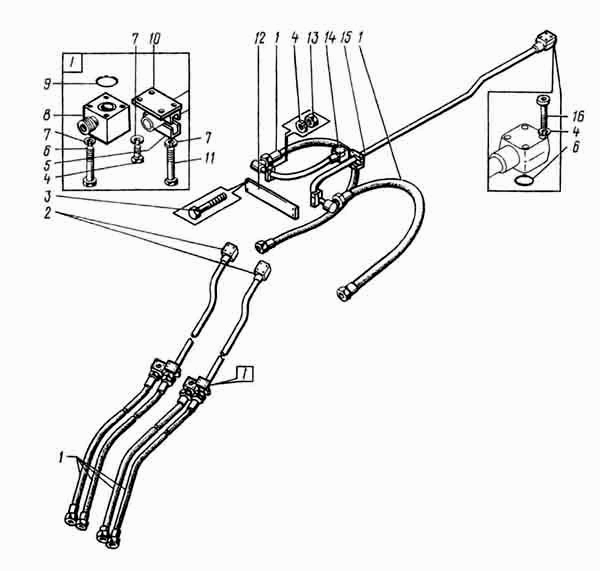

Трубопроводи робочого обладнання
100%
Назва деталі
Рукав високого тиску
Заводський номер
25.25.1580
Кількість на модель
6
№
1
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.080
Кількість на модель
2
№
2
Назва деталі
Болт
Заводський номер
7798.12.90
Кількість на модель
4
№
3
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
6
№
4
Назва деталі
Колодка
Заводський номер
ЭО-6122.13.15.007-2
Кількість на модель
8
№
5
Назва деталі
Гвинт
Заводський номер
11788.12.90
Кількість на модель
8
№
6
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
40
№
7
Назва деталі
Фланець
Заводський номер
ЭО-5122.13.15.005-1
Кількість на модель
2
№
8
Назва деталі
КІЛЬЦО
Заводський номер
9833.032.040.46
Кількість на модель
6
№
9
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.006
Кількість на модель
3
№
10
Назва деталі
Болт
Заводський номер
7798.12.80
Кількість на модель
6
№
11
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.024
Кількість на модель
1
№
12
Назва деталі
Горіх
Заводський номер
5915.12
Кількість на модель
4
№
13
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.350-1
Кількість на модель
1
№
14
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.340-1
Кількість на модель
1
№
15
Назва деталі
Гвинт
Заводський номер
11738.12.65
Кількість на модель
16
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав високого тиску | 25.25.1580 | 6 | 6 | 1 | |||
| 2 | Труба | ЭО-5122.13.15.080 | 2 | 2 | 2 | |||
| 3 | Болт | 7798.12.90 | 4 | 4 | 3 | |||
| 4 | Болт | 7798.12.30 | 6 | 6 | 4 | |||
| 5 | Колодка | ЭО-6122.13.15.007-2 | 8 | 8 | 5 | |||
| 6 | Гвинт | 11788.12.90 | 8 | 8 | 6 | |||
| 7 | Шайба | 6402.12 | 40 | 40 | 7 | |||
| 8 | Фланець | ЭО-5122.13.15.005-1 | 2 | 2 | 8 | |||
| 9 | КІЛЬЦО | 9833.032.040.46 | 6 | 6 | 9 | |||
| 10 | Планка | ЭО-5122.13.15.006 | 3 | 3 | 10 | |||
| 11 | Болт | 7798.12.80 | 6 | 6 | 11 | |||
| 12 | Планка | ЭО-5122.13.15.024 | 1 | 1 | 12 | |||
| 13 | Горіх | 5915.12 | 4 | 4 | 13 | |||
| 14 | Труба | ЭО-5122.13.15.350-1 | 1 | 1 | 14 | |||
| 15 | Труба | ЭО-5122.13.15.340-1 | 1 | 1 | 15 | |||
| 16 | Гвинт | 11738.12.65 | 16 | 16 | 16 |
