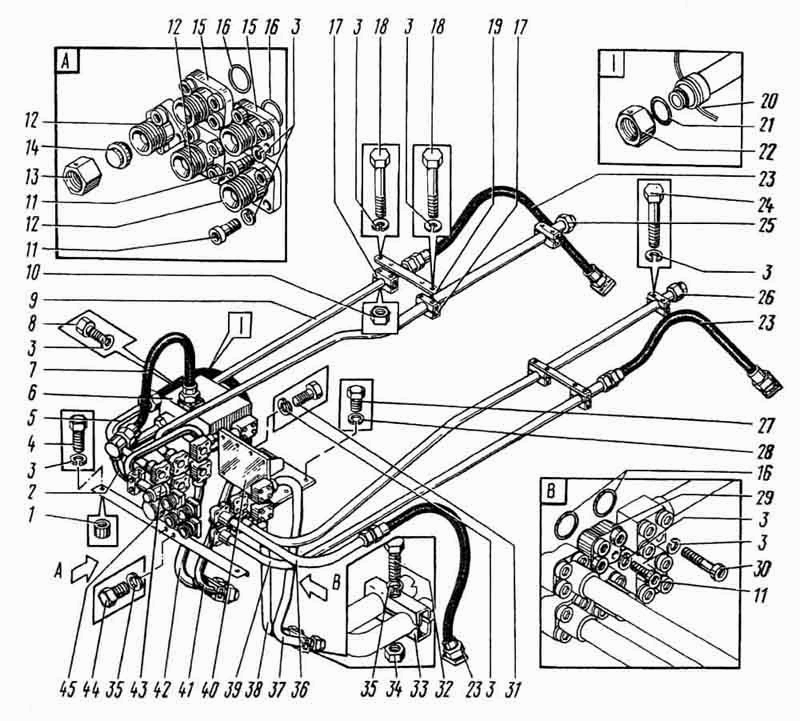

Трубопроводи стріли
100%
Назва деталі
Втулка
Заводський номер
ЭО-5122.06.07.018
Кількість на модель
2
№
1
Назва деталі
Труба
Заводський номер
ЭО-5124.58.05.010
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
110
№
3
Назва деталі
Болт
Заводський номер
7798.12.40
Кількість на модель
2
№
4
Назва деталі
Труба
Заводський номер
ЭО-5124.58.05.020
Кількість на модель
1
№
5
Назва деталі
Гідроапарат гідроакумуляторів
Заводський номер
ЭО-5124.09.52.000
Кількість на модель
1
№
6
Назва деталі
Рукав високого тиску
Заводський номер
25.25.630
Кількість на модель
1
№
7
Назва деталі
Болт
Заводський номер
7798.12.25
Кількість на модель
2
№
8
Назва деталі
Труба
Заводський номер
ЭО-5124.58.05.030
Кількість на модель
1
№
9
Назва деталі
Горіх
Заводський номер
5915.12
Кількість на модель
4
№
10
Назва деталі
Гвинт
Заводський номер
11738.12.35
Кількість на модель
66
№
11
Назва деталі
Фланець
Заводський номер
ЭО-5122,06.07.014-1
Кількість на модель
7
№
12
Назва деталі
Горіх
Заводський номер
ЭО-5122.06.07.013
Кількість на модель
1
№
13
Назва деталі
Заглушка
Заводський номер
ЭО-5122.06.07.012
Кількість на модель
1
№
14
Назва деталі
Фланець
Заводський номер
ЭО-5122.06.07.015-1
Кількість на модель
2
№
15
Назва деталі
КІЛЬЦО
Заводський номер
9833.032.040.46
Кількість на модель
22
№
16
Назва деталі
Колодка
Заводський номер
ЭО-5122.13.15.007-2
Кількість на модель
14
№
17
Назва деталі
Болт
Заводський номер
7798.12.90
Кількість на модель
8
№
18
Назва деталі
Планка
Заводський номер
ЭО-5122.06.07.021-1
Кількість на модель
2
№
19
Назва деталі
Штифт
Заводський номер
ЭО-5122.06.07.285
Кількість на модель
2
№
20
Назва деталі
КІЛЬЦО
Заводський номер
9833.024.030.36
Кількість на модель
2
№
21
Назва деталі
Горіх
Заводський номер
ЭО-5122.06.07.284
Кількість на модель
2
№
22
Назва деталі
Шланг високого тиску
Заводський номер
25.25.980
Кількість на модель
4
№
23
Назва деталі
Болт
Заводський номер
7798.12.80
Кількість на модель
6
№
24
Назва деталі
Труба
Заводський номер
ЭО-5124.58.05.050
Кількість на модель
1
№
25
Назва деталі
Труба
Заводський номер
ЭО-5122.06.07.270-1
Кількість на модель
1
№
26
Назва деталі
Болт
Заводський номер
7798.20.40
Кількість на модель
4
№
27
Назва деталі
Шайба
Заводський номер
6402.20
Кількість на модель
4
№
28
Назва деталі
Заглушка
Заводський номер
ЭО-5122.06.07.016
Кількість на модель
2
№
29
Назва деталі
Гвинт
Заводський номер
11738.12.65
Кількість на модель
20
№
30
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
6
№
31
Назва деталі
Болт
Заводський номер
7798.16.100
Кількість на модель
2
№
32
Назва деталі
Колодка
Заводський номер
ЭО-5122.06.07.005-2
Кількість на модель
4
№
33
Назва деталі
Горіх
Заводський номер
5915.16
Кількість на модель
2
№
34
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
5
№
35
Назва деталі
Труба
Заводський номер
ЭО-5122.06.07.250-1
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.380
Кількість на модель
1
№
37
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.370
Кількість на модель
1
№
38
Назва деталі
Труба
Заводський номер
ЭО-5122.06.07.240-1
Кількість на модель
1
№
39
Назва деталі
Кронштейн
Заводський номер
ЭО-5122.06.07.360-1
Кількість на модель
1
№
40
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.390
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
ЭО-5122.13.15.400
Кількість на модель
1
№
42
Назва деталі
Труба
Заводський номер
ЭО-5124.58.05.040
Кількість на модель
1
№
43
Назва деталі
Болт
Заводський номер
7798.16.30
Кількість на модель
3
№
44
Назва деталі
Балкон
Заводський номер
ЭО-5122.06.07.370
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | ЭО-5122.06.07.018 | 2 | 2 | 1 | |||
| 2 | Труба | ЭО-5124.58.05.010 | 1 | 1 | 2 | |||
| 3 | Шайба | 6402.12 | 110 | 110 | 3 | |||
| 4 | Болт | 7798.12.40 | 2 | 2 | 4 | |||
| 5 | Труба | ЭО-5124.58.05.020 | 1 | 1 | 5 | |||
| 6 | Гідроапарат гідроакумуляторів | ЭО-5124.09.52.000 | 1 | 1 | 6 | |||
| 7 | Рукав високого тиску | 25.25.630 | 1 | 1 | 7 | |||
| 8 | Болт | 7798.12.25 | 2 | 2 | 8 | |||
| 9 | Труба | ЭО-5124.58.05.030 | 1 | 1 | 9 | |||
| 10 | Горіх | 5915.12 | 4 | 4 | 10 | |||
| 11 | Гвинт | 11738.12.35 | 66 | 66 | 11 | |||
| 12 | Фланець | ЭО-5122,06.07.014-1 | 7 | 7 | 12 | |||
| 13 | Горіх | ЭО-5122.06.07.013 | 1 | 1 | 13 | |||
| 14 | Заглушка | ЭО-5122.06.07.012 | 1 | 1 | 14 | |||
| 15 | Фланець | ЭО-5122.06.07.015-1 | 2 | 2 | 15 | |||
| 16 | КІЛЬЦО | 9833.032.040.46 | 22 | 22 | 16 | |||
| 17 | Колодка | ЭО-5122.13.15.007-2 | 14 | 14 | 17 | |||
| 18 | Болт | 7798.12.90 | 8 | 8 | 18 | |||
| 19 | Планка | ЭО-5122.06.07.021-1 | 2 | 2 | 19 | |||
| 20 | Штифт | ЭО-5122.06.07.285 | 2 | 2 | 20 | |||
| 21 | КІЛЬЦО | 9833.024.030.36 | 2 | 2 | 21 | |||
| 22 | Горіх | ЭО-5122.06.07.284 | 2 | 2 | 22 | |||
| 23 | Шланг високого тиску | 25.25.980 | 4 | 4 | 23 | |||
| 24 | Болт | 7798.12.80 | 6 | 6 | 24 | |||
| 25 | Труба | ЭО-5124.58.05.050 | 1 | 1 | 25 | |||
| 26 | Труба | ЭО-5122.06.07.270-1 | 1 | 1 | 26 | |||
| 27 | Болт | 7798.20.40 | 4 | 4 | 27 | |||
| 28 | Шайба | 6402.20 | 4 | 4 | 28 | |||
| 29 | Заглушка | ЭО-5122.06.07.016 | 2 | 2 | 29 | |||
| 30 | Гвинт | 11738.12.65 | 20 | 20 | 30 | |||
| 31 | Болт | 7798.12.30 | 6 | 6 | 31 | |||
| 32 | Болт | 7798.16.100 | 2 | 2 | 32 | |||
| 33 | Колодка | ЭО-5122.06.07.005-2 | 4 | 4 | 33 | |||
| 34 | Горіх | 5915.16 | 2 | 2 | 34 | |||
| 35 | Шайба | 6402.16 | 5 | 5 | 35 | |||
| 36 | Труба | ЭО-5122.06.07.250-1 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5122.13.15.380 | 1 | 1 | 37 | |||
| 38 | Труба | ЭО-5122.13.15.370 | 1 | 1 | 38 | |||
| 39 | Труба | ЭО-5122.06.07.240-1 | 1 | 1 | 39 | |||
| 40 | Кронштейн | ЭО-5122.06.07.360-1 | 1 | 1 | 40 | |||
| 41 | Труба | ЭО-5122.13.15.390 | 1 | 1 | 41 | |||
| 42 | Труба | ЭО-5122.13.15.400 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5124.58.05.040 | 1 | 1 | 43 | |||
| 44 | Болт | 7798.16.30 | 3 | 3 | 44 | |||
| 45 | Балкон | ЭО-5122.06.07.370 | 1 | 1 | 45 |
