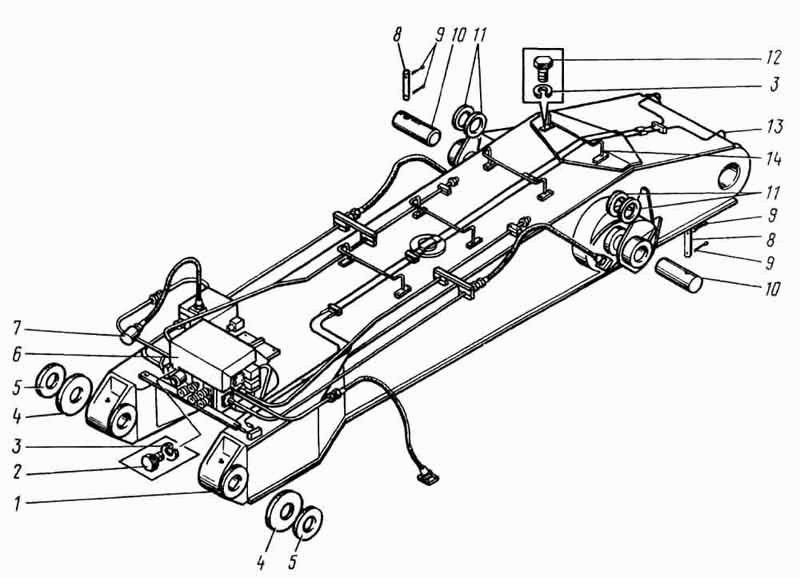

Встановлення стріли
100%
Назва деталі
Стріла.
Заводський номер
ЭО-5124.56.01.000
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
7798.12.16
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
13
№
3
Назва деталі
Шайба
Заводський номер
035.110.2,5
Кількість на модель
2
№
4
Назва деталі
Шайба
Заводський номер
ЭО-5122.13.000.033
Кількість на модель
15
№
5
Назва деталі
Огорожа
Заводський номер
ЭО-5122.06.00.200-1
Кількість на модель
1
№
6
Назва деталі
Трубопроводи стріли
Заводський номер
ЭО-5124.56.07.000
Кількість на модель
1
№
7
Назва деталі
Палец
Заводський номер
ЭО-5122.02.00.008-2
Кількість на модель
2
№
8
Назва деталі
Шплінт
Заводський номер
397.8.50
Кількість на модель
4
№
9
Назва деталі
Ось
Заводський номер
ЭО-5124.58.00.001
Кількість на модель
2
№
10
Назва деталі
Втулка
Заводський номер
ЭО-5122.02.00.009
Кількість на модель
12
№
11
Назва деталі
Болт
Заводський номер
7798.12.25
Кількість на модель
1
№
12
Назва деталі
Трубопроводи змащення
Заводський номер
ЭО-5124.56.03.000
Кількість на модель
4
№
13
Назва деталі
Ступенька
Заводський номер
ЭО-5122.06.00.100
Кількість на модель
4
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стріла. | ЭО-5124.56.01.000 | 1 | 1 | 1 | |||
| 2 | Болт | 7798.12.16 | 1 | 1 | 2 | |||
| 3 | Шайба | 6402.12 | 13 | 13 | 3 | |||
| 4 | Шайба | 035.110.2,5 | 2 | 2 | 4 | |||
| 5 | Шайба | ЭО-5122.13.000.033 | 15 | 15 | 5 | |||
| 6 | Огорожа | ЭО-5122.06.00.200-1 | 1 | 1 | 6 | |||
| 7 | Трубопроводи стріли | ЭО-5124.56.07.000 | 1 | 1 | 7 | |||
| 8 | Палец | ЭО-5122.02.00.008-2 | 2 | 2 | 8 | |||
| 9 | Шплінт | 397.8.50 | 4 | 4 | 9 | |||
| 10 | Ось | ЭО-5124.58.00.001 | 2 | 2 | 10 | |||
| 11 | Втулка | ЭО-5122.02.00.009 | 12 | 12 | 11 | |||
| 12 | Болт | 7798.12.25 | 1 | 1 | 12 | |||
| 13 | Трубопроводи змащення | ЭО-5124.56.03.000 | 4 | 4 | 13 | |||
| 14 | Ступенька | ЭО-5122.06.00.100 | 4 | 4 | 14 |
