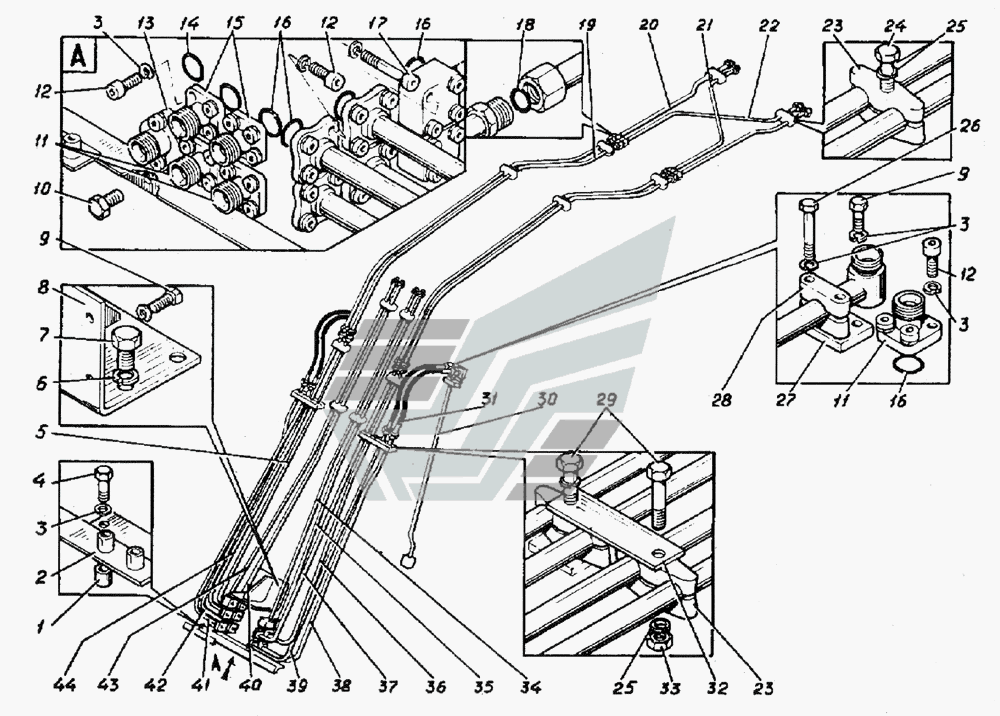

Трубопроводи моноблочної стріли
100%
Назва деталі
Втулка
Заводський номер
ЭО-5122.06.07.018
Кількість на модель
2
№
1
Назва деталі
Балкон
Заводський номер
ЭО-5221.58.05.190
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
54
№
3
Назва деталі
Болт
Заводський номер
7798.12.40
Кількість на модель
2
№
4
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.060
Кількість на модель
1
№
5
Назва деталі
Шайба
Заводський номер
6402.20
Кількість на модель
4
№
6
Назва деталі
Болт
Заводський номер
7798.20.40
Кількість на модель
4
№
7
Назва деталі
Кронштейн
Заводський номер
ЭО-5122.06.07.360-1
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
6
№
9
Назва деталі
Болт
Заводський номер
7798.16.30
Кількість на модель
3
№
10
Назва деталі
Фланець
Заводський номер
ЭО-5122.06.07.014-1
Кількість на модель
4
№
11
Назва деталі
Гвинт
Заводський номер
11738.12.35
Кількість на модель
58
№
12
Назва деталі
Фланець
Заводський номер
ЭО-5122.09.14.004
Кількість на модель
1
№
13
Назва деталі
КІЛЬЦО
Заводський номер
9833.024.030.36
Кількість на модель
8
№
13
Назва деталі
КІЛЬЦО
Заводський номер
9833.038.044.36
Кількість на модель
1
№
14
Назва деталі
Фланець
Заводський номер
ЭО-5122.06.07.015-1
Кількість на модель
2
№
15
Назва деталі
КІЛЬЦО
Заводський номер
9833.032.040.46
Кількість на модель
20
№
16
Назва деталі
Гвинт
Заводський номер
11738.12.65
Кількість на модель
24
№
17
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.130
Кількість на модель
4
№
19
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.160
Кількість на модель
2
№
20
Назва деталі
Труба
Заводський номер
3O-5221.58.05.150
Кількість на модель
1
№
21
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.140
Кількість на модель
1
№
22
Назва деталі
Колодка
Заводський номер
ЭО-5124А.58.05.005
Кількість на модель
28
№
23
Назва деталі
Болт
Заводський номер
7798.16.80
Кількість на модель
10
№
24
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
17
№
25
Назва деталі
Болт
Заводський номер
7798.12.80
Кількість на модель
4
№
26
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.006
Кількість на модель
2
№
27
Назва деталі
Колодка
Заводський номер
ЭО-5124А.58.05.007
Кількість на модель
4
№
28
Назва деталі
Болт
Заводський номер
7798.16.90
Кількість на модель
4
№
29
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.170
Кількість на модель
2
№
30
Назва деталі
Шланг високого тиску
Заводський номер
25.25.980
Кількість на модель
4
№
31
Назва деталі
Планка
Заводський номер
ЭО-5221.58.05.001
Кількість на модель
2
№
32
Назва деталі
Горіх
Заводський номер
5915.16
Кількість на модель
2
№
33
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.090
Кількість на модель
1
№
34
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.120
Кількість на модель
1
№
35
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.080
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.070
Кількість на модель
1
№
37
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.030
Кількість на модель
1
№
38
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.040
Кількість на модель
1
№
39
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.110
Кількість на модель
1
№
40
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.010
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.020
Кількість на модель
1
№
42
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.100
Кількість на модель
1
№
43
Назва деталі
Труба
Заводський номер
ЭО-5221.58.05.050
Кількість на модель
1
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | ЭО-5122.06.07.018 | 2 | 2 | 1 | |||
| 2 | Балкон | ЭО-5221.58.05.190 | 1 | 1 | 2 | |||
| 3 | Шайба | 6402.12 | 54 | 54 | 3 | |||
| 4 | Болт | 7798.12.40 | 2 | 2 | 4 | |||
| 5 | Труба | ЭО-5221.58.05.060 | 1 | 1 | 5 | |||
| 6 | Шайба | 6402.20 | 4 | 4 | 6 | |||
| 7 | Болт | 7798.20.40 | 4 | 4 | 7 | |||
| 8 | Кронштейн | ЭО-5122.06.07.360-1 | 1 | 1 | 8 | |||
| 9 | Болт | 7798.12.30 | 6 | 6 | 9 | |||
| 10 | Болт | 7798.16.30 | 3 | 3 | 10 | |||
| 11 | Фланець | ЭО-5122.06.07.014-1 | 4 | 4 | 11 | |||
| 12 | Гвинт | 11738.12.35 | 58 | 58 | 12 | |||
| 13 | Фланець | ЭО-5122.09.14.004 | 1 | 1 | 13 | |||
| 13 | КІЛЬЦО | 9833.024.030.36 | 8 | 8 | 13 | |||
| 14 | КІЛЬЦО | 9833.038.044.36 | 1 | 1 | 14 | |||
| 15 | Фланець | ЭО-5122.06.07.015-1 | 2 | 2 | 15 | |||
| 16 | КІЛЬЦО | 9833.032.040.46 | 20 | 20 | 16 | |||
| 17 | Гвинт | 11738.12.65 | 24 | 24 | 17 | |||
| 19 | Труба | ЭО-5221.58.05.130 | 4 | 4 | 19 | |||
| 20 | Труба | ЭО-5221.58.05.160 | 2 | 2 | 20 | |||
| 21 | Труба | 3O-5221.58.05.150 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5221.58.05.140 | 1 | 1 | 22 | |||
| 23 | Колодка | ЭО-5124А.58.05.005 | 28 | 28 | 23 | |||
| 24 | Болт | 7798.16.80 | 10 | 10 | 24 | |||
| 25 | Шайба | 6402.16 | 17 | 17 | 25 | |||
| 26 | Болт | 7798.12.80 | 4 | 4 | 26 | |||
| 27 | Планка | ЭО-5122.13.15.006 | 2 | 2 | 27 | |||
| 28 | Колодка | ЭО-5124А.58.05.007 | 4 | 4 | 28 | |||
| 29 | Болт | 7798.16.90 | 4 | 4 | 29 | |||
| 30 | Труба | ЭО-5221.58.05.170 | 2 | 2 | 30 | |||
| 31 | Шланг високого тиску | 25.25.980 | 4 | 4 | 31 | |||
| 32 | Планка | ЭО-5221.58.05.001 | 2 | 2 | 32 | |||
| 33 | Горіх | 5915.16 | 2 | 2 | 33 | |||
| 34 | Труба | ЭО-5221.58.05.090 | 1 | 1 | 34 | |||
| 35 | Труба | ЭО-5221.58.05.120 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5221.58.05.080 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5221.58.05.070 | 1 | 1 | 37 | |||
| 38 | Труба | ЭО-5221.58.05.030 | 1 | 1 | 38 | |||
| 39 | Труба | ЭО-5221.58.05.040 | 1 | 1 | 39 | |||
| 40 | Труба | ЭО-5221.58.05.110 | 1 | 1 | 40 | |||
| 41 | Труба | ЭО-5221.58.05.010 | 1 | 1 | 41 | |||
| 42 | Труба | ЭО-5221.58.05.020 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5221.58.05.100 | 1 | 1 | 43 | |||
| 44 | Труба | ЭО-5221.58.05.050 | 1 | 1 | 44 |
