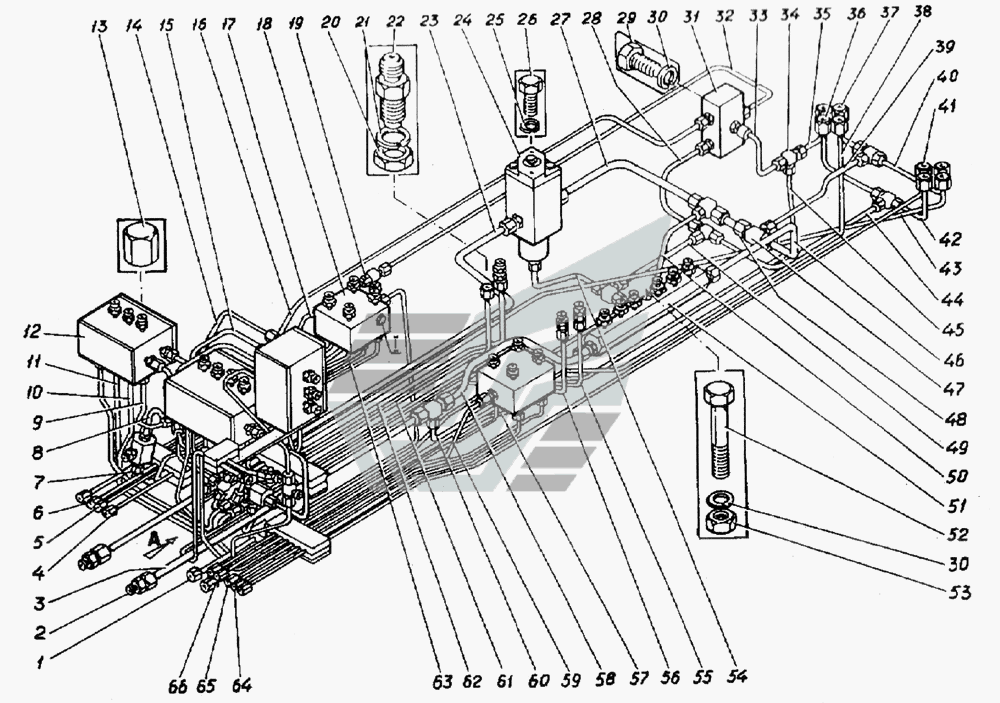

Трубопроводи управління (Лист )
100%
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.035
Кількість на модель
1
№
1
Назва деталі
Проходник
Заводський номер
ЭО-5221.05.25.009
Кількість на модель
2
№
2
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.073
Кількість на модель
1
№
3
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.043
Кількість на модель
1
№
4
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.041
Кількість на модель
1
№
5
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.039
Кількість на модель
1
№
6
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.038
Кількість на модель
1
№
7
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.045
Кількість на модель
1
№
8
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.044
Кількість на модель
1
№
9
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.063
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.062
Кількість на модель
1
№
11
Назва деталі
Блок золотників
Заводський номер
ЭО-5122А.04.28.000-1
Кількість на модель
2
№
12
Назва деталі
Заглушка
Заводський номер
109-5-110
Кількість на модель
3
№
13
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.047
Кількість на модель
1
№
14
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.046
Кількість на модель
1
№
15
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.028
Кількість на модель
1
№
16
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.037
Кількість на модель
1
№
17
Назва деталі
Блок клапанів
Заводський номер
ЭО-5122.04.16.000
Кількість на модель
2
№
18
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.036
Кількість на модель
1
№
19
Назва деталі
Горіх
Заводський номер
ЭО-5122.06.09.009
Кількість на модель
4
№
20
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
4
№
21
Назва деталі
Штуцер
Заводський номер
ЭО-5124А.04.17.001
Кількість на модель
4
№
22
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.072
Кількість на модель
1
№
23
Назва деталі
Золотник зливний
Заводський номер
ЭО-5221.04.17.200
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
2
№
25
Назва деталі
Болт
Заводський номер
7798.8.25
Кількість на модель
2
№
26
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.071
Кількість на модель
1
№
27
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.027
Кількість на модель
1
№
28
Назва деталі
гвинт
Заводський номер
7798.10.20
Кількість на модель
6
№
29
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
20
№
30
Назва деталі
Золотник блокувальний
Заводський номер
ЭО-5221.04.17.300
Кількість на модель
1
№
31
Назва деталі
Трубя
Заводський номер
ЭО-5221.04.17.026
Кількість на модель
1
№
32
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.004
Кількість на модель
1
№
33
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.008
Кількість на модель
14
№
34
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.006
Кількість на модель
1
№
35
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.011
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.007
Кількість на модель
1
№
37
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.008
Кількість на модель
1
№
38
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.009
Кількість на модель
1
№
39
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.012
Кількість на модель
1
№
40
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.014
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.015
Кількість на модель
1
№
42
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.016
Кількість на модель
1
№
43
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.013
Кількість на модель
1
№
44
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.005
Кількість на модель
1
№
45
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.068
Кількість на модель
1
№
46
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.006
Кількість на модель
4
№
47
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.067
Кількість на модель
1
№
48
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.029
Кількість на модель
1
№
49
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.017
Кількість на модель
1
№
50
Назва деталі
Колектор
Заводський номер
ЭО-5221.04.17.400
Кількість на модель
1
№
51
Назва деталі
гвинт
Заводський номер
7798.10.80
Кількість на модель
3
№
52
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
1
№
53
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.031
Кількість на модель
1
№
54
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.018
Кількість на модель
1
№
55
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.019
Кількість на модель
1
№
56
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.021
Кількість на модель
1
№
57
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.069
Кількість на модель
1
№
58
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.025
Кількість на модель
1
№
59
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.032
Кількість на модель
1
№
60
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.034
Кількість на модель
1
№
61
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.033
Кількість на модель
1
№
62
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.042
Кількість на модель
1
№
63
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.024
Кількість на модель
1
№
64
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.022
Кількість на модель
1
№
65
Назва деталі
Труба
Заводський номер
ЭО-5221.04.17.023
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | ЭО-5221.04.17.035 | 1 | 1 | 1 | |||
| 2 | Проходник | ЭО-5221.05.25.009 | 2 | 2 | 2 | |||
| 3 | Труба | ЭО-5221.04.17.073 | 1 | 1 | 3 | |||
| 4 | Труба | ЭО-5221.04.17.043 | 1 | 1 | 4 | |||
| 5 | Труба | ЭО-5221.04.17.041 | 1 | 1 | 5 | |||
| 6 | Труба | ЭО-5221.04.17.039 | 1 | 1 | 6 | |||
| 7 | Труба | ЭО-5221.04.17.038 | 1 | 1 | 7 | |||
| 8 | Труба | ЭО-5221.04.17.045 | 1 | 1 | 8 | |||
| 9 | Труба | ЭО-5221.04.17.044 | 1 | 1 | 9 | |||
| 10 | Труба | ЭО-5221.04.17.063 | 1 | 1 | 10 | |||
| 11 | Труба | ЭО-5221.04.17.062 | 1 | 1 | 11 | |||
| 12 | Блок золотників | ЭО-5122А.04.28.000-1 | 2 | 2 | 12 | |||
| 13 | Заглушка | 109-5-110 | 3 | 3 | 13 | |||
| 14 | Труба | ЭО-5221.04.17.047 | 1 | 1 | 14 | |||
| 15 | Труба | ЭО-5221.04.17.046 | 1 | 1 | 15 | |||
| 16 | Труба | ЭО-5221.04.17.028 | 1 | 1 | 16 | |||
| 17 | Труба | ЭО-5221.04.17.037 | 1 | 1 | 17 | |||
| 18 | Блок клапанів | ЭО-5122.04.16.000 | 2 | 2 | 18 | |||
| 19 | Труба | ЭО-5221.04.17.036 | 1 | 1 | 19 | |||
| 20 | Горіх | ЭО-5122.06.09.009 | 4 | 4 | 20 | |||
| 21 | Шайба | 6402.16 | 4 | 4 | 21 | |||
| 22 | Штуцер | ЭО-5124А.04.17.001 | 4 | 4 | 22 | |||
| 23 | Труба | ЭО-5221.04.17.072 | 1 | 1 | 23 | |||
| 24 | Золотник зливний | ЭО-5221.04.17.200 | 1 | 1 | 24 | |||
| 25 | Шайба | 6402.8 | 2 | 2 | 25 | |||
| 26 | Болт | 7798.8.25 | 2 | 2 | 26 | |||
| 27 | Труба | ЭО-5221.04.17.071 | 1 | 1 | 27 | |||
| 28 | Труба | ЭО-5221.04.17.027 | 1 | 1 | 28 | |||
| 29 | гвинт | 7798.10.20 | 6 | 6 | 29 | |||
| 30 | Шайба | 6402.10 | 20 | 20 | 30 | |||
| 31 | Золотник блокувальний | ЭО-5221.04.17.300 | 1 | 1 | 31 | |||
| 32 | Трубя | ЭО-5221.04.17.026 | 1 | 1 | 32 | |||
| 33 | Труба | ЭО-5221.04.17.004 | 1 | 1 | 33 | |||
| 34 | Трійник | ЭО-5221.05.25.008 | 14 | 14 | 34 | |||
| 35 | Труба | ЭО-5221.04.17.006 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5221.04.17.011 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5221.04.17.007 | 1 | 1 | 37 | |||
| 38 | Труба | ЭО-5221.04.17.008 | 1 | 1 | 38 | |||
| 39 | Труба | ЭО-5221.04.17.009 | 1 | 1 | 39 | |||
| 40 | Труба | ЭО-5221.04.17.012 | 1 | 1 | 40 | |||
| 41 | Труба | ЭО-5221.04.17.014 | 1 | 1 | 41 | |||
| 42 | Труба | ЭО-5221.04.17.015 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5221.04.17.016 | 1 | 1 | 43 | |||
| 44 | Труба | ЭО-5221.04.17.013 | 1 | 1 | 44 | |||
| 45 | Труба | ЭО-5221.04.17.005 | 1 | 1 | 45 | |||
| 46 | Труба | ЭО-5221.04.17.068 | 1 | 1 | 46 | |||
| 47 | Трійник | ЭО-5221.05.25.006 | 4 | 4 | 47 | |||
| 48 | Труба | ЭО-5221.04.17.067 | 1 | 1 | 48 | |||
| 49 | Труба | ЭО-5221.04.17.029 | 1 | 1 | 49 | |||
| 50 | Труба | ЭО-5221.04.17.017 | 1 | 1 | 50 | |||
| 51 | Колектор | ЭО-5221.04.17.400 | 1 | 1 | 51 | |||
| 52 | гвинт | 7798.10.80 | 3 | 3 | 52 | |||
| 53 | Горіх | 5915.10 | 1 | 1 | 53 | |||
| 54 | Труба | ЭО-5221.04.17.031 | 1 | 1 | 54 | |||
| 55 | Труба | ЭО-5221.04.17.018 | 1 | 1 | 55 | |||
| 56 | Труба | ЭО-5221.04.17.019 | 1 | 1 | 56 | |||
| 57 | Труба | ЭО-5221.04.17.021 | 1 | 1 | 57 | |||
| 58 | Труба | ЭО-5221.04.17.069 | 1 | 1 | 58 | |||
| 59 | Труба | ЭО-5221.04.17.025 | 1 | 1 | 59 | |||
| 60 | Труба | ЭО-5221.04.17.032 | 1 | 1 | 60 | |||
| 61 | Труба | ЭО-5221.04.17.034 | 1 | 1 | 61 | |||
| 62 | Труба | ЭО-5221.04.17.033 | 1 | 1 | 62 | |||
| 63 | Труба | ЭО-5221.04.17.042 | 1 | 1 | 63 | |||
| 64 | Труба | ЭО-5221.04.17.024 | 1 | 1 | 64 | |||
| 65 | Труба | ЭО-5221.04.17.022 | 1 | 1 | 65 | |||
| 66 | Труба | ЭО-5221.04.17.023 | 1 | 1 | 66 |
