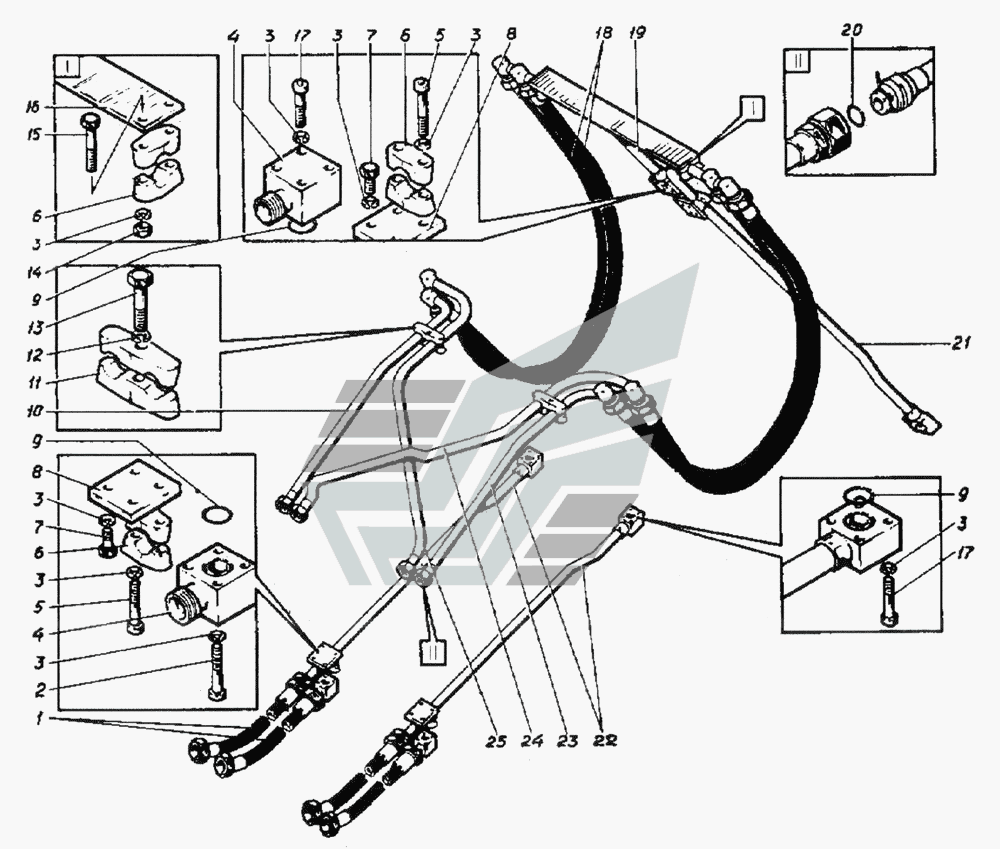

Трубопроводи робочого обладнання
100%
Назва деталі
Рукав високого тиску
Заводський номер
5923.630
Кількість на модель
4
№
1
Назва деталі
Гвинт
Заводський номер
11738.12.80
Кількість на модель
8
№
2
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
40
№
3
Назва деталі
Фланець
Заводський номер
ЭО-5122.13.15.005-1
Кількість на модель
2
№
4
Назва деталі
Болт
Заводський номер
7798.12.80
Кількість на модель
6
№
5
Назва деталі
Колодка
Заводський номер
ЭО-5124А.58.05.007
Кількість на модель
10
№
6
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
6
№
7
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.006
Кількість на модель
3
№
8
Назва деталі
КІЛЬЦО
Заводський номер
9833.032.040.46
Кількість на модель
6
№
9
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.010
Кількість на модель
1
№
10
Назва деталі
Колодка
Заводський номер
ЭО-5124А.58.05.005
Кількість на модель
4
№
11
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
2
№
12
Назва деталі
Болт
Заводський номер
7798.16.80
Кількість на модель
2
№
13
Назва деталі
Горіх
Заводський номер
5915.12
Кількість на модель
4
№
14
Назва деталі
Болт
Заводський номер
7798.12.90
Кількість на модель
4
№
15
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.022-2
Кількість на модель
1
№
16
Назва деталі
Гвинт
Заводський номер
11738.12.65
Кількість на модель
16
№
17
Назва деталі
Рукав високого тиску
Заводський номер
5923.1580
Кількість на модель
4
№
18
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.050
Кількість на модель
1
№
19
Назва деталі
КІЛЬЦО
Заводський номер
9833.024.030.36
Кількість на модель
4
№
20
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.060
Кількість на модель
1
№
21
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.070
Кількість на модель
2
№
22
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.020
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.040
Кількість на модель
1
№
24
Назва деталі
Труба
Заводський номер
ЭО-5221.53.15.030
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав високого тиску | 5923.630 | 4 | 4 | 1 | |||
| 2 | Гвинт | 11738.12.80 | 8 | 8 | 2 | |||
| 3 | Шайба | 6402.12 | 40 | 40 | 3 | |||
| 4 | Фланець | ЭО-5122.13.15.005-1 | 2 | 2 | 4 | |||
| 5 | Болт | 7798.12.80 | 6 | 6 | 5 | |||
| 6 | Колодка | ЭО-5124А.58.05.007 | 10 | 10 | 6 | |||
| 7 | Болт | 7798.12.30 | 6 | 6 | 7 | |||
| 8 | Планка | ЭО-5122.13.15.006 | 3 | 3 | 8 | |||
| 9 | КІЛЬЦО | 9833.032.040.46 | 6 | 6 | 9 | |||
| 10 | Труба | ЭО-5221.53.15.010 | 1 | 1 | 10 | |||
| 11 | Колодка | ЭО-5124А.58.05.005 | 4 | 4 | 11 | |||
| 12 | Шайба | 6402.16 | 2 | 2 | 12 | |||
| 13 | Болт | 7798.16.80 | 2 | 2 | 13 | |||
| 14 | Горіх | 5915.12 | 4 | 4 | 14 | |||
| 15 | Болт | 7798.12.90 | 4 | 4 | 15 | |||
| 16 | Планка | ЭО-5122.13.15.022-2 | 1 | 1 | 16 | |||
| 17 | Гвинт | 11738.12.65 | 16 | 16 | 17 | |||
| 18 | Рукав високого тиску | 5923.1580 | 4 | 4 | 18 | |||
| 19 | Труба | ЭО-5221.53.15.050 | 1 | 1 | 19 | |||
| 20 | КІЛЬЦО | 9833.024.030.36 | 4 | 4 | 20 | |||
| 21 | Труба | ЭО-5221.53.15.060 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5221.53.15.070 | 2 | 2 | 22 | |||
| 23 | Труба | ЭО-5221.53.15.020 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-5221.53.15.040 | 1 | 1 | 24 | |||
| 25 | Труба | ЭО-5221.53.15.030 | 1 | 1 | 25 |
