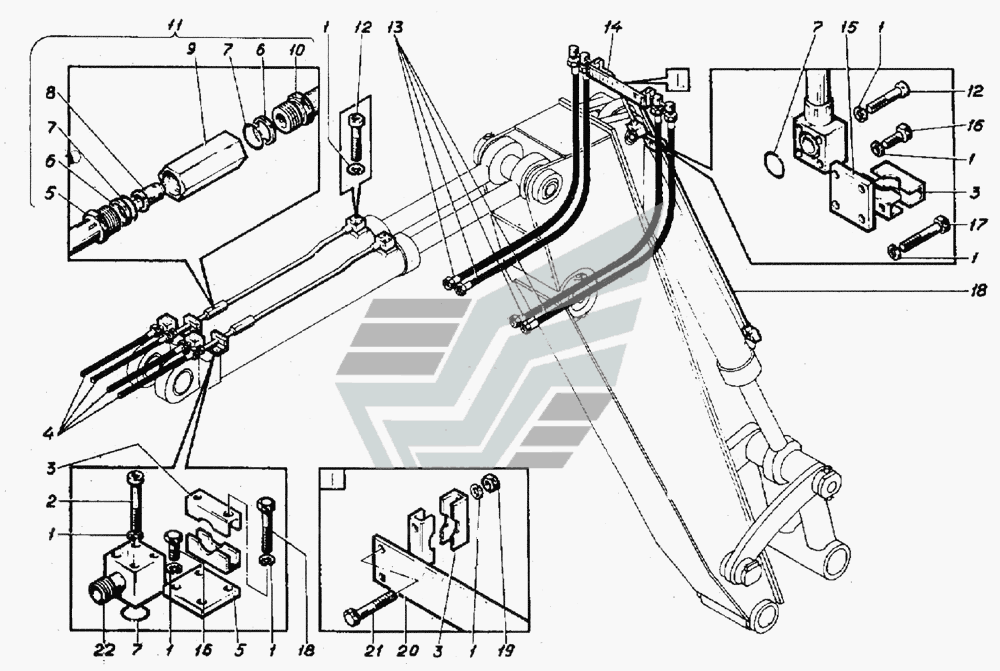

Трубопроводи робочого обладнання
100%
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
40
№
1
Назва деталі
Гвинт
Заводський номер
11738.12.90
Кількість на модель
8
№
2
Назва деталі
Колодка
Заводський номер
ЭО-5122.13.15.007-2
Кількість на модель
10
№
3
Назва деталі
Рукав високого тиску
Заводський номер
5923.1580
Кількість на модель
4
№
4
Назва деталі
Труба
Заводський номер
ЭО-5221.29.09.310
Кількість на модель
1
№
5
Назва деталі
КІЛЬЦО
Заводський номер
114.32.40
Кількість на модель
4
№
6
Назва деталі
КІЛЬЦО
Заводський номер
9833.032.040.46
Кількість на модель
10
№
7
Назва деталі
Клапан
Заводський номер
ЭО-5221.29.09.301
Кількість на модель
2
№
8
Назва деталі
Корпус
Заводський номер
ЭО-5221.29.09.303
Кількість на модель
2
№
9
Назва деталі
Труба
Заводський номер
ЭО-5221.29.09.320
Кількість на модель
2
№
10
Назва деталі
Труба
Заводський номер
ЭО-5221.29.09.300
Кількість на модель
2
№
11
Назва деталі
Гвинт
Заводський номер
11738.12.65
Кількість на модель
16
№
12
Назва деталі
Рукав високого тиску
Заводський номер
5923.2080
Кількість на модель
4
№
13
Назва деталі
Труба
Заводський номер
ЭО-5221.29.09.100
Кількість на модель
1
№
14
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.006
Кількість на модель
3
№
15
Назва деталі
Болт
Заводський номер
7798.12.30
Кількість на модель
6
№
16
Назва деталі
Болт
Заводський номер
7798.12.80
Кількість на модель
6
№
17
Назва деталі
Труба
Заводський номер
ЭО-5221.29.09.200
Кількість на модель
1
№
18
Назва деталі
Горіх
Заводський номер
5915.12
Кількість на модель
4
№
19
Назва деталі
Планка
Заводський номер
ЭО-5122.13.15.024
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
7798.12.90
Кількість на модель
4
№
21
Назва деталі
Фланець
Заводський номер
ЭО-5122.13.15.005
Кількість на модель
2
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 6402.12 | 40 | 40 | 1 | |||
| 2 | Гвинт | 11738.12.90 | 8 | 8 | 2 | |||
| 3 | Колодка | ЭО-5122.13.15.007-2 | 10 | 10 | 3 | |||
| 4 | Рукав високого тиску | 5923.1580 | 4 | 4 | 4 | |||
| 5 | Труба | ЭО-5221.29.09.310 | 1 | 1 | 5 | |||
| 6 | КІЛЬЦО | 114.32.40 | 4 | 4 | 6 | |||
| 7 | КІЛЬЦО | 9833.032.040.46 | 10 | 10 | 7 | |||
| 8 | Клапан | ЭО-5221.29.09.301 | 2 | 2 | 8 | |||
| 9 | Корпус | ЭО-5221.29.09.303 | 2 | 2 | 9 | |||
| 10 | Труба | ЭО-5221.29.09.320 | 2 | 2 | 10 | |||
| 11 | Труба | ЭО-5221.29.09.300 | 2 | 2 | 11 | |||
| 12 | Гвинт | 11738.12.65 | 16 | 16 | 12 | |||
| 13 | Рукав високого тиску | 5923.2080 | 4 | 4 | 13 | |||
| 14 | Труба | ЭО-5221.29.09.100 | 1 | 1 | 14 | |||
| 15 | Планка | ЭО-5122.13.15.006 | 3 | 3 | 15 | |||
| 16 | Болт | 7798.12.30 | 6 | 6 | 16 | |||
| 17 | Болт | 7798.12.80 | 6 | 6 | 17 | |||
| 18 | Труба | ЭО-5221.29.09.200 | 1 | 1 | 18 | |||
| 19 | Горіх | 5915.12 | 4 | 4 | 19 | |||
| 20 | Планка | ЭО-5122.13.15.024 | 1 | 1 | 20 | |||
| 21 | Болт | 7798.12.90 | 4 | 4 | 21 | |||
| 22 | Фланець | ЭО-5122.13.15.005 | 2 | 2 | 22 |
