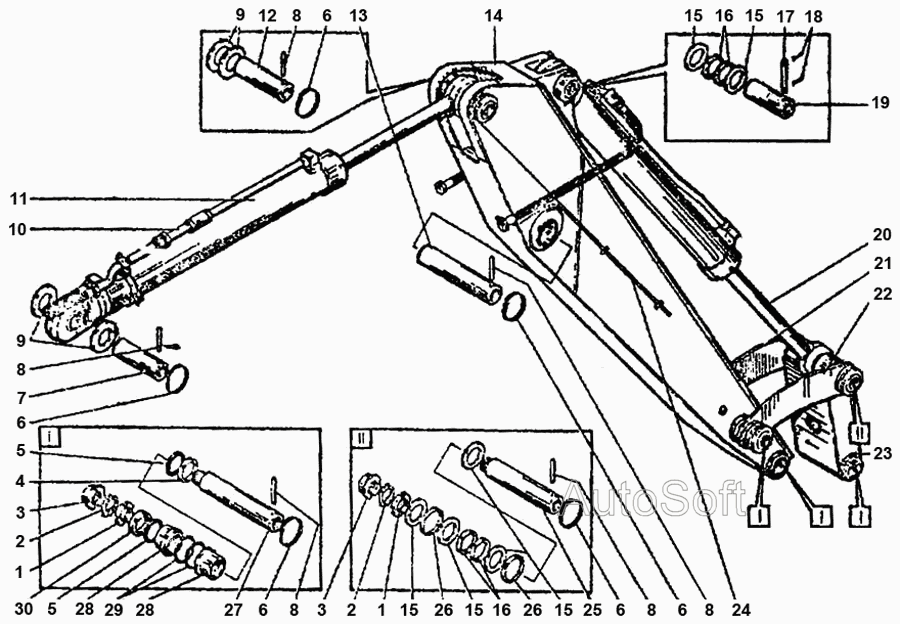

ЕО-А. Встановлення рукояті зворотна лопата
100%
Назва деталі
Горіх
Заводський номер
11871.100
Кількість на модель
4
№
1
Назва деталі
Шайба
Заводський номер
11872.100
Кількість на модель
4
№
2
Назва деталі
Горіх
Заводський номер
ЭО-5124А.29.00.016
Кількість на модель
4
№
3
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5221.29.00.012
Кількість на модель
3
№
4
Назва деталі
КІЛЬЦО
Заводський номер
18829.110.120.58
Кількість на модель
6
№
5
Назва деталі
Фіксатор
Заводський номер
ЭО-5124А.29.00.015
Кількість на модель
7
№
6
Назва деталі
Ось
Заводський номер
ЭО-5124А.29.00.017
Кількість на модель
1
№
7
Назва деталі
Палец
Заводський номер
ЭО-5124А.29.00.014
Кількість на модель
7
№
8
Назва деталі
Диск
Заводський номер
ЭО-6121.13.00.019
Кількість на модель
4
№
9
Назва деталі
Трубопроводи робочого обладнання
Заводський номер
ЭО-5124А.29.09.000
Кількість на модель
1
№
10
Назва деталі
Гідроциліндр
Заводський номер
ЭО-5124А.29.07.000
Кількість на модель
1
№
11
Назва деталі
Ось
Заводський номер
ЭО-5124А.29.00.003
Кількість на модель
1
№
12
Назва деталі
Ось
Заводський номер
ЭО-5124А.29.00.002
Кількість на модель
1
№
13
Назва деталі
Рукоять зворотної лопати
Заводський номер
ЭО-5124А.29.01.000
Кількість на модель
1
№
14
Назва деталі
Шайба
Заводський номер
ЭО-5122.13.00.017
Кількість на модель
6
№
15
Назва деталі
Втулка
Заводський номер
ЭО-5122.02.00.009
Кількість на модель
4
№
16
Назва деталі
Палец
Заводський номер
ЭО-6121.13.00.015
Кількість на модель
1
№
17
Назва деталі
Шплінт
Заводський номер
397.8.50
Кількість на модель
2
№
18
Назва деталі
Ось
Заводський номер
ЭО-5221.29.00.008
Кількість на модель
1
№
19
Назва деталі
Гідроциліндр
Заводський номер
ЭО-5221.29.08.000
Кількість на модель
1
№
20
Назва деталі
Важіль лівий
Заводський номер
ЭО-5124А.29.04.000
Кількість на модель
1
№
21
Назва деталі
Важіль правий
Заводський номер
ЭО-5124А.29.05.000
Кількість на модель
1
№
22
Назва деталі
Тяга
Заводський номер
ЭО-5124А.29.03.000
Кількість на модель
1
№
23
Назва деталі
Трубопроводи змащення
Заводський номер
ЭО-5124А.29.06.000
Кількість на модель
1
№
24
Назва деталі
Ось
Заводський номер
ЭО-5124А.29.00.007
Кількість на модель
1
№
25
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5221.29.00.004
Кількість на модель
2
№
26
Назва деталі
Ось
Заводський номер
ЭО-5124А.29.00.009
Кількість на модель
3
№
27
Назва деталі
Втулка
Заводський номер
ЭО-5221.29.00.001
Кількість на модель
6
№
28
Назва деталі
КІЛЬЦО
Заводський номер
18829.130.140.58
Кількість на модель
6
№
29
Назва деталі
Втулка
Заводський номер
ЭО-5221.29.00.005
Кількість на модель
3
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Горіх | 11871.100 | 4 | 4 | 1 | |||
| 2 | Шайба | 11872.100 | 4 | 4 | 2 | |||
| 3 | Горіх | ЭО-5124А.29.00.016 | 4 | 4 | 3 | |||
| 4 | КІЛЬЦО | ЭО-5221.29.00.012 | 3 | 3 | 4 | |||
| 5 | КІЛЬЦО | 18829.110.120.58 | 6 | 6 | 5 | |||
| 6 | Фіксатор | ЭО-5124А.29.00.015 | 7 | 7 | 6 | |||
| 7 | Ось | ЭО-5124А.29.00.017 | 1 | 1 | 7 | |||
| 8 | Палец | ЭО-5124А.29.00.014 | 7 | 7 | 8 | |||
| 9 | Диск | ЭО-6121.13.00.019 | 4 | 4 | 9 | |||
| 10 | Трубопроводи робочого обладнання | ЭО-5124А.29.09.000 | 1 | 1 | 10 | |||
| 11 | Гідроциліндр | ЭО-5124А.29.07.000 | 1 | 1 | 11 | |||
| 12 | Ось | ЭО-5124А.29.00.003 | 1 | 1 | 12 | |||
| 13 | Ось | ЭО-5124А.29.00.002 | 1 | 1 | 13 | |||
| 14 | Рукоять зворотної лопати | ЭО-5124А.29.01.000 | 1 | 1 | 14 | |||
| 15 | Шайба | ЭО-5122.13.00.017 | 6 | 6 | 15 | |||
| 16 | Втулка | ЭО-5122.02.00.009 | 4 | 4 | 16 | |||
| 17 | Палец | ЭО-6121.13.00.015 | 1 | 1 | 17 | |||
| 18 | Шплінт | 397.8.50 | 2 | 2 | 18 | |||
| 19 | Ось | ЭО-5221.29.00.008 | 1 | 1 | 19 | |||
| 20 | Гідроциліндр | ЭО-5221.29.08.000 | 1 | 1 | 20 | |||
| 21 | Важіль лівий | ЭО-5124А.29.04.000 | 1 | 1 | 21 | |||
| 22 | Важіль правий | ЭО-5124А.29.05.000 | 1 | 1 | 22 | |||
| 23 | Тяга | ЭО-5124А.29.03.000 | 1 | 1 | 23 | |||
| 24 | Трубопроводи змащення | ЭО-5124А.29.06.000 | 1 | 1 | 24 | |||
| 25 | Ось | ЭО-5124А.29.00.007 | 1 | 1 | 25 | |||
| 26 | КІЛЬЦО | ЭО-5221.29.00.004 | 2 | 2 | 26 | |||
| 27 | Ось | ЭО-5124А.29.00.009 | 3 | 3 | 27 | |||
| 28 | Втулка | ЭО-5221.29.00.001 | 6 | 6 | 28 | |||
| 29 | КІЛЬЦО | 18829.130.140.58 | 6 | 6 | 29 | |||
| 30 | Втулка | ЭО-5221.29.00.005 | 3 | 3 | 30 |
