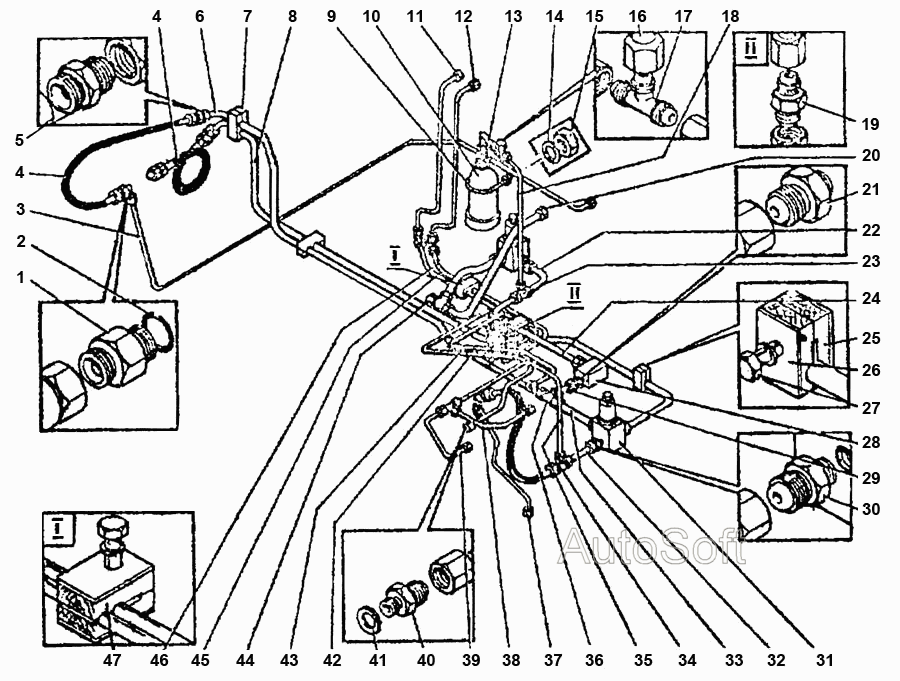

ЕО- Трубопроводи управління
100%
Назва деталі
Штуцер
Заводський номер
33211.25.02.007
Кількість на модель
3
№
1
Назва деталі
КІЛЬЦО
Заводський номер
9833.019.022.19
Кількість на модель
3
№
2
Назва деталі
Труба
Заводський номер
ЭО-5225.05.24.014
Кількість на модель
1
№
3
Назва деталі
РВД (Рукав (шланг) високого тиску)
Заводський номер
16.650У
Кількість на модель
3
№
4
Назва деталі
Проходник
Заводський номер
ЭО-5221.05.25.009
Кількість на модель
1
№
5
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.022
Кількість на модель
1
№
6
Назва деталі
Колодка
Заводський номер
007.2.17
Кількість на модель
4
№
7
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.018
Кількість на модель
1
№
8
Назва деталі
Скоба
Заводський номер
ЭО-5122.05.17.003
Кількість на модель
1
№
9
Назва деталі
Пневмоакумулятор
Заводський номер
ЭО-6122А.05.20.200
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.004
Кількість на модель
1
№
11
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.003
Кількість на модель
1
№
12
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.005
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
7
№
14
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
2
№
15
Назва деталі
Заглушка
Заводський номер
ЭО-5221.05.25.007
Кількість на модель
1
№
16
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.008
Кількість на модель
4
№
17
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.007
Кількість на модель
1
№
18
Назва деталі
Проходник
Заводський номер
ЭО-5221.01.16.004
Кількість на модель
2
№
19
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.021
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
ЭО-5122.05.25.014
Кількість на модель
2
№
21
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.025
Кількість на модель
1
№
22
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.006
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.024
Кількість на модель
1
№
24
Назва деталі
Колодка
Заводський номер
007.1.17
Кількість на модель
4
№
25
Назва деталі
Накладка
Заводський номер
017.11.60
Кількість на модель
10
№
26
Назва деталі
гвинт
Заводський номер
7798.10.50
Кількість на модель
5
№
27
Назва деталі
Клапан зворотний
Заводський номер
Г51-33
Кількість на модель
1
№
28
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.023
Кількість на модель
1
№
29
Назва деталі
Штуцер
Заводський номер
ЭО-5124.05.25.084
Кількість на модель
6
№
30
Назва деталі
Гідроклапан тиску
Заводський номер
БГ54-34ММ
Кількість на модель
2
№
31
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.017
Кількість на модель
1
№
32
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.026
Кількість на модель
1
№
33
Назва деталі
Трійник
Заводський номер
33211.05.02.001
Кількість на модель
1
№
34
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.011
Кількість на модель
1
№
35
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.005
Кількість на модель
1
№
36
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.006
Кількість на модель
1
№
37
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.009
Кількість на модель
1
№
38
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.008
Кількість на модель
1
№
39
Назва деталі
Штуцер
Заводський номер
ЭО-5221.01.16.003
Кількість на модель
2
№
40
Назва деталі
Прокладка
Заводський номер
88.12
Кількість на модель
2
№
41
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.002
Кількість на модель
1
№
42
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.001
Кількість на модель
1
№
43
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.019
Кількість на модель
1
№
44
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.012
Кількість на модель
1
№
45
Назва деталі
Труба
Заводський номер
ЭО-5225.05.25.013
Кількість на модель
1
№
46
Назва деталі
Колодка
Заводський номер
007.2.10
Кількість на модель
2
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 33211.25.02.007 | 3 | 3 | 1 | |||
| 2 | КІЛЬЦО | 9833.019.022.19 | 3 | 3 | 2 | |||
| 3 | Труба | ЭО-5225.05.24.014 | 1 | 1 | 3 | |||
| 4 | РВД (Рукав (шланг) високого тиску) | 16.650У | 3 | 3 | 4 | |||
| 5 | Проходник | ЭО-5221.05.25.009 | 1 | 1 | 5 | |||
| 6 | Труба | ЭО-5225.05.25.022 | 1 | 1 | 6 | |||
| 7 | Колодка | 007.2.17 | 4 | 4 | 7 | |||
| 8 | Труба | ЭО-5225.05.25.018 | 1 | 1 | 8 | |||
| 9 | Скоба | ЭО-5122.05.17.003 | 1 | 1 | 9 | |||
| 10 | Пневмоакумулятор | ЭО-6122А.05.20.200 | 1 | 1 | 10 | |||
| 11 | Труба | ЭО-5225.05.25.004 | 1 | 1 | 11 | |||
| 12 | Труба | ЭО-5225.05.25.003 | 1 | 1 | 12 | |||
| 13 | Труба | ЭО-5225.05.25.005 | 1 | 1 | 13 | |||
| 14 | Шайба | 6402.10 | 7 | 7 | 14 | |||
| 15 | Горіх | 5915.10 | 2 | 2 | 15 | |||
| 16 | Заглушка | ЭО-5221.05.25.007 | 1 | 1 | 16 | |||
| 17 | Трійник | ЭО-5221.05.25.008 | 4 | 4 | 17 | |||
| 18 | Труба | ЭО-5225.05.25.007 | 1 | 1 | 18 | |||
| 19 | Проходник | ЭО-5221.01.16.004 | 2 | 2 | 19 | |||
| 20 | Труба | ЭО-5225.05.25.021 | 1 | 1 | 20 | |||
| 21 | Штуцер | ЭО-5122.05.25.014 | 2 | 2 | 21 | |||
| 22 | Труба | ЭО-5225.05.25.025 | 1 | 1 | 22 | |||
| 23 | Трійник | ЭО-5221.05.25.006 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-5225.05.25.024 | 1 | 1 | 24 | |||
| 25 | Колодка | 007.1.17 | 4 | 4 | 25 | |||
| 26 | Накладка | 017.11.60 | 10 | 10 | 26 | |||
| 27 | гвинт | 7798.10.50 | 5 | 5 | 27 | |||
| 28 | Клапан зворотний | Г51-33 | 1 | 1 | 28 | |||
| 29 | Труба | ЭО-5225.05.25.023 | 1 | 1 | 29 | |||
| 30 | Штуцер | ЭО-5124.05.25.084 | 6 | 6 | 30 | |||
| 31 | Гідроклапан тиску | БГ54-34ММ | 2 | 2 | 31 | |||
| 32 | Труба | ЭО-5225.05.25.017 | 1 | 1 | 32 | |||
| 33 | Труба | ЭО-5225.05.25.026 | 1 | 1 | 33 | |||
| 34 | Трійник | 33211.05.02.001 | 1 | 1 | 34 | |||
| 35 | Труба | ЭО-5225.05.25.011 | 1 | 1 | 35 | |||
| 36 | Трійник | ЭО-5221.05.25.005 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5225.05.25.006 | 1 | 1 | 37 | |||
| 38 | Труба | ЭО-5225.05.25.009 | 1 | 1 | 38 | |||
| 39 | Труба | ЭО-5225.05.25.008 | 1 | 1 | 39 | |||
| 40 | Штуцер | ЭО-5221.01.16.003 | 2 | 2 | 40 | |||
| 41 | Прокладка | 88.12 | 2 | 2 | 41 | |||
| 42 | Труба | ЭО-5225.05.25.002 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5225.05.25.001 | 1 | 1 | 43 | |||
| 44 | Труба | ЭО-5225.05.25.019 | 1 | 1 | 44 | |||
| 45 | Труба | ЭО-5225.05.25.012 | 1 | 1 | 45 | |||
| 46 | Труба | ЭО-5225.05.25.013 | 1 | 1 | 46 | |||
| 47 | Колодка | 007.2.10 | 2 | 2 | 47 |
