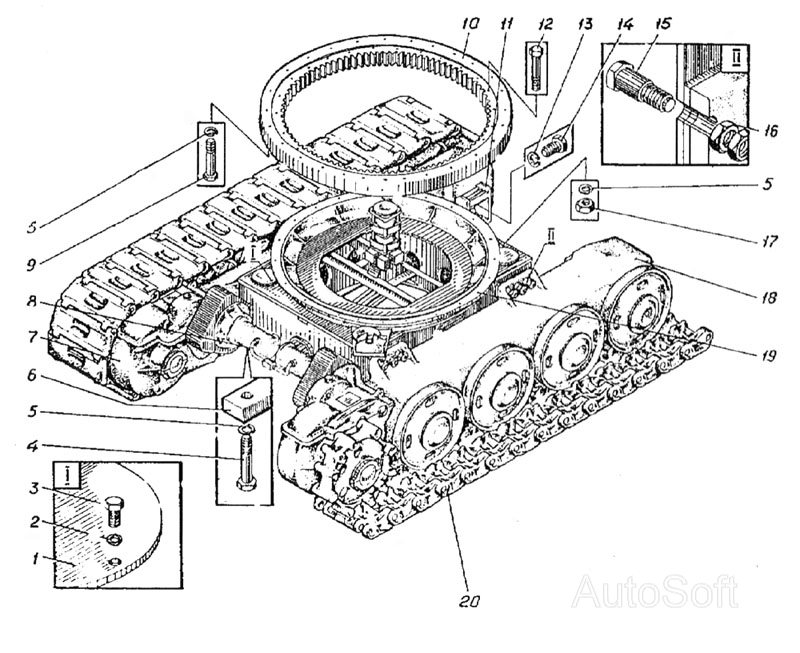

ЕО-6123-1.01.00-000-1 Гусеничний візок
100%
Назва деталі
Кришка
Заводський номер
ЭО-6121.01.00.002
Кількість на модель
4
№
1
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
8
№
2
Назва деталі
гвинт
Заводський номер
7798.8.18
Кількість на модель
8
№
3
Назва деталі
гвинт
Заводський номер
7798.30.120
Кількість на модель
12
№
4
Назва деталі
Диск
Заводський номер
6402.30
Кількість на модель
102
№
5
Назва деталі
Клин
Заводський номер
301-0-9А
Кількість на модель
4
№
6
Назва деталі
Лівий гусеничний ход
Заводський номер
ЭО-6123-1.01.03.000
Кількість на модель
1
№
7
Назва деталі
Трубопроводи гусеничного візка
Заводський номер
ЭО-6123-1.01.12.000
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
ЭО-6121.01.00.001
Кількість на модель
45
№
9
Назва деталі
Опора
Заводський номер
2240.50.20
Кількість на модель
1
№
10
Назва деталі
Підніжка
Заводський номер
ЭО-6121.01.13.010-2
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
ЭО-6121.01.00.006
Кількість на модель
43
№
12
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
4
№
13
Назва деталі
Болт
Заводський номер
7798.12.25
Кількість на модель
4
№
14
Назва деталі
гвинт
Заводський номер
ЭО-6121.01.00.007
Кількість на модель
12
№
15
Назва деталі
Гайка
Заводський номер
5915.38
Кількість на модель
24
№
16
Назва деталі
Гайка
Заводський номер
ЭО-6121.01.00.004
Кількість на модель
45
№
17
Назва деталі
Правий гусеничний ход
Заводський номер
ЭО-6123-1.01.02.000
Кількість на модель
1
№
18
Назва деталі
Ходова рама
Заводський номер
ЭО-6123-1.01.01.000
Кількість на модель
1
№
19
Назва деталі
Гусенична стрічка
Заводський номер
ЭО-6123-1.01.06.000
Кількість на модель
2
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка | ЭО-6121.01.00.002 | 4 | 4 | 1 | |||
| 2 | Шайба | 6402.8 | 8 | 8 | 2 | |||
| 3 | гвинт | 7798.8.18 | 8 | 8 | 3 | |||
| 4 | гвинт | 7798.30.120 | 12 | 12 | 4 | |||
| 5 | Диск | 6402.30 | 102 | 102 | 5 | |||
| 6 | Клин | 301-0-9А | 4 | 4 | 6 | |||
| 7 | Лівий гусеничний ход | ЭО-6123-1.01.03.000 | 1 | 1 | 7 | |||
| 8 | Трубопроводи гусеничного візка | ЭО-6123-1.01.12.000 | 1 | 1 | 8 | |||
| 9 | гвинт | ЭО-6121.01.00.001 | 45 | 45 | 9 | |||
| 10 | Опора | 2240.50.20 | 1 | 1 | 10 | |||
| 11 | Підніжка | ЭО-6121.01.13.010-2 | 2 | 2 | 11 | |||
| 12 | гвинт | ЭО-6121.01.00.006 | 43 | 43 | 12 | |||
| 13 | Шайба | 6402.12 | 4 | 4 | 13 | |||
| 14 | Болт | 7798.12.25 | 4 | 4 | 14 | |||
| 15 | гвинт | ЭО-6121.01.00.007 | 12 | 12 | 15 | |||
| 16 | Гайка | 5915.38 | 24 | 24 | 16 | |||
| 17 | Гайка | ЭО-6121.01.00.004 | 45 | 45 | 17 | |||
| 18 | Правий гусеничний ход | ЭО-6123-1.01.02.000 | 1 | 1 | 18 | |||
| 19 | Ходова рама | ЭО-6123-1.01.01.000 | 1 | 1 | 19 | |||
| 20 | Гусенична стрічка | ЭО-6123-1.01.06.000 | 2 | 2 | 20 |
