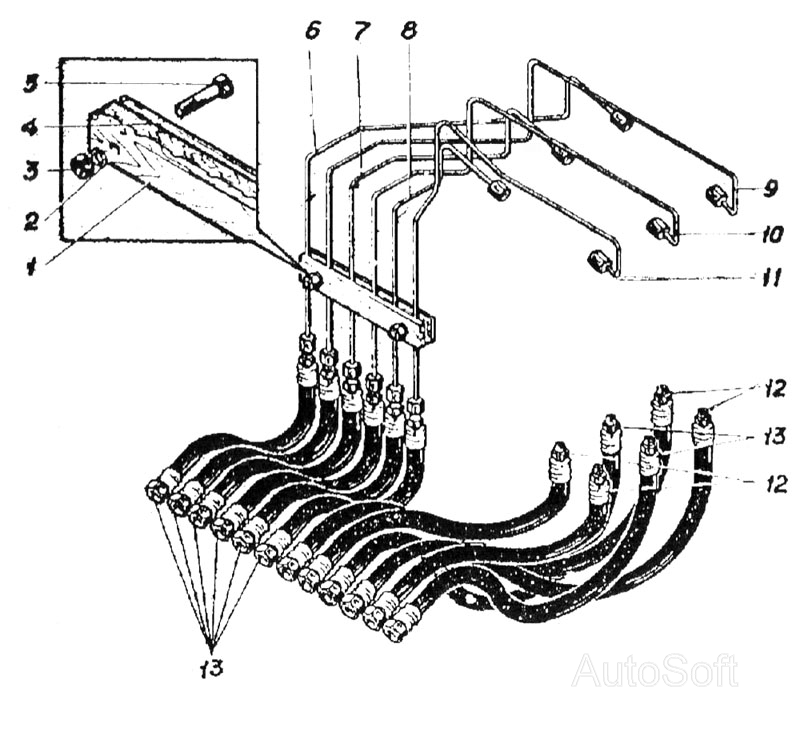

ЕО-6122А.05.16.000-1 Трубопроводи управління стрілою
100%
Назва деталі
Колодка
Заводський номер
ЭО-6122.05.20.073
Кількість на модель
2
№
1
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
2
№
2
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
2
№
3
Назва деталі
Накладка
Заводський номер
ЭО-6122.06.20.075
Кількість на модель
1
№
4
Назва деталі
Болт
Заводський номер
7798.10.45
Кількість на модель
2
№
5
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-6122А.06.10.001
Кількість на модель
1
№
6
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-6122А.06.16.003
Кількість на модель
1
№
7
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-6122А.06.16.006
Кількість на модель
1
№
8
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-6122А.06.16.002
Кількість на модель
1
№
9
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-6122А.06.16.004
Кількість на модель
1
№
10
Назва деталі
Труба__NT__0__
Заводський номер
ЭО-6122А.06.16.007
Кількість на модель
1
№
11
Назва деталі
Рукав
Заводський номер
ЭО-6121.01.12.060
Кількість на модель
4
№
12
Назва деталі
Рукав
Заводський номер
ЭО-6122.06.16.010
Кількість на модель
8
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колодка | ЭО-6122.05.20.073 | 2 | 2 | 1 | |||
| 2 | Шайба | 6402.10 | 2 | 2 | 2 | |||
| 3 | Горіх | 5915.10 | 2 | 2 | 3 | |||
| 4 | Накладка | ЭО-6122.06.20.075 | 1 | 1 | 4 | |||
| 5 | Болт | 7798.10.45 | 2 | 2 | 5 | |||
| 6 | Труба__NT__0__ | ЭО-6122А.06.10.001 | 1 | 1 | 6 | |||
| 7 | Труба__NT__0__ | ЭО-6122А.06.16.003 | 1 | 1 | 7 | |||
| 8 | Труба__NT__0__ | ЭО-6122А.06.16.006 | 1 | 1 | 8 | |||
| 9 | Труба__NT__0__ | ЭО-6122А.06.16.002 | 1 | 1 | 9 | |||
| 10 | Труба__NT__0__ | ЭО-6122А.06.16.004 | 1 | 1 | 10 | |||
| 11 | Труба__NT__0__ | ЭО-6122А.06.16.007 | 1 | 1 | 11 | |||
| 12 | Рукав | ЭО-6121.01.12.060 | 4 | 4 | 12 | |||
| 13 | Рукав | ЭО-6122.06.16.010 | 8 | 8 | 13 |
