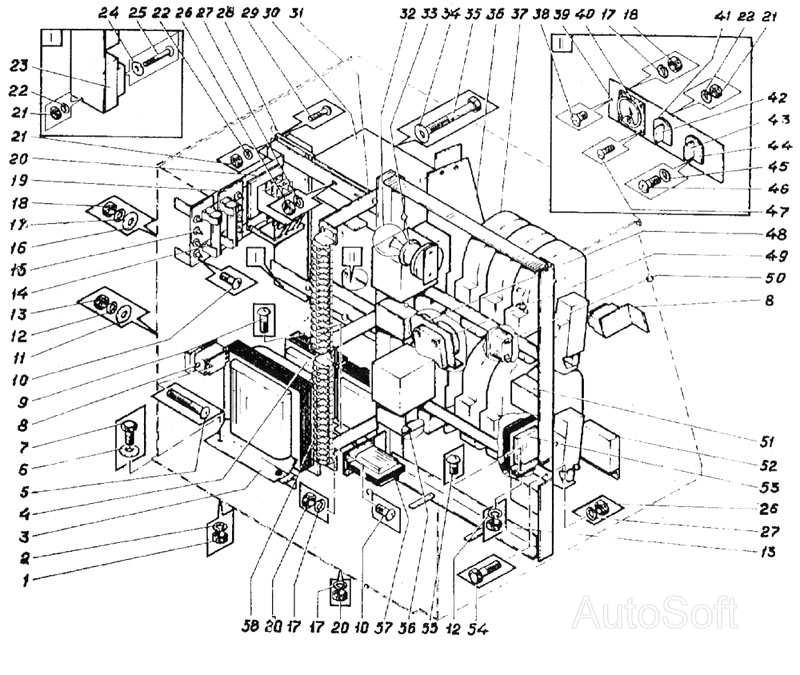

ЕО-6123.12.08.000 Станція управління
100%
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
4
№
1
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
8
№
2
Назва деталі
Трансформатор
Заводський номер
ОСМ1-2.5
Кількість на модель
1
№
3
Назва деталі
Трансформатор
Заводський номер
ОСМ1-0.63
Кількість на модель
2
№
4
Назва деталі
Гвинт
Заводський номер
17473.5.45
Кількість на модель
6
№
5
Назва деталі
Шайба
Заводський номер
11371.8
Кількість на модель
4
№
6
Назва деталі
Болт
Заводський номер
7798.8.25
Кількість на модель
4
№
7
Назва деталі
Колісний вимикач
Заводський номер
ВП15-21А.211.8
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
7798.6.2О0
Кількість на модель
10
№
9
Назва деталі
Гвинт
Заводський номер
17473.6.16
Кількість на модель
20
№
10
Назва деталі
Шайба
Заводський номер
11371.5
Кількість на модель
22
№
11
Назва деталі
Шайба
Заводський номер
6402.5
Кількість на модель
34
№
12
Назва деталі
Горіх
Заводський номер
5916.5
Кількість на модель
22
№
13
Назва деталі
Запобіжник __NT__0__
Заводський номер
ПР2
Кількість на модель
2
№
14
Назва деталі
Діод
Заводський номер
Д245А
Кількість на модель
8
№
15
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
32
№
17
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
26
№
18
Назва деталі
Панель
Заводський номер
312Г-16Г-1
Кількість на модель
2
№
19
Назва деталі
Кнопка запуску
Заводський номер
ПАЕ312
Кількість на модель
1
№
20
Назва деталі
Горіх
Заводський номер
5916.4
Кількість на модель
16
№
21
Назва деталі
Шайба
Заводський номер
6402.4
Кількість на модель
18
№
22
Назва деталі
Вимикач
Заводський номер
АЕ2036.100.00УЗ
Кількість на модель
2
№
23
Назва деталі
Шайба
Заводський номер
11371.4
Кількість на модель
4
№
24
Назва деталі
Гвинт
Заводський номер
17473.4.30
Кількість на модель
4
№
25
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
12
№
26
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
12
№
27
Назва деталі
Резистор
Заводський номер
P-102
Кількість на модель
1
№
28
Назва деталі
Гвинт
Заводський номер
17473.4.20
Кількість на модель
12
№
29
Назва деталі
Вимикач
Заводський номер
A3738
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
ЭО-6123.12.03.003
Кількість на модель
2
№
31
Назва деталі
Лампа, В, Вт, цоколь Е-
Заводський номер
С24-40
Кількість на модель
1
№
32
Назва деталі
Патрон
Заводський номер
Е27пП-04У2
Кількість на модель
1
№
33
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
8
№
34
Назва деталі
гвинт
Заводський номер
7798.10.80
Кількість на модель
4
№
35
Назва деталі
Перегородка
Заводський номер
ЭО-6122.32.03.009
Кількість на модель
1
№
36
Назва деталі
Контактор
Заводський номер
КТП-8033
Кількість на модель
2
№
37
Назва деталі
Гвинт
Заводський номер
17473.6.10
Кількість на модель
2
№
38
Назва деталі
Панель
Заводський номер
ЭО-6123.12.03.002
Кількість на модель
1
№
39
Назва деталі
Вольтметр
Заводський номер
Э-6021
Кількість на модель
1
№
40
Назва деталі
Табличка
Заводський номер
ЭО-6122.32.09.007
Кількість на модель
1
№
41
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
ППЗ-10/Н2
Кількість на модель
1
№
42
Назва деталі
Вимикач пакетний
Заводський номер
ПВЗ-10
Кількість на модель
1
№
43
Назва деталі
Табличка
Заводський номер
ЭО-6122.32.09.006
Кількість на модель
1
№
44
Назва деталі
Диск
Заводський номер
6402.3
Кількість на модель
8
№
45
Назва деталі
Гвинт
Заводський номер
17473.3.8
Кількість на модель
8
№
46
Назва деталі
Гвинт
Заводський номер
17473.4.14
Кількість на модель
4
№
47
Назва деталі
Розетка
Заводський номер
РШ-Ц-2-0-1Р44
Кількість на модель
1
№
48
Назва деталі
Лічильник напрацювання часу
Заводський номер
СВН-2
Кількість на модель
1
№
49
Назва деталі
Вимикач підкапотної лампи у зборі
Заводський номер
48.3710
Кількість на модель
1
№
50
Назва деталі
Теплове реле
Заводський номер
ТРА-140
Кількість на модель
4
№
51
Назва деталі
Проміжне реле
Заводський номер
ПЭ-37-22УЗ
Кількість на модель
1
№
52
Назва деталі
Трансформатор
Заводський номер
ОСМ1-0.063
Кількість на модель
1
№
53
Назва деталі
Болт
Заводський номер
7798.10.40
Кількість на модель
4
№
54
Назва деталі
Гвинт
Заводський номер
17473.5.14
Кількість на модель
28
№
55
Назва деталі
Стійка
Заводський номер
ЭО-6123.12.03.100
Кількість на модель
1
№
56
Назва деталі
Трансформатор струму
Заводський номер
ТК20-05-100-100/БУЗ
Кількість на модель
1
№
57
Назва деталі
Клемний блок 18 клем
Заводський номер
НБ-4018
Кількість на модель
2
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Горіх | 5915.8 | 4 | 4 | 1 | |||
| 2 | Шайба | 6402.8 | 8 | 8 | 2 | |||
| 3 | Трансформатор | ОСМ1-2.5 | 1 | 1 | 3 | |||
| 4 | Трансформатор | ОСМ1-0.63 | 2 | 2 | 4 | |||
| 5 | Гвинт | 17473.5.45 | 6 | 6 | 5 | |||
| 6 | Шайба | 11371.8 | 4 | 4 | 6 | |||
| 7 | Болт | 7798.8.25 | 4 | 4 | 7 | |||
| 8 | Колісний вимикач | ВП15-21А.211.8 | 2 | 2 | 8 | |||
| 9 | гвинт | 7798.6.2О0 | 10 | 10 | 9 | |||
| 10 | Гвинт | 17473.6.16 | 20 | 20 | 10 | |||
| 11 | Шайба | 11371.5 | 22 | 22 | 11 | |||
| 12 | Шайба | 6402.5 | 34 | 34 | 12 | |||
| 13 | Горіх | 5916.5 | 22 | 22 | 13 | |||
| 14 | Запобіжник __NT__0__ | ПР2 | 2 | 2 | 14 | |||
| 15 | Діод | Д245А | 8 | 8 | 15 | |||
| 17 | Шайба | 6402.6 | 32 | 32 | 17 | |||
| 18 | Горіх | 5915.6 | 26 | 26 | 18 | |||
| 19 | Панель | 312Г-16Г-1 | 2 | 2 | 19 | |||
| 20 | Кнопка запуску | ПАЕ312 | 1 | 1 | 20 | |||
| 21 | Горіх | 5916.4 | 16 | 16 | 21 | |||
| 22 | Шайба | 6402.4 | 18 | 18 | 22 | |||
| 23 | Вимикач | АЕ2036.100.00УЗ | 2 | 2 | 23 | |||
| 24 | Шайба | 11371.4 | 4 | 4 | 24 | |||
| 25 | Гвинт | 17473.4.30 | 4 | 4 | 25 | |||
| 26 | Горіх | 5915.10 | 12 | 12 | 26 | |||
| 27 | Шайба | 6402.10 | 12 | 12 | 27 | |||
| 28 | Резистор | P-102 | 1 | 1 | 28 | |||
| 29 | Гвинт | 17473.4.20 | 12 | 12 | 29 | |||
| 30 | Вимикач | A3738 | 1 | 1 | 30 | |||
| 31 | Прокладка | ЭО-6123.12.03.003 | 2 | 2 | 31 | |||
| 32 | Лампа, В, Вт, цоколь Е- | С24-40 | 1 | 1 | 32 | |||
| 33 | Патрон | Е27пП-04У2 | 1 | 1 | 33 | |||
| 34 | Шайба | 11371.10 | 8 | 8 | 34 | |||
| 35 | гвинт | 7798.10.80 | 4 | 4 | 35 | |||
| 36 | Перегородка | ЭО-6122.32.03.009 | 1 | 1 | 36 | |||
| 37 | Контактор | КТП-8033 | 2 | 2 | 37 | |||
| 38 | Гвинт | 17473.6.10 | 2 | 2 | 38 | |||
| 39 | Панель | ЭО-6123.12.03.002 | 1 | 1 | 39 | |||
| 40 | Вольтметр | Э-6021 | 1 | 1 | 40 | |||
| 41 | Табличка | ЭО-6122.32.09.007 | 1 | 1 | 41 | |||
| 42 | ПЕРЕКЛЮЧАТЕЛЬ | ППЗ-10/Н2 | 1 | 1 | 42 | |||
| 43 | Вимикач пакетний | ПВЗ-10 | 1 | 1 | 43 | |||
| 44 | Табличка | ЭО-6122.32.09.006 | 1 | 1 | 44 | |||
| 45 | Диск | 6402.3 | 8 | 8 | 45 | |||
| 46 | Гвинт | 17473.3.8 | 8 | 8 | 46 | |||
| 47 | Гвинт | 17473.4.14 | 4 | 4 | 47 | |||
| 48 | Розетка | РШ-Ц-2-0-1Р44 | 1 | 1 | 48 | |||
| 49 | Лічильник напрацювання часу | СВН-2 | 1 | 1 | 49 | |||
| 50 | Вимикач підкапотної лампи у зборі | 48.3710 | 1 | 1 | 50 | |||
| 51 | Теплове реле | ТРА-140 | 4 | 4 | 51 | |||
| 52 | Проміжне реле | ПЭ-37-22УЗ | 1 | 1 | 52 | |||
| 53 | Трансформатор | ОСМ1-0.063 | 1 | 1 | 53 | |||
| 54 | Болт | 7798.10.40 | 4 | 4 | 54 | |||
| 55 | Гвинт | 17473.5.14 | 28 | 28 | 55 | |||
| 56 | Стійка | ЭО-6123.12.03.100 | 1 | 1 | 56 | |||
| 57 | Трансформатор струму | ТК20-05-100-100/БУЗ | 1 | 1 | 57 | |||
| 58 | Клемний блок 18 клем | НБ-4018 | 2 | 2 | 58 |
