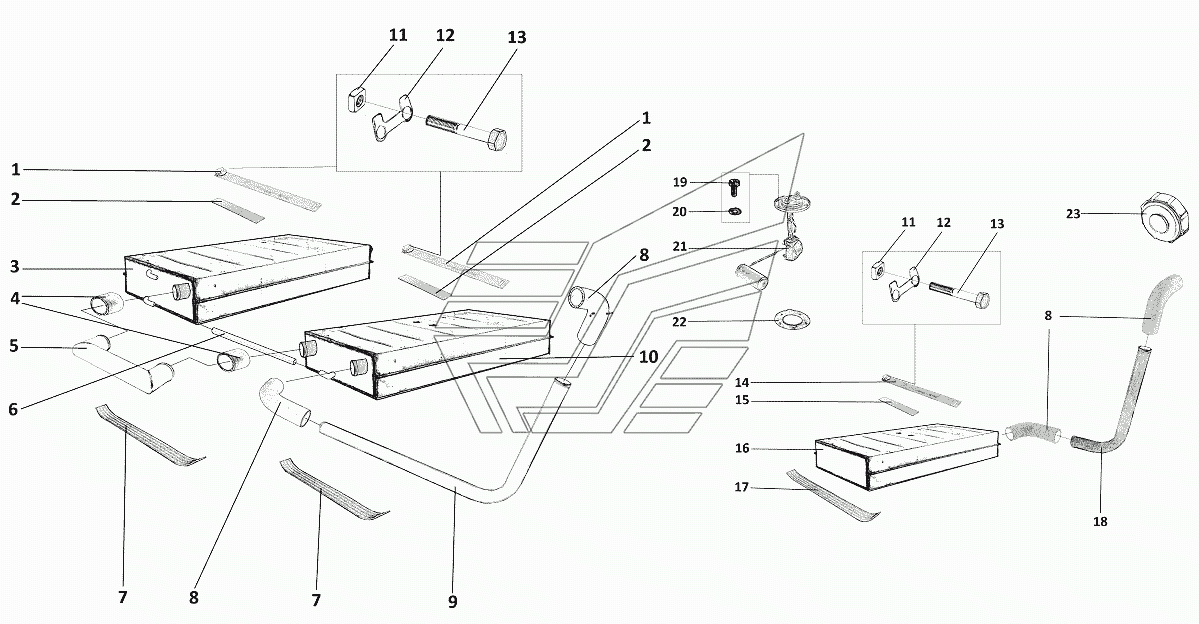

Паливні баки
100%
Назва деталі
Хомут кріплення паливного бака
Заводський номер
3404-1101332-50
Кількість на модель
8
№
1
Назва деталі
Прокладка хомута паливного бака
Заводський номер
3404-1101221-50
Кількість на модель
8
№
2
Назва деталі
Паливний бак №1
Заводський номер
3404-1101312-50
Кількість на модель
1
№
3
Назва деталі
Шланг
Заводський номер
3409-1101070
Кількість на модель
2
№
4
Назва деталі
Переливна труба
Заводський номер
3404-1101353-50
Кількість на модель
1
№
5
Назва деталі
Шланг
Заводський номер
3404-1104801-50
Кількість на модель
1
№
6
Назва деталі
Прокладка кріплення паливного бака
Заводський номер
3404-1101120-50
Кількість на модель
4
№
7
Назва деталі
Шланг
Заводський номер
52-1101070
Кількість на модель
4
№
8
Назва деталі
Наливна труба, ліва
Заводський номер
3404-1101181-50
Кількість на модель
1
№
9
Назва деталі
Паливний бак №2
Заводський номер
3404-1101212-50
Кількість на модель
1
№
10
Назва деталі
Гайка М37.001.112-91х8Н ОСТ __NT__3__1-6
Заводський номер
251107-П29
Кількість на модель
12
№
11
Назва деталі
Стопорна пластина
Заводський номер
73-1101224
Кількість на модель
12
№
12
Назва деталі
Болт M8x1x50
Заводський номер
201488-П29
Кількість на модель
12
№
13
Назва деталі
Хомут кріплення паливного бака
Заводський номер
3404-1101331-50
Кількість на модель
4
№
14
Назва деталі
Прокладка хомута паливного бака
Заводський номер
3404-1101220-50
Кількість на модель
4
№
15
Назва деталі
Паливний бак №3
Заводський номер
3404-1101012-50
Кількість на модель
1
№
16
Назва деталі
Прокладка кріплення паливного бака
Заводський номер
3404-1101121-50
Кількість на модель
2
№
17
Назва деталі
Права наливна труба
Заводський номер
3404-1101182-50
Кількість на модель
1
№
18
Назва деталі
Гвинт М12х37.001.130-81 ОСТ __NT__3__5-6g
Заводський номер
224598-П29
Кількість на модель
10
№
19
Назва деталі
Диск
Заводський номер
293196-П
Кількість на модель
10
№
20
Назва деталі
Датчик рівня палива
Заводський номер
3404-3827020-50
Кількість на модель
2
№
21
Назва деталі
Прокладка
Заводський номер
12-1101022
Кількість на модель
2
№
22
Назва деталі
Пробка паливного бака
Заводський номер
3404-1103010-50
Кількість на модель
2
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут кріплення паливного бака | 3404-1101332-50 | 8 | 8 | 1 | |||
| 2 | Прокладка хомута паливного бака | 3404-1101221-50 | 8 | 8 | 2 | |||
| 3 | Паливний бак №1 | 3404-1101312-50 | 1 | 1 | 3 | |||
| 4 | Шланг | 3409-1101070 | 2 | 2 | 4 | |||
| 5 | Переливна труба | 3404-1101353-50 | 1 | 1 | 5 | |||
| 6 | Шланг | 3404-1104801-50 | 1 | 1 | 6 | |||
| 7 | Прокладка кріплення паливного бака | 3404-1101120-50 | 4 | 4 | 7 | |||
| 8 | Шланг | 52-1101070 | 4 | 4 | 8 | |||
| 9 | Наливна труба, ліва | 3404-1101181-50 | 1 | 1 | 9 | |||
| 10 | Паливний бак №2 | 3404-1101212-50 | 1 | 1 | 10 | |||
| 11 | Гайка М37.001.112-91х8Н ОСТ __NT__3__1-6 | 251107-П29 | 12 | 12 | 11 | |||
| 12 | Стопорна пластина | 73-1101224 | 12 | 12 | 12 | |||
| 13 | Болт M8x1x50 | 201488-П29 | 12 | 12 | 13 | |||
| 14 | Хомут кріплення паливного бака | 3404-1101331-50 | 4 | 4 | 14 | |||
| 15 | Прокладка хомута паливного бака | 3404-1101220-50 | 4 | 4 | 15 | |||
| 16 | Паливний бак №3 | 3404-1101012-50 | 1 | 1 | 16 | |||
| 17 | Прокладка кріплення паливного бака | 3404-1101121-50 | 2 | 2 | 17 | |||
| 18 | Права наливна труба | 3404-1101182-50 | 1 | 1 | 18 | |||
| 19 | Гвинт М12х37.001.130-81 ОСТ __NT__3__5-6g | 224598-П29 | 10 | 10 | 19 | |||
| 20 | Диск | 293196-П | 10 | 10 | 20 | |||
| 21 | Датчик рівня палива | 3404-3827020-50 | 2 | 2 | 21 | |||
| 22 | Прокладка | 12-1101022 | 2 | 2 | 22 | |||
| 23 | Пробка паливного бака | 3404-1103010-50 | 2 | 2 | 23 |
