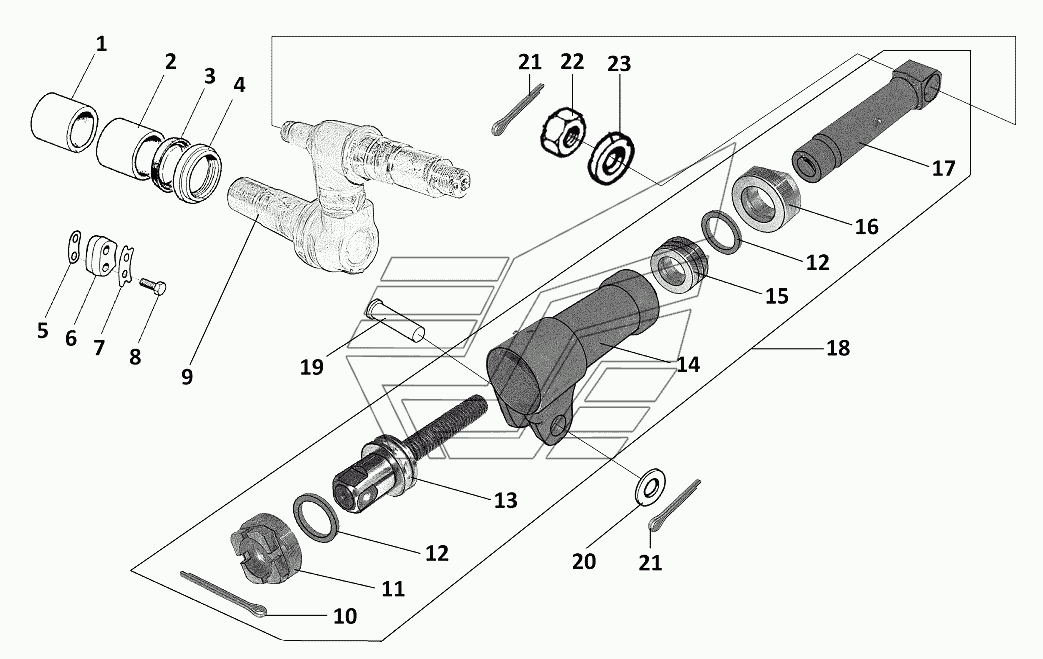

Підвіска направляючого колеса і пристрій натягу гусениці
100%
Назва деталі
Внутрішня втулка балансира
Заводський номер
3409А-2946055
Кількість на модель
2
№
1
Назва деталі
Зовнішня втулка балансира
Заводський номер
3409А-2946054
Кількість на модель
2
№
2
Назва деталі
Ущільнювач маточини переднього колеса з пружиною у зборі
Заводський номер
69-3103038
Кількість на модель
2
№
3
Назва деталі
Обойма сальника осі балансира котка
Заводський номер
3409А-2946030
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
47-3203053-01
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
47-3203054-01
Кількість на модель
4
№
5
Назва деталі
Блокування балансування роликів
Заводський номер
47-3203052-01
Кількість на модель
2
№
6
Назва деталі
Стопорна пластина для балансирних болтів
Заводський номер
47-3203055-01
Кількість на модель
2
№
7
Назва деталі
Болт M37.001.123-9612-6gx__NT__3__ OST __NT__4__40
Заводський номер
201544-П29
Кількість на модель
4
№
8
Назва деталі
Балансир направляючого колеса
Заводський номер
3409-2948010-50
Кількість на модель
2
№
9
Назва деталі
Шплінт 6,3х63
Заводський номер
4598711232
Кількість на модель
2
№
10
Назва деталі
Гвинт гільзи
Заводський номер
3409-3211043-50
Кількість на модель
2
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
47-3203020-01
Кількість на модель
4
№
12
Назва деталі
Гвинт натяжний з підшипником
Заводський номер
3409-3211095-50
Кількість на модель
2
№
13
Назва деталі
Гільза з вушками
Заводський номер
3409-3211020-60
Кількість на модель
2
№
14
Назва деталі
Гайка напрямна
Заводський номер
3409-3211033-50
Кількість на модель
2
№
15
Назва деталі
Гвинт гільзи
Заводський номер
3409-3211040
Кількість на модель
2
№
16
Назва деталі
Шток із наконечником
Заводський номер
3409-3211025-50
Кількість на модель
2
№
17
Назва деталі
Механізм натягу в зборі
Заводський номер
3409-3211010-60
Кількість на модель
2
№
18
Назва деталі
Палец
Заводський номер
3409-3211041
Кількість на модель
2
№
19
Назва деталі
Диск
Заводський номер
293531-П29
Кількість на модель
2
№
20
Назва деталі
Шплінт 4х35
Заводський номер
258055-П29
Кількість на модель
4
№
21
Назва деталі
Горіх
Заводський номер
292964-П29
Кількість на модель
2
№
22
Назва деталі
Регулювальна шайба
Заводський номер
3409-3211042
Кількість на модель
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Внутрішня втулка балансира | 3409А-2946055 | 2 | 2 | 1 | |||
| 2 | Зовнішня втулка балансира | 3409А-2946054 | 2 | 2 | 2 | |||
| 3 | Ущільнювач маточини переднього колеса з пружиною у зборі | 69-3103038 | 2 | 2 | 3 | |||
| 4 | Обойма сальника осі балансира котка | 3409А-2946030 | 2 | 2 | 4 | |||
| 5 | Прокладка | 47-3203053-01 | 2 | 2 | 5 | |||
| 5 | Прокладка | 47-3203054-01 | 4 | 4 | 5 | |||
| 6 | Блокування балансування роликів | 47-3203052-01 | 2 | 2 | 6 | |||
| 7 | Стопорна пластина для балансирних болтів | 47-3203055-01 | 2 | 2 | 7 | |||
| 8 | Болт M37.001.123-9612-6gx__NT__3__ OST __NT__4__40 | 201544-П29 | 4 | 4 | 8 | |||
| 9 | Балансир направляючого колеса | 3409-2948010-50 | 2 | 2 | 9 | |||
| 10 | Шплінт 6,3х63 | 4598711232 | 2 | 2 | 10 | |||
| 11 | Гвинт гільзи | 3409-3211043-50 | 2 | 2 | 11 | |||
| 12 | Ущільнювальне кільце | 47-3203020-01 | 4 | 4 | 12 | |||
| 13 | Гвинт натяжний з підшипником | 3409-3211095-50 | 2 | 2 | 13 | |||
| 14 | Гільза з вушками | 3409-3211020-60 | 2 | 2 | 14 | |||
| 15 | Гайка напрямна | 3409-3211033-50 | 2 | 2 | 15 | |||
| 16 | Гвинт гільзи | 3409-3211040 | 2 | 2 | 16 | |||
| 17 | Шток із наконечником | 3409-3211025-50 | 2 | 2 | 17 | |||
| 18 | Механізм натягу в зборі | 3409-3211010-60 | 2 | 2 | 18 | |||
| 19 | Палец | 3409-3211041 | 2 | 2 | 19 | |||
| 20 | Диск | 293531-П29 | 2 | 2 | 20 | |||
| 21 | Шплінт 4х35 | 258055-П29 | 4 | 4 | 21 | |||
| 22 | Горіх | 292964-П29 | 2 | 2 | 22 | |||
| 23 | Регулювальна шайба | 3409-3211042 | 23 |
