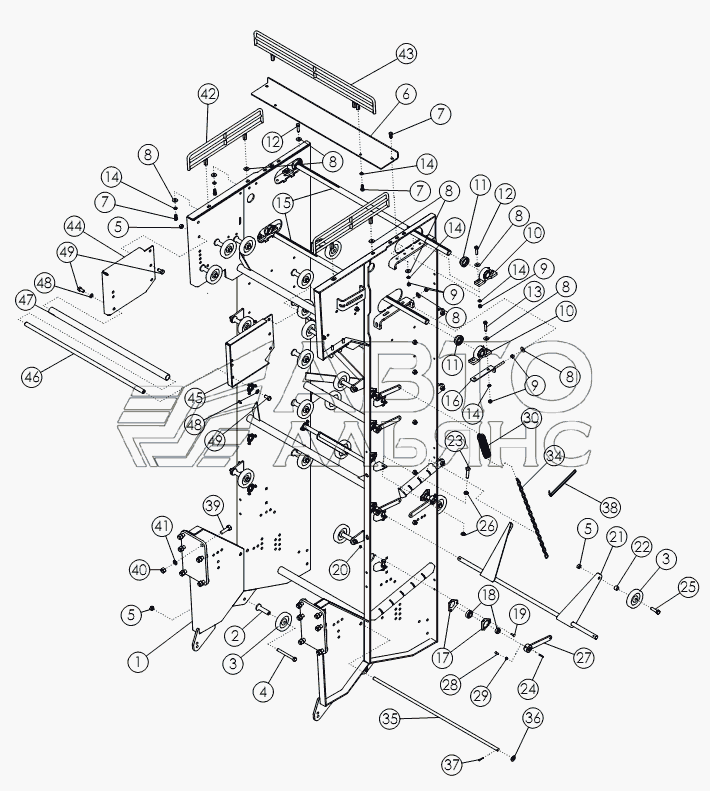

Вертикальний транспортер
100%
Назва деталі
Вертикальна рама
Заводський номер
57911
Кількість на модель
1
№
1
Назва деталі
Опора ролика
Заводський номер
64192
Кількість на модель
28
№
2
Назва деталі
Відеоролик
Заводський номер
53825
Кількість на модель
40
№
3
Назва деталі
Болт 63x6.00 NC GR5 ZP
Заводський номер
1013068
Кількість на модель
28
№
4
Назва деталі
NUT-TOPLOCK: .63 NC GR5 ZP
Заводський номер
1016595
Кількість на модель
46
№
5
Назва деталі
Полка
Заводський номер
57916
Кількість на модель
1
№
6
Назва деталі
BOLT-HEX: .50 X 1.25 NC GR5 ZP
Заводський номер
1011606
Кількість на модель
8
№
7
Назва деталі
WASHER-FLAT: .50 ZP
Заводський номер
1014443
Кількість на модель
22
№
8
Назва деталі
Шестигранний гайковий ключ
Заводський номер
1011577
Кількість на модель
14
№
9
Назва деталі
ПІДШИПНИК-ПОДУШКА 1-3/4
Заводський номер
52405
Кількість на модель
4
№
10
Назва деталі
SEAL PROTECTOR 1.75
Заводський номер
52382
Кількість на модель
4
№
11
Назва деталі
BOLT-HEX: .50 X 2.00 NC GR5 ZP
Заводський номер
1011609
Кількість на модель
4
№
12
Назва деталі
гвинт
Заводський номер
1011610
Кількість на модель
4
№
13
Назва деталі
Фіксатор шайби
Заводський номер
1011581
Кількість на модель
16
№
14
Назва деталі
Вал
Заводський номер
68650
Кількість на модель
2
№
15
Назва деталі
Пластина
Заводський номер
68655
Кількість на модель
2
№
16
Назва деталі
Гніздо підшипника
Заводський номер
53945
Кількість на модель
24
№
17
Назва деталі
Подшипник
Заводський номер
53944
Кількість на модель
12
№
18
Назва деталі
Болт 31x1.00 NC GR5 ZP
Заводський номер
1017255
Кількість на модель
36
№
19
Назва деталі
NUT-TOPLOCK: .31 NC GR5 ZP
Заводський номер
1030700
Кількість на модель
36
№
20
Назва деталі
Натягувач
Заводський номер
53401
Кількість на модель
6
№
21
Назва деталі
Втулка
Заводський номер
64253
Кількість на модель
12
№
22
Назва деталі
BOLT-HEX: .63 X 2.25 NC GR5 ZP
Заводський номер
1017526
Кількість на модель
8
№
23
Назва деталі
шпонка
Заводський номер
54638
Кількість на модель
12
№
24
Назва деталі
Болт 63x2.50 NC GR5 ZP
Заводський номер
1013023
Кількість на модель
12
№
25
Назва деталі
NUT-JAM: .63 NC GR2 ZP
Заводський номер
1026259
Кількість на модель
16
№
26
Назва деталі
Важіль
Заводський номер
50718
Кількість на модель
12
№
27
Назва деталі
Установчий гвинт
Заводський номер
50813
Кількість на модель
12
№
28
Назва деталі
NUT-JAM: .38 NC GR2 ZP
Заводський номер
1013519
Кількість на модель
12
№
29
Назва деталі
Пружина
Заводський номер
53159
Кількість на модель
12
№
30
Назва деталі
Ланцюжок
Заводський номер
57937
Кількість на модель
4
№
31
Назва деталі
Ланцюжок
Заводський номер
57938
Кількість на модель
2
№
32
Назва деталі
Ланцюжок
Заводський номер
57939
Кількість на модель
4
№
33
Назва деталі
Гвинт.
Заводський номер
57940
Кількість на модель
2
№
34
Назва деталі
Розпірка
Заводський номер
62896
Кількість на модель
1
№
35
Назва деталі
Шайба плоска SAE .75 ZP
Заводський номер
1012634
Кількість на модель
2
№
36
Назва деталі
PIN-COTTER .16 X 1.50 ZP
Заводський номер
1011984
Кількість на модель
2
№
37
Назва деталі
Стяжка
Заводський номер
1017248
Кількість на модель
4
№
38
Назва деталі
BOLT-HEX: .75 X2.50 NC GR5 ZP
Заводський номер
1016598
Кількість на модель
12
№
39
Назва деталі
NUT-HEX: .75 NC GR2 ZP
Заводський номер
1011620
Кількість на модель
12
№
40
Назва деталі
WASHER-LOCK: .75 ZP
Заводський номер
1012061
Кількість на модель
12
№
41
Назва деталі
Бічна решітка
Заводський номер
58900
Кількість на модель
2
№
42
Назва деталі
Задня решітка
Заводський номер
58898
Кількість на модель
1
№
43
Назва деталі
Права боковина
Заводський номер
54805
Кількість на модель
1
№
44
Назва деталі
Ліва боковина
Заводський номер
54778
Кількість на модель
1
№
45
Назва деталі
Труба__NT__0__
Заводський номер
56754
Кількість на модель
1
№
46
Назва деталі
Пластиковий чохол
Заводський номер
56773
Кількість на модель
1
№
47
Назва деталі
WASHER-LOCK: .63 ZP
Заводський номер
1011813
Кількість на модель
2
№
48
Назва деталі
BOLT-HEX: .63 X 1.25 NC GR5 ZP
Заводський номер
1032509
Кількість на модель
8
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вертикальна рама | 57911 | 1 | 1 | 1 | |||
| 2 | Опора ролика | 64192 | 28 | 28 | 2 | |||
| 3 | Відеоролик | 53825 | 40 | 40 | 3 | |||
| 4 | Болт 63x6.00 NC GR5 ZP | 1013068 | 28 | 28 | 4 | |||
| 5 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 46 | 46 | 5 | |||
| 6 | Полка | 57916 | 1 | 1 | 6 | |||
| 7 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | 1011606 | 8 | 8 | 7 | |||
| 8 | WASHER-FLAT: .50 ZP | 1014443 | 22 | 22 | 8 | |||
| 9 | Шестигранний гайковий ключ | 1011577 | 14 | 14 | 9 | |||
| 10 | ПІДШИПНИК-ПОДУШКА 1-3/4 | 52405 | 4 | 4 | 10 | |||
| 11 | SEAL PROTECTOR 1.75 | 52382 | 4 | 4 | 11 | |||
| 12 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | 1011609 | 4 | 4 | 12 | |||
| 13 | гвинт | 1011610 | 4 | 4 | 13 | |||
| 14 | Фіксатор шайби | 1011581 | 16 | 16 | 14 | |||
| 15 | Вал | 68650 | 2 | 2 | 15 | |||
| 16 | Пластина | 68655 | 2 | 2 | 16 | |||
| 17 | Гніздо підшипника | 53945 | 24 | 24 | 17 | |||
| 18 | Подшипник | 53944 | 12 | 12 | 18 | |||
| 19 | Болт 31x1.00 NC GR5 ZP | 1017255 | 36 | 36 | 19 | |||
| 20 | NUT-TOPLOCK: .31 NC GR5 ZP | 1030700 | 36 | 36 | 20 | |||
| 21 | Натягувач | 53401 | 6 | 6 | 21 | |||
| 22 | Втулка | 64253 | 12 | 12 | 22 | |||
| 23 | BOLT-HEX: .63 X 2.25 NC GR5 ZP | 1017526 | 8 | 8 | 23 | |||
| 24 | шпонка | 54638 | 12 | 12 | 24 | |||
| 25 | Болт 63x2.50 NC GR5 ZP | 1013023 | 12 | 12 | 25 | |||
| 26 | NUT-JAM: .63 NC GR2 ZP | 1026259 | 16 | 16 | 26 | |||
| 27 | Важіль | 50718 | 12 | 12 | 27 | |||
| 28 | Установчий гвинт | 50813 | 12 | 12 | 28 | |||
| 29 | NUT-JAM: .38 NC GR2 ZP | 1013519 | 12 | 12 | 29 | |||
| 30 | Пружина | 53159 | 12 | 12 | 30 | |||
| 31 | Ланцюжок | 57937 | 4 | 4 | 31 | |||
| 32 | Ланцюжок | 57938 | 2 | 2 | 32 | |||
| 33 | Ланцюжок | 57939 | 4 | 4 | 33 | |||
| 34 | Гвинт. | 57940 | 2 | 2 | 34 | |||
| 35 | Розпірка | 62896 | 1 | 1 | 35 | |||
| 36 | Шайба плоска SAE .75 ZP | 1012634 | 2 | 2 | 36 | |||
| 37 | PIN-COTTER .16 X 1.50 ZP | 1011984 | 2 | 2 | 37 | |||
| 38 | Стяжка | 1017248 | 4 | 4 | 38 | |||
| 39 | BOLT-HEX: .75 X2.50 NC GR5 ZP | 1016598 | 12 | 12 | 39 | |||
| 40 | NUT-HEX: .75 NC GR2 ZP | 1011620 | 12 | 12 | 40 | |||
| 41 | WASHER-LOCK: .75 ZP | 1012061 | 12 | 12 | 41 | |||
| 42 | Бічна решітка | 58900 | 2 | 2 | 42 | |||
| 43 | Задня решітка | 58898 | 1 | 1 | 43 | |||
| 44 | Права боковина | 54805 | 1 | 1 | 44 | |||
| 45 | Ліва боковина | 54778 | 1 | 1 | 45 | |||
| 46 | Труба__NT__0__ | 56754 | 1 | 1 | 46 | |||
| 47 | Пластиковий чохол | 56773 | 1 | 1 | 47 | |||
| 48 | WASHER-LOCK: .63 ZP | 1011813 | 2 | 2 | 48 | |||
| 49 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | 1032509 | 8 | 8 | 49 |
