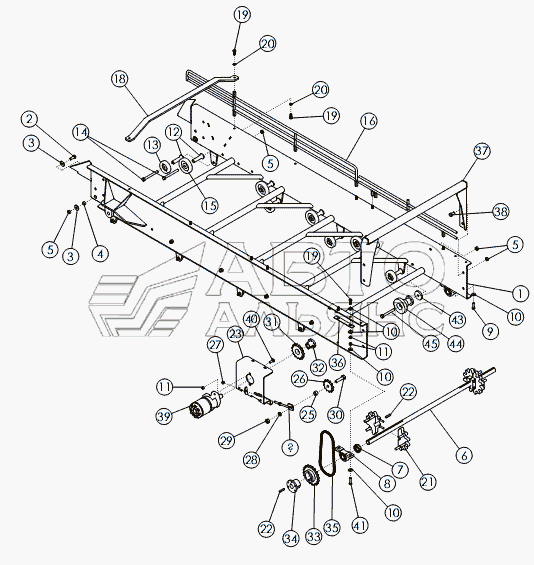

ПІДІЙМАЛЬНА СТРІЛА
100%
Назва деталі
Ремонтний комплект гідромотора
Заводський номер
57880
Кількість на модель
№
Назва деталі
WLDMT-Підйомна стріла 12R
Заводський номер
72756
Кількість на модель
1
№
1
Назва деталі
BOLT-HEX: .63 x 1.50 ND GR5 ZP
Заводський номер
1014349
Кількість на модель
2
№
2
Назва деталі
WASHER-FLAT: .63 ZP
Заводський номер
1013024
Кількість на модель
4
№
3
Назва деталі
Втулка
Заводський номер
53449
Кількість на модель
2
№
4
Назва деталі
NUT-TOPLOCK: .63 NC GR5 ZP
Заводський номер
1016595
Кількість на модель
24
№
5
Назва деталі
Вал
Заводський номер
68650
Кількість на модель
1
№
6
Назва деталі
SEAL PROTECTOR 1.75
Заводський номер
52382
Кількість на модель
2
№
7
Назва деталі
ПІДШИПНИК-ПОДУШКА 1-3/4
Заводський номер
52405
Кількість на модель
2
№
8
Назва деталі
BOLT-HEX: .50 X 1.75 NC GR5 ZP
Заводський номер
1011608
Кількість на модель
2
№
9
Назва деталі
WASHER-FLAT: .50 ZP
Заводський номер
1014443
Кількість на модель
8
№
10
Назва деталі
NUT-TOPLOCK: .50 NC GR5 ZP
Заводський номер
1027461
Кількість на модель
8
№
11
Назва деталі
Опора ролика
Заводський номер
64192
Кількість на модель
16
№
12
Назва деталі
Відеоролик
Заводський номер
53854
Кількість на модель
8
№
13
Назва деталі
Болт 63x6.00 NC GR5 ZP
Заводський номер
1013068
Кількість на модель
16
№
14
Назва деталі
Відеоролик
Заводський номер
53825
Кількість на модель
8
№
15
Назва деталі
Решітка
Заводський номер
64744
Кількість на модель
2
№
16
Назва деталі
Задня решітка
Заводський номер
58898
Кількість на модель
2
№
17
Назва деталі
Стяжка
Заводський номер
54803
Кількість на модель
1
№
18
Назва деталі
BOLT-HEX: .50 X 1.25 NC GR5 ZP
Заводський номер
1011606
Кількість на модель
14
№
19
Назва деталі
Фіксатор шайби
Заводський номер
1011581
Кількість на модель
12
№
20
Назва деталі
Зірочка
Заводський номер
68659
Кількість на модель
2
№
21
Назва деталі
SPROCKET - SPLIT 56MM
Заводський номер
68658
Кількість на модель
№
21
Назва деталі
КЛЮЧ .38 X .38 X 2.00
Заводський номер
50152
Кількість на модель
3
№
22
Назва деталі
Кріплення для зменшення WLDMT (заднє)
Заводський номер
72329
Кількість на модель
1
№
23
Назва деталі
Шпилька
Заводський номер
63876
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
58086
Кількість на модель
1
№
25
Назва деталі
Натяжна зірочка
Заводський номер
56334
Кількість на модель
1
№
26
Назва деталі
NUT-JAM: .50 NC GR2 ZP
Заводський номер
1011591
Кількість на модель
2
№
27
Назва деталі
WASHER-LOCK: .75 ZP
Заводський номер
1012061
Кількість на модель
1
№
28
Назва деталі
NUT-HEX: .75 NC GR2 ZP
Заводський номер
1011620
Кількість на модель
1
№
29
Назва деталі
BOLT-HEX: .75 X 3.00 NC GR5 ZP
Заводський номер
1012059
Кількість на модель
1
№
30
Назва деталі
Зірочка
Заводський номер
64155
Кількість на модель
1
№
31
Назва деталі
Перехідна конічна втулка
Заводський номер
53719
Кількість на модель
1
№
32
Назва деталі
Зірочка
Заводський номер
56650
Кількість на модель
1
№
33
Назва деталі
Перехідна конічна втулка
Заводський номер
50335
Кількість на модель
1
№
34
Назва деталі
Ланцюг
Заводський номер
64654
Кількість на модель
1
№
35
Назва деталі
Пластина
Заводський номер
64732
Кількість на модель
1
№
36
Назва деталі
Стяжка
Заводський номер
64578
Кількість на модель
1
№
37
Назва деталі
BOLT-HEX: .63 X 1.25 NC GR5 ZP
Заводський номер
1032509
Кількість на модель
4
№
38
Назва деталі
Великий гідромотор
Заводський номер
57686
Кількість на модель
1
№
39
Назва деталі
BOLT-CRG: .50 X 1.50 NC GR5 ZP
Заводський номер
1011660
Кількість на модель
2
№
40
Назва деталі
BOLT-HEX: .50 X 2.25 NC GR5 ZP
Заводський номер
1017708
Кількість на модель
2
№
41
Назва деталі
ПОСИЛАННЯ ЗМІЩЕННЯ 80H
Заводський номер
64675
Кількість на модель
2
№
42
Назва деталі
Проставка
Заводський номер
62932
Кількість на модель
2
№
43
Назва деталі
ROLLER-STEP 5
Заводський номер
68664
Кількість на модель
2
№
44
Назва деталі
BOLT - HEX: 63 X 450 NC GR5 ZP
Заводський номер
1013935
Кількість на модель
2
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ремонтний комплект гідромотора | 57880 | |||||||
| 1 | WLDMT-Підйомна стріла 12R | 72756 | 1 | 1 | 1 | |||
| 2 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | 1014349 | 2 | 2 | 2 | |||
| 3 | WASHER-FLAT: .63 ZP | 1013024 | 4 | 4 | 3 | |||
| 4 | Втулка | 53449 | 2 | 2 | 4 | |||
| 5 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 24 | 24 | 5 | |||
| 6 | Вал | 68650 | 1 | 1 | 6 | |||
| 7 | SEAL PROTECTOR 1.75 | 52382 | 2 | 2 | 7 | |||
| 8 | ПІДШИПНИК-ПОДУШКА 1-3/4 | 52405 | 2 | 2 | 8 | |||
| 9 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | 1011608 | 2 | 2 | 9 | |||
| 10 | WASHER-FLAT: .50 ZP | 1014443 | 8 | 8 | 10 | |||
| 11 | NUT-TOPLOCK: .50 NC GR5 ZP | 1027461 | 8 | 8 | 11 | |||
| 12 | Опора ролика | 64192 | 16 | 16 | 12 | |||
| 13 | Відеоролик | 53854 | 8 | 8 | 13 | |||
| 14 | Болт 63x6.00 NC GR5 ZP | 1013068 | 16 | 16 | 14 | |||
| 15 | Відеоролик | 53825 | 8 | 8 | 15 | |||
| 16 | Решітка | 64744 | 2 | 2 | 16 | |||
| 17 | Задня решітка | 58898 | 2 | 2 | 17 | |||
| 18 | Стяжка | 54803 | 1 | 1 | 18 | |||
| 19 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | 1011606 | 14 | 14 | 19 | |||
| 20 | Фіксатор шайби | 1011581 | 12 | 12 | 20 | |||
| 21 | Зірочка | 68659 | 2 | 2 | 21 | |||
| 21 | SPROCKET - SPLIT 56MM | 68658 | 21 | |||||
| 22 | КЛЮЧ .38 X .38 X 2.00 | 50152 | 3 | 3 | 22 | |||
| 23 | Кріплення для зменшення WLDMT (заднє) | 72329 | 1 | 1 | 23 | |||
| 24 | Шпилька | 63876 | 1 | 1 | 24 | |||
| 25 | Втулка | 58086 | 1 | 1 | 25 | |||
| 26 | Натяжна зірочка | 56334 | 1 | 1 | 26 | |||
| 27 | NUT-JAM: .50 NC GR2 ZP | 1011591 | 2 | 2 | 27 | |||
| 28 | WASHER-LOCK: .75 ZP | 1012061 | 1 | 1 | 28 | |||
| 29 | NUT-HEX: .75 NC GR2 ZP | 1011620 | 1 | 1 | 29 | |||
| 30 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | 1012059 | 1 | 1 | 30 | |||
| 31 | Зірочка | 64155 | 1 | 1 | 31 | |||
| 32 | Перехідна конічна втулка | 53719 | 1 | 1 | 32 | |||
| 33 | Зірочка | 56650 | 1 | 1 | 33 | |||
| 34 | Перехідна конічна втулка | 50335 | 1 | 1 | 34 | |||
| 35 | Ланцюг | 64654 | 1 | 1 | 35 | |||
| 36 | Пластина | 64732 | 1 | 1 | 36 | |||
| 37 | Стяжка | 64578 | 1 | 1 | 37 | |||
| 38 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | 1032509 | 4 | 4 | 38 | |||
| 39 | Великий гідромотор | 57686 | 1 | 1 | 39 | |||
| 40 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | 1011660 | 2 | 2 | 40 | |||
| 41 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | 1017708 | 2 | 2 | 41 | |||
| 42 | ПОСИЛАННЯ ЗМІЩЕННЯ 80H | 64675 | 2 | 2 | 42 | |||
| 43 | Проставка | 62932 | 2 | 2 | 43 | |||
| 44 | ROLLER-STEP 5 | 68664 | 2 | 2 | 44 | |||
| 45 | BOLT - HEX: 63 X 450 NC GR5 ZP | 1013935 | 2 | 2 | 45 |
