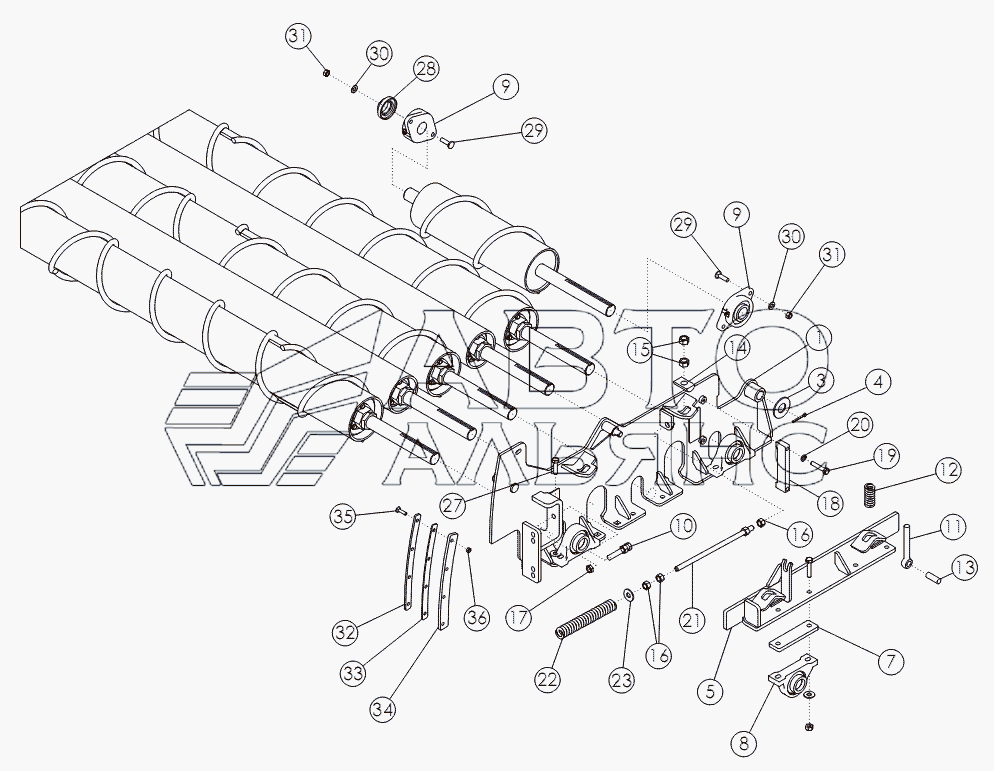

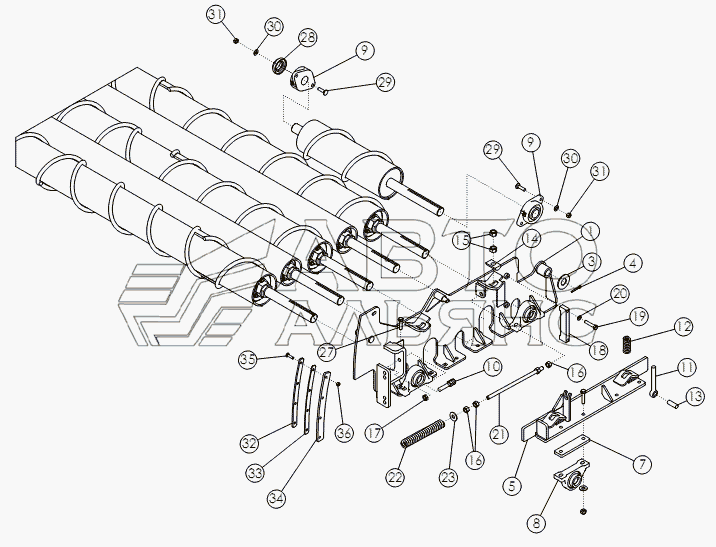

КОМПЛЕКТ ДЛЯ КРІПЛЕННЯ ЗАДНЬОГО ОЧИСНОГО ВАЛИКА
100%
Назва деталі
WLDMT-заднє кріплення 12R лівий
Заводський номер
72737
Кількість на модель
1
№
1
Назва деталі
WLDMT — заднє кріплення 12R правий
Заводський номер
72738
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
1013431
Кількість на модель
2
№
3
Назва деталі
Шплінт
Заводський номер
1016727
Кількість на модель
2
№
4
Назва деталі
Ліва пластина
Заводський номер
56681
Кількість на модель
1
№
5
Назва деталі
Права пластина
Заводський номер
56682
Кількість на модель
1
№
6
Назва деталі
Пластина
Заводський номер
57792
Кількість на модель
4
№
7
Назва деталі
ПІДШИПНИК-ПОДУШКА 1-3/4
Заводський номер
52405
Кількість на модель
10
№
8
Назва деталі
Фланцевий підшипник
Заводський номер
62134
Кількість на модель
4
№
9
Назва деталі
BOLT-HEX: .63 X 3.50 NC GR5 ZP FULL
Заводський номер
1032273
Кількість на модель
2
№
10
Назва деталі
Регулювальний болт
Заводський номер
56814
Кількість на модель
4
№
11
Назва деталі
Пружина
Заводський номер
57877
Кількість на модель
2
№
12
Назва деталі
Палець
Заводський номер
56675
Кількість на модель
4
№
13
Назва деталі
Плаваюча шайба
Заводський номер
56680
Кількість на модель
4
№
14
Назва деталі
NUT-HEX: .75 NC GR2 ZP
Заводський номер
1011620
Кількість на модель
8
№
15
Назва деталі
NUT-HEX: .63 NC GR2 ZP
Заводський номер
1011578
Кількість на модель
6
№
16
Назва деталі
NUT-JAM: .63 NC GR2 ZP
Заводський номер
1026259
Кількість на модель
4
№
17
Назва деталі
Обмежувач
Заводський номер
56677
Кількість на модель
2
№
18
Назва деталі
гвинт
Заводський номер
1011610
Кількість на модель
4
№
19
Назва деталі
Фіксатор шайби
Заводський номер
1011581
Кількість на модель
4
№
20
Назва деталі
Регулювальна шпилька
Заводський номер
56815
Кількість на модель
2
№
21
Назва деталі
Пружина
Заводський номер
57878
Кількість на модель
2
№
22
Назва деталі
WASHER-FLAT: .63 ZP
Заводський номер
1013024
Кількість на модель
2
№
23
Назва деталі
гвинт
Заводський номер
59103
Кількість на модель
8
№
24
Назва деталі
Диск
Заводський номер
59104
Кількість на модель
20
№
25
Назва деталі
Самоконтрастна гайка
Заводський номер
59105
Кількість на модель
20
№
26
Назва деталі
гвинт
Заводський номер
59102
Кількість на модель
12
№
27
Назва деталі
ЗАМОК-ЗАХИСНИК 1.75
Заводський номер
52383
Кількість на модель
2
№
28
Назва деталі
гвинт
Заводський номер
59517
Кількість на модель
8
№
29
Назва деталі
ПЛОСКА ШАЙБА
Заводський номер
1011584
Кількість на модель
8
№
30
Назва деталі
NUT-TOPLOCK: .50 NC GR5 ZP
Заводський номер
1027461
Кількість на модель
8
№
31
Назва деталі
ОПОРА НАПРЯМНОЇ ПЛАСТИНОВО-ВАЛЬЦОВОЇ МАШИНИ
Заводський номер
72744
Кількість на модель
2
№
32
Назва деталі
ОПОРА НАПРЯМНОЇ ПЛАСТИНОВО-ВАЛЬЦОВОЇ МАШИНИ
Заводський номер
72745
Кількість на модель
2
№
33
Назва деталі
ОПОРА НАПРЯМНОЇ ПЛАСТИНОВО-ВАЛЬЦОВОЇ МАШИНИ
Заводський номер
72746
Кількість на модель
2
№
34
Назва деталі
BOLT-CRG: .38 X 1.50 NC GR5 ZP
Заводський номер
58679
Кількість на модель
8
№
35
Назва деталі
NUT-TOPLOCK: .38 NC GR5 ZP
Заводський номер
1016999
Кількість на модель
8
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | WLDMT-заднє кріплення 12R лівий | 72737 | 1 | 1 | 1 | |||
| 2 | WLDMT — заднє кріплення 12R правий | 72738 | 1 | 1 | 2 | |||
| 3 | Диск | 1013431 | 2 | 2 | 3 | |||
| 4 | Шплінт | 1016727 | 2 | 2 | 4 | |||
| 5 | Ліва пластина | 56681 | 1 | 1 | 5 | |||
| 6 | Права пластина | 56682 | 1 | 1 | 6 | |||
| 7 | Пластина | 57792 | 4 | 4 | 7 | |||
| 8 | ПІДШИПНИК-ПОДУШКА 1-3/4 | 52405 | 10 | 10 | 8 | |||
| 9 | Фланцевий підшипник | 62134 | 4 | 4 | 9 | |||
| 10 | BOLT-HEX: .63 X 3.50 NC GR5 ZP FULL | 1032273 | 2 | 2 | 10 | |||
| 11 | Регулювальний болт | 56814 | 4 | 4 | 11 | |||
| 12 | Пружина | 57877 | 2 | 2 | 12 | |||
| 13 | Палець | 56675 | 4 | 4 | 13 | |||
| 14 | Плаваюча шайба | 56680 | 4 | 4 | 14 | |||
| 15 | NUT-HEX: .75 NC GR2 ZP | 1011620 | 8 | 8 | 15 | |||
| 16 | NUT-HEX: .63 NC GR2 ZP | 1011578 | 6 | 6 | 16 | |||
| 17 | NUT-JAM: .63 NC GR2 ZP | 1026259 | 4 | 4 | 17 | |||
| 18 | Обмежувач | 56677 | 2 | 2 | 18 | |||
| 19 | гвинт | 1011610 | 4 | 4 | 19 | |||
| 20 | Фіксатор шайби | 1011581 | 4 | 4 | 20 | |||
| 21 | Регулювальна шпилька | 56815 | 2 | 2 | 21 | |||
| 22 | Пружина | 57878 | 2 | 2 | 22 | |||
| 23 | WASHER-FLAT: .63 ZP | 1013024 | 2 | 2 | 23 | |||
| 24 | гвинт | 59103 | 8 | 8 | 24 | |||
| 25 | Диск | 59104 | 20 | 20 | 25 | |||
| 26 | Самоконтрастна гайка | 59105 | 20 | 20 | 26 | |||
| 27 | гвинт | 59102 | 12 | 12 | 27 | |||
| 28 | ЗАМОК-ЗАХИСНИК 1.75 | 52383 | 2 | 2 | 28 | |||
| 29 | гвинт | 59517 | 8 | 8 | 29 | |||
| 30 | ПЛОСКА ШАЙБА | 1011584 | 8 | 8 | 30 | |||
| 31 | NUT-TOPLOCK: .50 NC GR5 ZP | 1027461 | 8 | 8 | 31 | |||
| 32 | ОПОРА НАПРЯМНОЇ ПЛАСТИНОВО-ВАЛЬЦОВОЇ МАШИНИ | 72744 | 2 | 2 | 32 | |||
| 33 | ОПОРА НАПРЯМНОЇ ПЛАСТИНОВО-ВАЛЬЦОВОЇ МАШИНИ | 72745 | 2 | 2 | 33 | |||
| 34 | ОПОРА НАПРЯМНОЇ ПЛАСТИНОВО-ВАЛЬЦОВОЇ МАШИНИ | 72746 | 2 | 2 | 34 | |||
| 35 | BOLT-CRG: .38 X 1.50 NC GR5 ZP | 58679 | 8 | 8 | 35 | |||
| 36 | NUT-TOPLOCK: .38 NC GR5 ZP | 1016999 | 8 | 8 | 36 |
