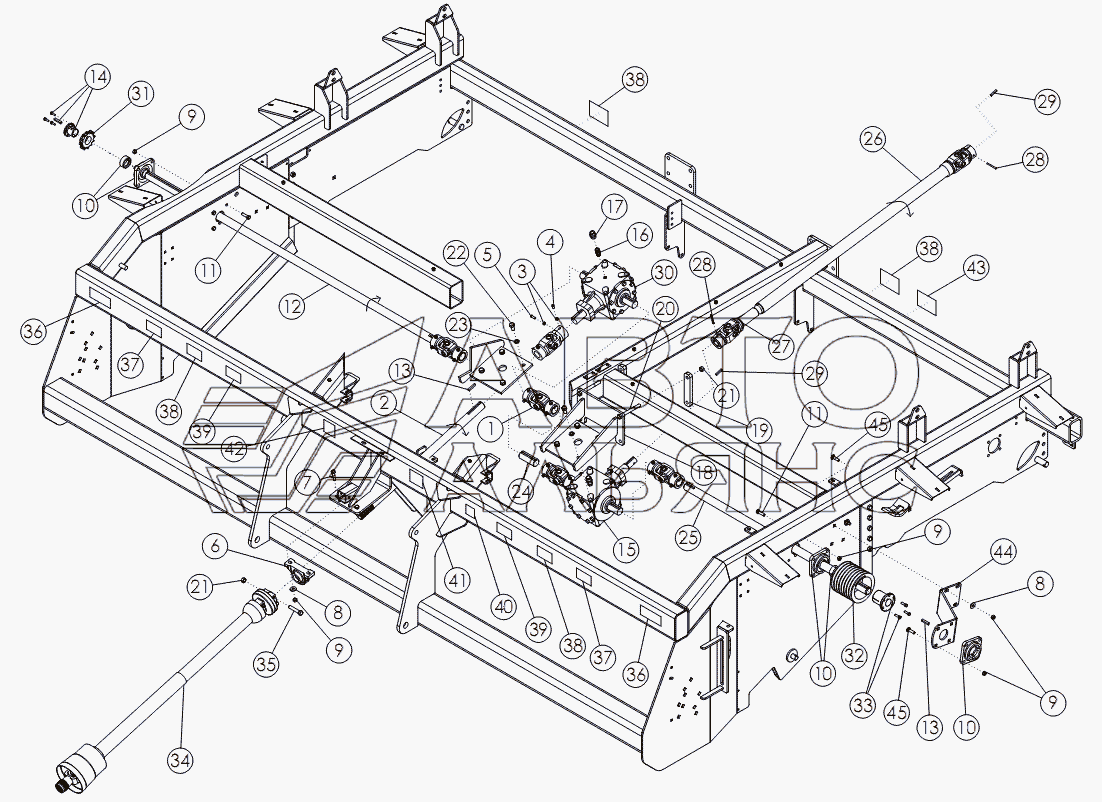

ГОЛОВНИЙ ПРИВІД
100%
Назва деталі
Карданне з'єднання
Заводський номер
53642
Кількість на модель
5
№
1
Назва деталі
Вал
Заводський номер
56775
Кількість на модель
1
№
2
Назва деталі
NUT-JAM: .38 NC GR2 ZP
Заводський номер
1013519
Кількість на модель
20
№
3
Назва деталі
КОМПЛЕКТ ГВИНТІВ: C-P .38 X .75 NC GR8
Заводський номер
1030708
Кількість на модель
10
№
4
Назва деталі
КОМПЛЕКТ ГВИНТІВ: C-P .38 X 1.00 NC GR8
Заводський номер
1030709
Кількість на модель
10
№
5
Назва деталі
ПІДШИПНИК-ПОДУШКА 1-3/4
Заводський номер
52405
Кількість на модель
1
№
6
Назва деталі
BOLT-HEX: .50 X 2.25 NC GR5 ZP
Заводський номер
1017708
Кількість на модель
2
№
7
Назва деталі
WASHER-FLAT: .50 ZP
Заводський номер
1014443
Кількість на модель
6
№
8
Назва деталі
NUT-TOPLOCK: .50 NC GR5 ZP
Заводський номер
1027461
Кількість на модель
18
№
9
Назва деталі
Фланцевий підшипник 1.75
Заводський номер
52404
Кількість на модель
2
№
10
Назва деталі
BOLT-HEX: .50 X 1.75 NC GR5 ZP
Заводський номер
1011608
Кількість на модель
8
№
11
Назва деталі
ВАЛ - ПРИВІД 8R
Заводський номер
56759
Кількість на модель
1
№
12
Назва деталі
КЛЮЧ .38 X .38 X 2.00
Заводський номер
50152
Кількість на модель
11
№
13
Назва деталі
Перехідна конічна втулка
Заводський номер
53641
Кількість на модель
1
№
14
Назва деталі
Редуктор __NT__0__
Заводський номер
63847
Кількість на модель
1
№
15
Назва деталі
Мило
Заводський номер
69128
Кількість на модель
2
№
16
Назва деталі
Мило
Заводський номер
55730
Кількість на модель
2
№
17
Назва деталі
Кронштейн для кріплення
Заводський номер
62204
Кількість на модель
1
№
18
Назва деталі
Пластина
Заводський номер
62544
Кількість на модель
2
№
19
Назва деталі
гвинт
Заводський номер
1032504
Кількість на модель
4
№
20
Назва деталі
NUT-TOPLOCK: .63 NC GR5 ZP
Заводський номер
1016595
Кількість на модель
6
№
21
Назва деталі
BOLT-HEX: .63 X 1.25 NC GR5 ZP
Заводський номер
1032509
Кількість на модель
8
№
22
Назва деталі
WASHER-LOCK: .63 ZP
Заводський номер
1011813
Кількість на модель
8
№
23
Назва деталі
Валик
Заводський номер
57934
Кількість на модель
1
№
24
Назва деталі
ВАЛ - ПРИВІД, ЛІВИЙ, ДОВГИЙ
Заводський номер
58336
Кількість на модель
1
№
25
Назва деталі
Довгий карданний вал
Заводський номер
57924
Кількість на модель
1
№
26
Назва деталі
Універсальний комплект
Заводський номер
57925
Кількість на модель
1
№
27
Назва деталі
PIN - ROLL: 25 X 275 NP
Заводський номер
58489
Кількість на модель
2
№
28
Назва деталі
шпонка
Заводський номер
58396
Кількість на модель
2
№
29
Назва деталі
Редуктор __NT__0__
Заводський номер
63846
Кількість на модель
1
№
30
Назва деталі
Зірочка
Заводський номер
62034
Кількість на модель
1
№
31
Назва деталі
Шківи
Заводський номер
57680
Кількість на модель
1
№
32
Назва деталі
Шківи
Заводський номер
57681
Кількість на модель
№
32
Назва деталі
Шківи
Заводський номер
57679
Кількість на модель
№
32
Назва деталі
Хаб
Заводський номер
55123
Кількість на модель
1
№
33
Назва деталі
Карданний вал від BOM
Заводський номер
51480
Кількість на модель
№
34
Назва деталі
Карданний вал від BOM
Заводський номер
51481
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
1030704
Кількість на модель
2
№
35
Назва деталі
НАКЛЕЙКА — НЕБЕЗПЕКА
Заводський номер
64617
Кількість на модель
2
№
36
Назва деталі
НАКЛЕЙКА-ПОПЕРЕДЖЕННЯ
Заводський номер
52334
Кількість на модель
2
№
37
Назва деталі
НЕБЕЗПЕКА, ПЕРЕСТЕЙКА
Заводський номер
52338
Кількість на модель
4
№
38
Назва деталі
НАКЛЕЙКА — НЕБЕЗПЕКА
Заводський номер
52329
Кількість на модель
2
№
39
Назва деталі
Наклейка — Увімкнути ВПП
Заводський номер
64616
Кількість на модель
1
№
40
Назва деталі
НАКЛЕЙКА-ПОПЕРЕДЖЕННЯ
Заводський номер
62964
Кількість на модель
1
№
41
Назва деталі
НАКЛЕЙКА — НЕБЕЗПЕКА
Заводський номер
53747
Кількість на модель
1
№
42
Назва деталі
НАКЛЕЙКА — ОБЕРЕЖНО
Заводський номер
59614
Кількість на модель
1
№
43
Назва деталі
КРІПЛЕННЯ — ОПОРНИЙ ПІДШИПНИК
Заводський номер
68111
Кількість на модель
1
№
44
Назва деталі
гвинт
Заводський номер
59517
Кількість на модель
8
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карданне з'єднання | 53642 | 5 | 5 | 1 | |||
| 2 | Вал | 56775 | 1 | 1 | 2 | |||
| 3 | NUT-JAM: .38 NC GR2 ZP | 1013519 | 20 | 20 | 3 | |||
| 4 | КОМПЛЕКТ ГВИНТІВ: C-P .38 X .75 NC GR8 | 1030708 | 10 | 10 | 4 | |||
| 5 | КОМПЛЕКТ ГВИНТІВ: C-P .38 X 1.00 NC GR8 | 1030709 | 10 | 10 | 5 | |||
| 6 | ПІДШИПНИК-ПОДУШКА 1-3/4 | 52405 | 1 | 1 | 6 | |||
| 7 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | 1017708 | 2 | 2 | 7 | |||
| 8 | WASHER-FLAT: .50 ZP | 1014443 | 6 | 6 | 8 | |||
| 9 | NUT-TOPLOCK: .50 NC GR5 ZP | 1027461 | 18 | 18 | 9 | |||
| 10 | Фланцевий підшипник 1.75 | 52404 | 2 | 2 | 10 | |||
| 11 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | 1011608 | 8 | 8 | 11 | |||
| 12 | ВАЛ - ПРИВІД 8R | 56759 | 1 | 1 | 12 | |||
| 13 | КЛЮЧ .38 X .38 X 2.00 | 50152 | 11 | 11 | 13 | |||
| 14 | Перехідна конічна втулка | 53641 | 1 | 1 | 14 | |||
| 15 | Редуктор __NT__0__ | 63847 | 1 | 1 | 15 | |||
| 16 | Мило | 69128 | 2 | 2 | 16 | |||
| 17 | Мило | 55730 | 2 | 2 | 17 | |||
| 18 | Кронштейн для кріплення | 62204 | 1 | 1 | 18 | |||
| 19 | Пластина | 62544 | 2 | 2 | 19 | |||
| 20 | гвинт | 1032504 | 4 | 4 | 20 | |||
| 21 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 6 | 6 | 21 | |||
| 22 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | 1032509 | 8 | 8 | 22 | |||
| 23 | WASHER-LOCK: .63 ZP | 1011813 | 8 | 8 | 23 | |||
| 24 | Валик | 57934 | 1 | 1 | 24 | |||
| 25 | ВАЛ - ПРИВІД, ЛІВИЙ, ДОВГИЙ | 58336 | 1 | 1 | 25 | |||
| 26 | Довгий карданний вал | 57924 | 1 | 1 | 26 | |||
| 27 | Універсальний комплект | 57925 | 1 | 1 | 27 | |||
| 28 | PIN - ROLL: 25 X 275 NP | 58489 | 2 | 2 | 28 | |||
| 29 | шпонка | 58396 | 2 | 2 | 29 | |||
| 30 | Редуктор __NT__0__ | 63846 | 1 | 1 | 30 | |||
| 31 | Зірочка | 62034 | 1 | 1 | 31 | |||
| 32 | Шківи | 57680 | 1 | 1 | 32 | |||
| 32 | Шківи | 57681 | 32 | |||||
| 32 | Шківи | 57679 | 32 | |||||
| 33 | Хаб | 55123 | 1 | 1 | 33 | |||
| 34 | Карданний вал від BOM | 51480 | 34 | |||||
| 34 | Карданний вал від BOM | 51481 | 1 | 1 | 34 | |||
| 35 | гвинт | 1030704 | 2 | 2 | 35 | |||
| 36 | НАКЛЕЙКА — НЕБЕЗПЕКА | 64617 | 2 | 2 | 36 | |||
| 37 | НАКЛЕЙКА-ПОПЕРЕДЖЕННЯ | 52334 | 2 | 2 | 37 | |||
| 38 | НЕБЕЗПЕКА, ПЕРЕСТЕЙКА | 52338 | 4 | 4 | 38 | |||
| 39 | НАКЛЕЙКА — НЕБЕЗПЕКА | 52329 | 2 | 2 | 39 | |||
| 40 | Наклейка — Увімкнути ВПП | 64616 | 1 | 1 | 40 | |||
| 41 | НАКЛЕЙКА-ПОПЕРЕДЖЕННЯ | 62964 | 1 | 1 | 41 | |||
| 42 | НАКЛЕЙКА — НЕБЕЗПЕКА | 53747 | 1 | 1 | 42 | |||
| 43 | НАКЛЕЙКА — ОБЕРЕЖНО | 59614 | 1 | 1 | 43 | |||
| 44 | КРІПЛЕННЯ — ОПОРНИЙ ПІДШИПНИК | 68111 | 1 | 1 | 44 | |||
| 45 | гвинт | 59517 | 8 | 8 | 45 |
