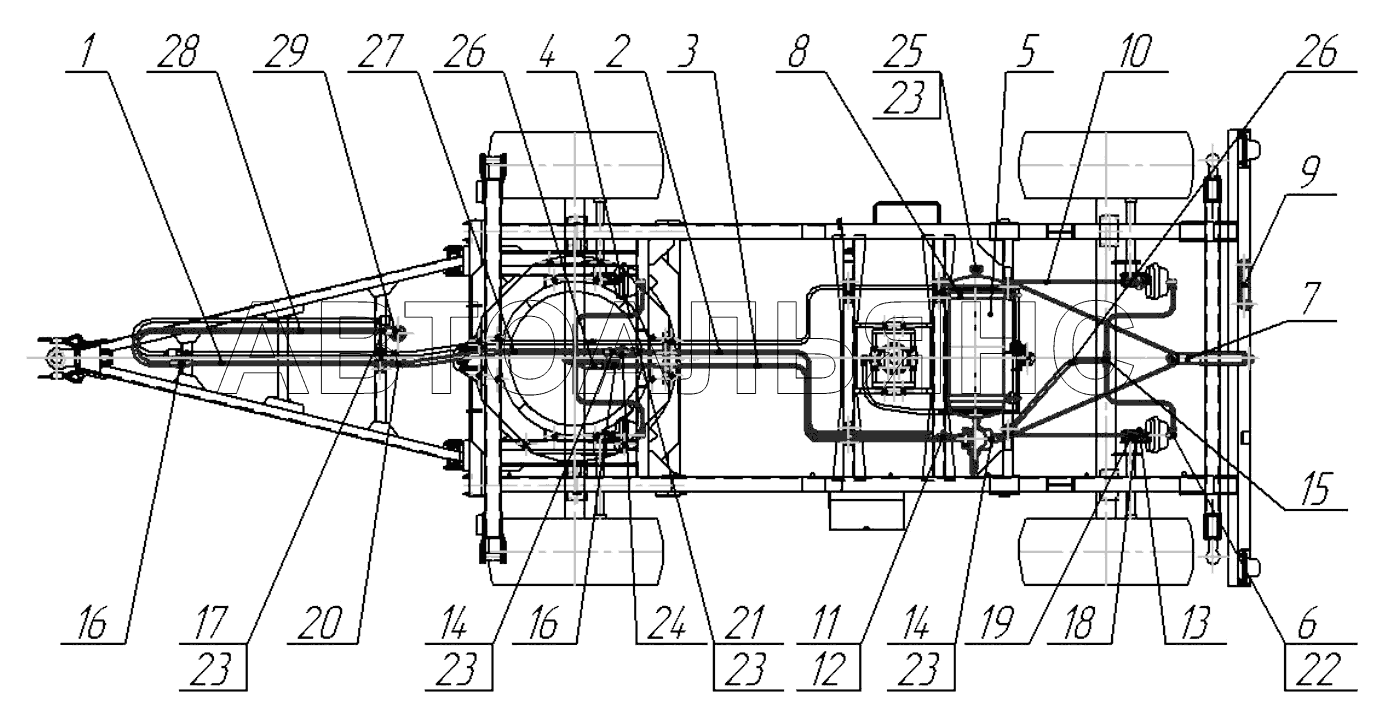

Гальмівна система (2ПТС-6.01.04.000)
100%
Назва деталі
Гальмівна система
Заводський номер
2ПТС-6.01.04.000
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.01.04.010
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.01.04.020
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.01.04.030
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.01.04.040
Кількість на модель
4
№
4
Назва деталі
Модуль
Заводський номер
МЖТ-Ф-6.08.08.000-03
Кількість на модель
1
№
5
Назва деталі
Вкручуваний кутник
Заводський номер
ПРТ-7.06.04.000
Кількість на модель
4
№
6
Назва деталі
Гайка з гвинтом
Заводський номер
ПРТ-10.30.020
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
ПСТ-9.01.04.050-05
Кількість на модель
2
№
8
Назва деталі
Рукоятка
Заводський номер
ПСТ-9.01.11.070
Кількість на модель
1
№
9
Назва деталі
Трос
Заводський номер
ПСТБ-6.01.04.601
Кількість на модель
1
№
10
Назва деталі
Відеоролик
Заводський номер
ГУТ03.104
Кількість на модель
5
№
11
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-01
Кількість на модель
5
№
12
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-03
Кількість на модель
2
№
13
Назва деталі
Штуцер
Заводський номер
МТТ-Ф-19.27.00.603
Кількість на модель
2
№
14
Назва деталі
Трійник
Заводський номер
ПРТ-10.13.603
Кількість на модель
2
№
15
Назва деталі
Прохідний штуцер
Заводський номер
ПРТ-10.13.617
Кількість на модель
2
№
16
Назва деталі
Перехідник
Заводський номер
ПРТ-10.13.618
Кількість на модель
1
№
17
Назва деталі
Кронштейн
Заводський номер
ПСТ-9.01.04.405
Кількість на модель
2
№
18
Назва деталі
Фіксатор
Заводський номер
ПСТ-9.01.04.608
Кількість на модель
2
№
19
Назва деталі
Штуцер
Заводський номер
ПСТБ-17.01.04.601
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
ПСТБ-17.01.04.603
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
013-016-19-2-4
Кількість на модель
4
№
22
Назва деталі
Кільце
Заводський номер
020-025-30-2-4
Кількість на модель
5
№
23
Назва деталі
Магістральний фільтр
Заводський номер
105.069.04.000У1
Кількість на модель
1
№
24
Назва деталі
Магістральний фільтр
Заводський номер
12.351.1310
Кількість на модель
1
№
24
Назва деталі
Клапан контрольного виходу
Заводський номер
105.069.05.000
Кількість на модель
1
№
25
Назва деталі
Шланг
Заводський номер
105.069.46.000
Кількість на модель
2
№
26
Назва деталі
Магістральний шланг
Заводський номер
105.069.46.000-01
Кількість на модель
1
№
27
Назва деталі
Шланг
Заводський номер
105.069.46.000-09
Кількість на модель
1
№
28
Назва деталі
З'єднувальна головка
Заводський номер
105.069.51.000
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гальмівна система | 2ПТС-6.01.04.000 | |||||||
| 1 | Трубопровід | 2ПТС-6.01.04.010 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 2ПТС-6.01.04.020 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 2ПТС-6.01.04.030 | 1 | 1 | 3 | |||
| 4 | Трубопровід | 2ПТС-6.01.04.040 | 4 | 4 | 4 | |||
| 5 | Модуль | МЖТ-Ф-6.08.08.000-03 | 1 | 1 | 5 | |||
| 6 | Вкручуваний кутник | ПРТ-7.06.04.000 | 4 | 4 | 6 | |||
| 7 | Гайка з гвинтом | ПРТ-10.30.020 | 1 | 1 | 7 | |||
| 8 | Хомут | ПСТ-9.01.04.050-05 | 2 | 2 | 8 | |||
| 9 | Рукоятка | ПСТ-9.01.11.070 | 1 | 1 | 9 | |||
| 10 | Трос | ПСТБ-6.01.04.601 | 1 | 1 | 10 | |||
| 11 | Відеоролик | ГУТ03.104 | 5 | 5 | 11 | |||
| 12 | Ось | МЖТ-10.00.00.616-01 | 5 | 5 | 12 | |||
| 13 | Ось | МЖТ-10.00.00.616-03 | 2 | 2 | 13 | |||
| 14 | Штуцер | МТТ-Ф-19.27.00.603 | 2 | 2 | 14 | |||
| 15 | Трійник | ПРТ-10.13.603 | 2 | 2 | 15 | |||
| 16 | Прохідний штуцер | ПРТ-10.13.617 | 2 | 2 | 16 | |||
| 17 | Перехідник | ПРТ-10.13.618 | 1 | 1 | 17 | |||
| 18 | Кронштейн | ПСТ-9.01.04.405 | 2 | 2 | 18 | |||
| 19 | Фіксатор | ПСТ-9.01.04.608 | 2 | 2 | 19 | |||
| 20 | Штуцер | ПСТБ-17.01.04.601 | 1 | 1 | 20 | |||
| 21 | Штуцер | ПСТБ-17.01.04.603 | 1 | 1 | 21 | |||
| 22 | Кільце | 013-016-19-2-4 | 4 | 4 | 22 | |||
| 23 | Кільце | 020-025-30-2-4 | 5 | 5 | 23 | |||
| 24 | Магістральний фільтр | 105.069.04.000У1 | 1 | 1 | 24 | |||
| 24 | Магістральний фільтр | 12.351.1310 | 1 | 1 | 24 | |||
| 25 | Клапан контрольного виходу | 105.069.05.000 | 1 | 1 | 25 | |||
| 26 | Шланг | 105.069.46.000 | 2 | 2 | 26 | |||
| 27 | Магістральний шланг | 105.069.46.000-01 | 1 | 1 | 27 | |||
| 28 | Шланг | 105.069.46.000-09 | 1 | 1 | 28 | |||
| 29 | З'єднувальна головка | 105.069.51.000 | 1 | 1 | 29 |
