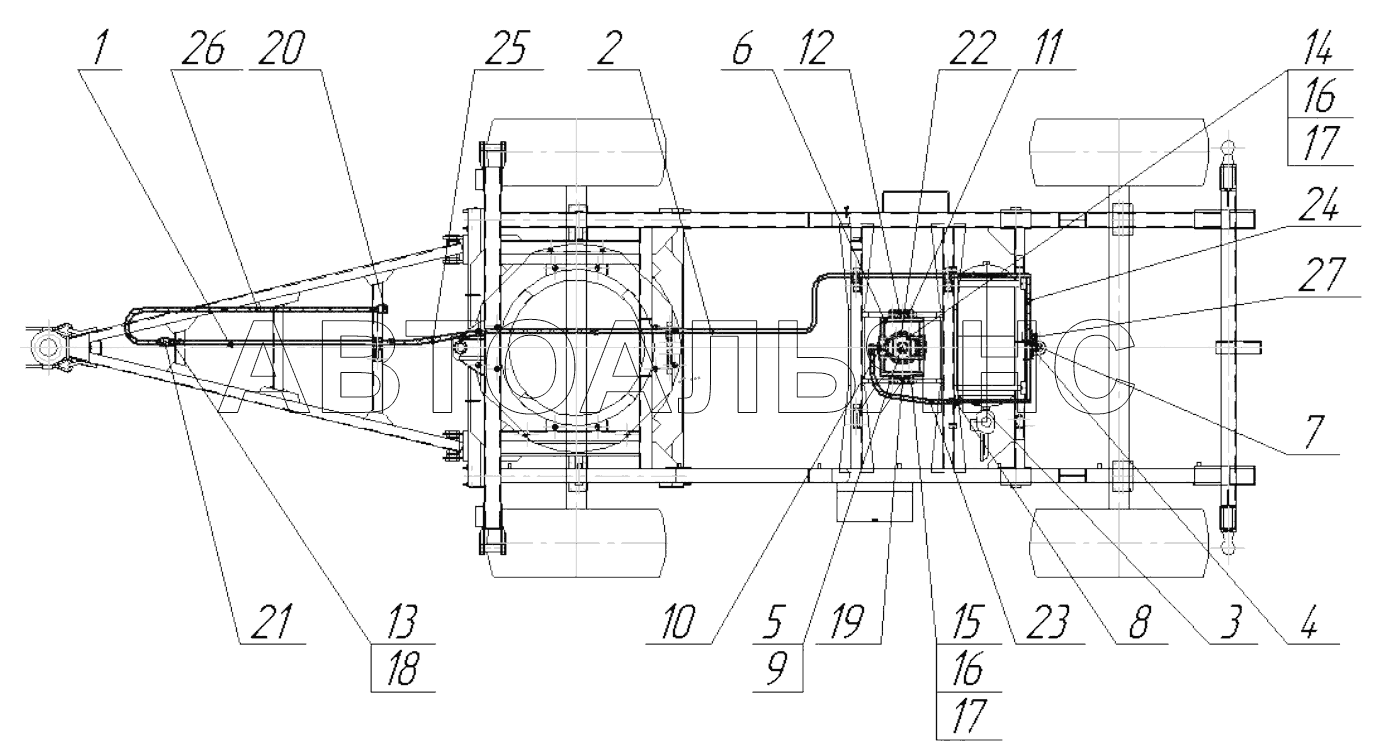

Гідрообладнання (2ПТС-6.09.00.000)
100%
Назва деталі
Гідрообладнання
Заводський номер
2ПТС-6.09.00.000
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.09.01.000
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.09.02.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
2ПТС-6.09.03.000
Кількість на модель
1
№
3
Назва деталі
Кутник
Заводський номер
2ПТС-6.09.04.000
Кількість на модель
2
№
4
Назва деталі
Гільза циліндра
Заводський номер
ПСТ-9.16.00.000
Кількість на модель
1
№
5
Назва деталі
Балансир
Заводський номер
ПСТБ-6.09.01.000
Кількість на модель
1
№
6
Назва деталі
Сережка
Заводський номер
2ПТС-6.09.00.401
Кількість на модель
2
№
7
Назва деталі
Перехідник
Заводський номер
2ПТС-6.09.00.601
Кількість на модель
1
№
8
Назва деталі
Стопорне кільце
Заводський номер
ПСТ-9.00.00.605
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
ПСТ-9.00.00.606
Кількість на модель
1
№
10
Назва деталі
Пластина
Заводський номер
ПСТБ-6.09.00.401
Кількість на модель
4
№
11
Назва деталі
Втулка
Заводський номер
ПСТБ-6.09.00.801
Кількість на модель
4
№
12
Назва деталі
Перехідник
Заводський номер
ПСТБ-17.09.00.602
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
М12-6gх25.56.019
Кількість на модель
4
№
14
Назва деталі
гвинт
Заводський номер
М12-6gх35.56.019
Кількість на модель
8
№
15
Назва деталі
Гайка
Заводський номер
М12-6Н.6.019
Кількість на модель
12
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
12
№
17
Назва деталі
Кільце
Заводський номер
017-20-19-2-4
Кількість на модель
1
№
18
Назва деталі
Маслянка 1.2.Ц6
Заводський номер
Масленка1.2.Ц6
Кількість на модель
4
№
19
Назва деталі
Правий корпус
Заводський номер
УЗ036.50БМ.20-03
Кількість на модель
1
№
20
Назва деталі
Запірний пристрій
Заводський номер
УЗ036.50БМ-03
Кількість на модель
1
№
21
Назва деталі
Гідроциліндр
Заводський номер
503А-8603510-03
Кількість на модель
1
№
22
Назва деталі
Армований рукав високого тиску
Заводський номер
РВД10.18.20.90.645
Кількість на модель
1
№
23
Назва деталі
Армований рукав високого тиску
Заводський номер
РВД12.25.20.1045
Кількість на модель
1
№
24
Назва деталі
Армований рукав високого тиску
Заводський номер
РВД12.25.20.1245
Кількість на модель
1
№
25
Назва деталі
Армований рукав високого тиску
Заводський номер
РВД12.25.20.1645
Кількість на модель
1
№
26
Назва деталі
Кран
Заводський номер
DN13М22х1,515L,TYPEB
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідрообладнання | 2ПТС-6.09.00.000 | |||||||
| 1 | Трубопровід | 2ПТС-6.09.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 2ПТС-6.09.02.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 2ПТС-6.09.03.000 | 1 | 1 | 3 | |||
| 4 | Кутник | 2ПТС-6.09.04.000 | 2 | 2 | 4 | |||
| 5 | Гільза циліндра | ПСТ-9.16.00.000 | 1 | 1 | 5 | |||
| 6 | Балансир | ПСТБ-6.09.01.000 | 1 | 1 | 6 | |||
| 7 | Сережка | 2ПТС-6.09.00.401 | 2 | 2 | 7 | |||
| 8 | Перехідник | 2ПТС-6.09.00.601 | 1 | 1 | 8 | |||
| 9 | Стопорне кільце | ПСТ-9.00.00.605 | 1 | 1 | 9 | |||
| 10 | Штуцер | ПСТ-9.00.00.606 | 1 | 1 | 10 | |||
| 11 | Пластина | ПСТБ-6.09.00.401 | 4 | 4 | 11 | |||
| 12 | Втулка | ПСТБ-6.09.00.801 | 4 | 4 | 12 | |||
| 13 | Перехідник | ПСТБ-17.09.00.602 | 1 | 1 | 13 | |||
| 14 | гвинт | М12-6gх25.56.019 | 4 | 4 | 14 | |||
| 15 | гвинт | М12-6gх35.56.019 | 8 | 8 | 15 | |||
| 16 | Гайка | М12-6Н.6.019 | 12 | 12 | 16 | |||
| 17 | Шайба ГОСТ | 12.65Г.019 | 12 | 12 | 17 | |||
| 18 | Кільце | 017-20-19-2-4 | 1 | 1 | 18 | |||
| 19 | Маслянка 1.2.Ц6 | Масленка1.2.Ц6 | 4 | 4 | 19 | |||
| 20 | Правий корпус | УЗ036.50БМ.20-03 | 1 | 1 | 20 | |||
| 21 | Запірний пристрій | УЗ036.50БМ-03 | 1 | 1 | 21 | |||
| 22 | Гідроциліндр | 503А-8603510-03 | 1 | 1 | 22 | |||
| 23 | Армований рукав високого тиску | РВД10.18.20.90.645 | 1 | 1 | 23 | |||
| 24 | Армований рукав високого тиску | РВД12.25.20.1045 | 1 | 1 | 24 | |||
| 25 | Армований рукав високого тиску | РВД12.25.20.1245 | 1 | 1 | 25 | |||
| 26 | Армований рукав високого тиску | РВД12.25.20.1645 | 1 | 1 | 26 | |||
| 27 | Кран | DN13М22х1,515L,TYPEB | 1 | 1 | 27 |
