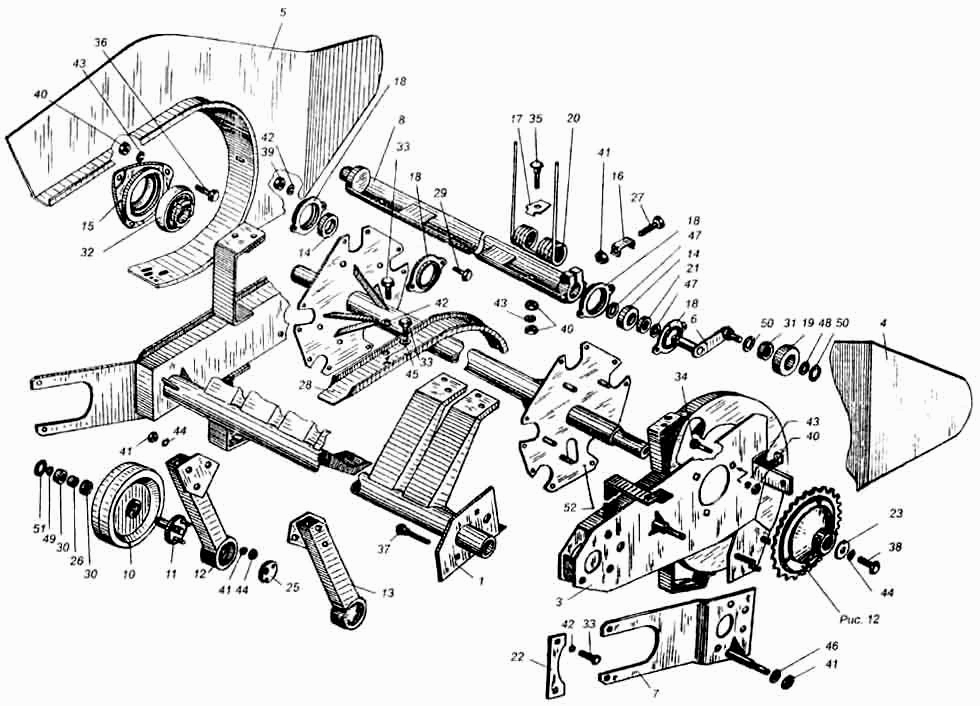

Підбірник ПР-1,4.06.00.000
100%
Назва деталі
Труба з кронштейнами
Заводський номер
ПР-1,4.06.01.010
Кількість на модель
1
№
1
Назва деталі
Вал із дисками
Заводський номер
ПР-1,4.06.01.020
Кількість на модель
1
№
2
Назва деталі
Права боковина
Заводський номер
ПР-1,4.06.01.040
Кількість на модель
1
№
3
Назва деталі
Правий щит
Заводський номер
ПР-1,4-06.02.000
Кількість на модель
1
№
4
Назва деталі
Лівий щит
Заводський номер
ПР-1,4.06.03.000
Кількість на модель
1
№
5
Назва деталі
Кулачок ПР 07.00.080 — кулачок з роликом
Заводський номер
ПР 07.00.090
Кількість на модель
5
№
6
Назва деталі
Кронштейн
Заводський номер
ПР 07.00.200
Кількість на модель
1
№
7
Назва деталі
Фіксація зубів
Заводський номер
ПР 07.00.220-01
Кількість на модель
5
№
8
Назва деталі
Запобіжна муфта (див. рис. 12)
Заводський номер
ПР 07.00.230
Кількість на модель
1
№
9
Назва деталі
Колесо
Заводський номер
ПР- 1,4.00 25.010
Кількість на модель
2
№
10
Назва деталі
Вісь із шайбою (ПР-1,4.00.25.000-Опора)
Заводський номер
ПР-1,4.00.25.020
Кількість на модель
2
№
11
Назва деталі
Стійка (ПР-1,4.00.25.000-Опора)
Заводський номер
ПР-1,4.00.25.050
Кількість на модель
1
№
12
Назва деталі
Стійка (ПР-1,4.00.25.000-01-Опора)
Заводський номер
ПР-1,4.00.25.050-01
Кількість на модель
1
№
13
Назва деталі
Подшипник
Заводський номер
ПБ 16.01.002
Кількість на модель
10
№
14
Назва деталі
Корпус подшипника
Заводський номер
Н 027.105
Кількість на модель
2
№
15
Назва деталі
Корпус подшипника
Заводський номер
ПБ 16.01.204
Кількість на модель
2
№
15
Назва деталі
Диск
Заводський номер
ПБ 16.01.403
Кількість на модель
5
№
16
Назва деталі
Шайба зуба
Заводський номер
ПБ 16.01.418
Кількість на модель
35
№
17
Назва деталі
Напівкорпус
Заводський номер
ПБ 16.01.436
Кількість на модель
20
№
18
Назва деталі
Напівкорпус
Заводський номер
Н 027.212
Кількість на модель
20
№
18
Назва деталі
Відеоролик
Заводський номер
ПБ 16.01.605
Кількість на модель
5
№
19
Назва деталі
Пружинний зуб
Заводський номер
ПБ 16.01.607
Кількість на модель
35
№
20
Назва деталі
Втулка
Заводський номер
ПБ 16.01.803
Кількість на модель
5
№
21
Назва деталі
Ригель
Заводський номер
ПР 00.427
Кількість на модель
2
№
22
Назва деталі
Диск
Заводський номер
ПР 07.423
Кількість на модель
1
№
23
Назва деталі
Стопорна шайба
Заводський номер
ПР 07.424
Кількість на модель
20
№
24
Назва деталі
Диск PR- 1,4.00.25.000/01
Заводський номер
ПР- 1,4.00.25.401
Кількість на модель
2
№
25
Назва деталі
Втулка
Заводський номер
ПР-7А.07.03.801-03
Кількість на модель
2
№
26
Назва деталі
Болт, спеціальний, М12х75
Заводський номер
М12х75.7795
Кількість на модель
5
№
27
Назва деталі
гвинт
Заводський номер
ПСБ 10.616
Кількість на модель
5
№
27
Назва деталі
Скат
Заводський номер
ПСБ 56.448
Кількість на модель
13
№
28
Назва деталі
Спеціальний болт
Заводський номер
ПСБ 56.632
Кількість на модель
20
№
29
Назва деталі
Спеціальний болт
Заводський номер
М8х20.7802
Кількість на модель
20
№
29
Назва деталі
Підшипник ГОСТ
Заводський номер
180204
Кількість на модель
4
№
30
Назва деталі
Подшипник
Заводський номер
180502
Кількість на модель
5
№
31
Назва деталі
Подшипник
Заводський номер
1680207
Кількість на модель
2
№
32
Назва деталі
гвинт
Заводський номер
М8х25.7796
Кількість на модель
52
№
33
Назва деталі
гвинт
Заводський номер
М10х35.7802
Кількість на модель
3
№
34
Назва деталі
гвинт
Заводський номер
М10х40.7802
Кількість на модель
35
№
35
Назва деталі
гвинт
Заводський номер
М10х70.7802
Кількість на модель
3
№
36
Назва деталі
гвинт
Заводський номер
М12х70.7802
Кількість на модель
3
№
37
Назва деталі
Болт
Заводський номер
М12х35.7796
Кількість на модель
1
№
38
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
20
№
39
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
76
№
40
Назва деталі
Гайка
Заводський номер
М12.5915
Кількість на модель
18
№
41
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
74
№
42
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
41
№
43
Назва деталі
Диск
Заводський номер
12.65Г.6402
Кількість на модель
13
№
44
Назва деталі
Шайба
Заводський номер
8.11371
Кількість на модель
30
№
45
Назва деталі
Шайба
Заводський номер
12.11371
Кількість на модель
3
№
46
Назва деталі
Диск
Заводський номер
36х1,0.11371
Кількість на модель
10
№
47
Назва деталі
Кільце
Заводський номер
В15.13940
Кількість на модель
5
№
48
Назва деталі
Кільце
Заводський номер
А20.13942
Кількість на модель
2
№
49
Назва деталі
Кільце
Заводський номер
В35.13941
Кількість на модель
10
№
50
Назва деталі
Кільце
Заводський номер
А47.13943
Кількість на модель
2
№
51
Назва деталі
Вал із дисками
Заводський номер
ПР 07.030 А
Кількість на модель
1
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба з кронштейнами | ПР-1,4.06.01.010 | 1 | 1 | 1 | |||
| 2 | Вал із дисками | ПР-1,4.06.01.020 | 1 | 1 | 2 | |||
| 3 | Права боковина | ПР-1,4.06.01.040 | 1 | 1 | 3 | |||
| 4 | Правий щит | ПР-1,4-06.02.000 | 1 | 1 | 4 | |||
| 5 | Лівий щит | ПР-1,4.06.03.000 | 1 | 1 | 5 | |||
| 6 | Кулачок ПР 07.00.080 — кулачок з роликом | ПР 07.00.090 | 5 | 5 | 6 | |||
| 7 | Кронштейн | ПР 07.00.200 | 1 | 1 | 7 | |||
| 8 | Фіксація зубів | ПР 07.00.220-01 | 5 | 5 | 8 | |||
| 9 | Запобіжна муфта (див. рис. 12) | ПР 07.00.230 | 1 | 1 | 9 | |||
| 10 | Колесо | ПР- 1,4.00 25.010 | 2 | 2 | 10 | |||
| 11 | Вісь із шайбою (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.020 | 2 | 2 | 11 | |||
| 12 | Стійка (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.050 | 1 | 1 | 12 | |||
| 13 | Стійка (ПР-1,4.00.25.000-01-Опора) | ПР-1,4.00.25.050-01 | 1 | 1 | 13 | |||
| 14 | Подшипник | ПБ 16.01.002 | 10 | 10 | 14 | |||
| 15 | Корпус подшипника | Н 027.105 | 2 | 2 | 15 | |||
| 15 | Корпус подшипника | ПБ 16.01.204 | 2 | 2 | 15 | |||
| 16 | Диск | ПБ 16.01.403 | 5 | 5 | 16 | |||
| 17 | Шайба зуба | ПБ 16.01.418 | 35 | 35 | 17 | |||
| 18 | Напівкорпус | ПБ 16.01.436 | 20 | 20 | 18 | |||
| 18 | Напівкорпус | Н 027.212 | 20 | 20 | 18 | |||
| 19 | Відеоролик | ПБ 16.01.605 | 5 | 5 | 19 | |||
| 20 | Пружинний зуб | ПБ 16.01.607 | 35 | 35 | 20 | |||
| 21 | Втулка | ПБ 16.01.803 | 5 | 5 | 21 | |||
| 22 | Ригель | ПР 00.427 | 2 | 2 | 22 | |||
| 23 | Диск | ПР 07.423 | 1 | 1 | 23 | |||
| 24 | Стопорна шайба | ПР 07.424 | 20 | 20 | 24 | |||
| 25 | Диск PR- 1,4.00.25.000/01 | ПР- 1,4.00.25.401 | 2 | 2 | 25 | |||
| 26 | Втулка | ПР-7А.07.03.801-03 | 2 | 2 | 26 | |||
| 27 | Болт, спеціальний, М12х75 | М12х75.7795 | 5 | 5 | 27 | |||
| 27 | гвинт | ПСБ 10.616 | 5 | 5 | 27 | |||
| 28 | Скат | ПСБ 56.448 | 13 | 13 | 28 | |||
| 29 | Спеціальний болт | ПСБ 56.632 | 20 | 20 | 29 | |||
| 29 | Спеціальний болт | М8х20.7802 | 20 | 20 | 29 | |||
| 30 | Підшипник ГОСТ | 180204 | 4 | 4 | 30 | |||
| 31 | Подшипник | 180502 | 5 | 5 | 31 | |||
| 32 | Подшипник | 1680207 | 2 | 2 | 32 | |||
| 33 | гвинт | М8х25.7796 | 52 | 52 | 33 | |||
| 34 | гвинт | М10х35.7802 | 3 | 3 | 34 | |||
| 35 | гвинт | М10х40.7802 | 35 | 35 | 35 | |||
| 36 | гвинт | М10х70.7802 | 3 | 3 | 36 | |||
| 37 | гвинт | М12х70.7802 | 3 | 3 | 37 | |||
| 38 | Болт | М12х35.7796 | 1 | 1 | 38 | |||
| 39 | Гайка | М8.5915 | 20 | 20 | 39 | |||
| 40 | Гайка | М10.5915 | 76 | 76 | 40 | |||
| 41 | Гайка | М12.5915 | 18 | 18 | 41 | |||
| 42 | Шайба | 8.65Г.6402 | 74 | 74 | 42 | |||
| 43 | Шайба | 10.65Г.6402 | 41 | 41 | 43 | |||
| 44 | Диск | 12.65Г.6402 | 13 | 13 | 44 | |||
| 45 | Шайба | 8.11371 | 30 | 30 | 45 | |||
| 46 | Шайба | 12.11371 | 3 | 3 | 46 | |||
| 47 | Диск | 36х1,0.11371 | 10 | 10 | 47 | |||
| 48 | Кільце | В15.13940 | 5 | 5 | 48 | |||
| 49 | Кільце | А20.13942 | 2 | 2 | 49 | |||
| 50 | Кільце | В35.13941 | 10 | 10 | 50 | |||
| 51 | Кільце | А47.13943 | 2 | 2 | 51 | |||
| 52 | Вал із дисками | ПР 07.030 А | 1 | 1 | 52 |
