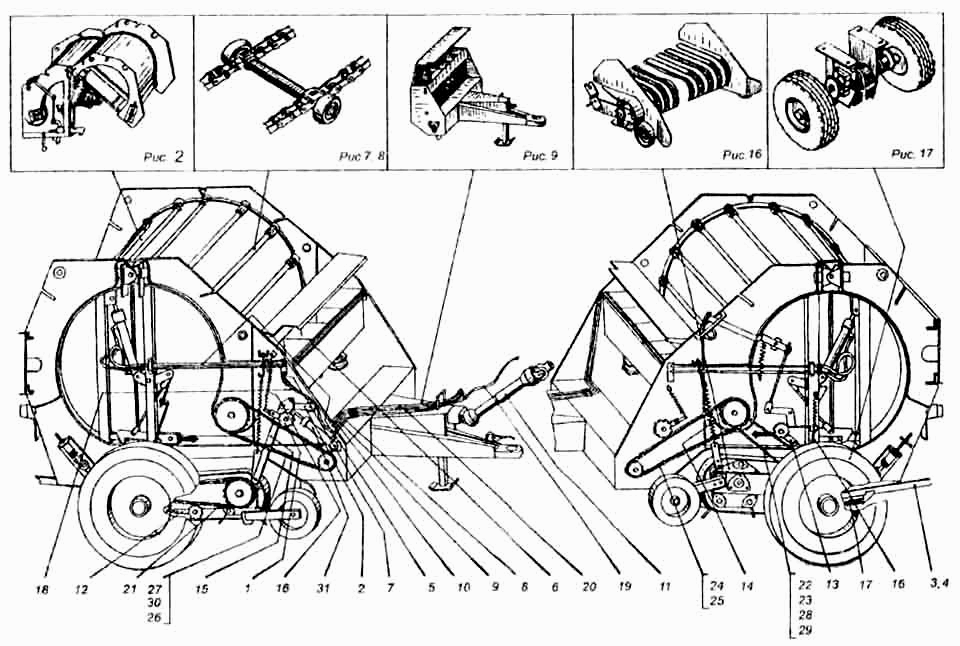

Вузли та складальні одиниці
100%
Назва деталі
Натяжник
Заводський номер
ПР-1,4.00.02.000
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
ПР-1,4.00.04.000
Кількість на модель
1
№
2
Назва деталі
Балка
Заводський номер
ПР-1,4.00.06.000
Кількість на модель
2
№
3
Назва деталі
Балка
Заводський номер
ПР-1,4.00.06.000-01
Кількість на модель
№
4
Назва деталі
Трубопровід
Заводський номер
ПР-1,4.08.01.000
Кількість на модель
2
№
5
Назва деталі
Трубопровід
Заводський номер
ПР-1,4.08 01.000-01
Кількість на модель
2
№
6
Назва деталі
Трубопровід
Заводський номер
ПР-1,4.08.01.000-02
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
ПР-1,4.08.05.000
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
ПР-1,4.08.05.000-01
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
ПР-1,4.08.05.000-02
Кількість на модель
1
№
10
Назва деталі
Передній кардан __NT__0__
Заводський номер
МЖТ-Ф-11.37.00.000
Кількість на модель
1
№
11
Назва деталі
Карданна передача (МЖТ-Ф-11.37.00.000,10.040.300-10)
Заводський номер
МЖТ-10.56.00.000
Кількість на модель
1
№
11
Назва деталі
Карданна передача
Заводський номер
10.040.3000 10
Кількість на модель
1
№
11
Назва деталі
Натяжник
Заводський номер
ПР 00.150
Кількість на модель
1
№
12
Назва деталі
Натяжник
Заводський номер
ПР 00.790
Кількість на модель
2
№
13
Назва деталі
Пружина
Заводський номер
ГУТ 44.609
Кількість на модель
2
№
14
Назва деталі
Тяга підбирача
Заводський номер
ПР 1,4 00 00.502
Кількість на модель
1
№
15
Назва деталі
Пружина
Заводський номер
ПР 00.629
Кількість на модель
4
№
16
Назва деталі
Пружина
Заводський номер
ПР 03.608
Кількість на модель
2
№
17
Назва деталі
Шланг високого тиску 11-12 армір. L=510 мм
Заводський номер
Н 036.83.030
Кількість на модель
1
№
18
Назва деталі
Шланг високого тиску 11-12 армір. L=1210 мм
Заводський номер
Н 036.83 100
Кількість на модель
1
№
19
Назва деталі
Шланг високого тиску 11-12 армір. L=1810 мм
Заводський номер
Н 036 83.130
Кількість на модель
3
№
20
Назва деталі
Ланцюг n=69 лан.
Заводський номер
ПР-25, 4-6000
Кількість на модель
1
№
21
Назва деталі
Ланцюг n=63 лан.
Заводський номер
ПРЛ-38, 1-10700
Кількість на модель
1
№
26
Назва деталі
З'єднувальний елемент
Заводський номер
С-ПР-25, 4-6000
Кількість на модель
3
№
28
Назва деталі
Перехідна ланка
Заводський номер
П-ПР-25, 4-6000
Кількість на модель
3
№
29
Назва деталі
З'єднувальний елемент
Заводський номер
С-ПРЛ-38, 1-10700
Кількість на модель
1
№
30
Назва деталі
З'єднувальний елемент
Заводський номер
С-ПР-38, 1-12700
Кількість на модель
1
№
30
Назва деталі
Гідроциліндр ОСТ 105-208-88
Заводський номер
3-50х28-160 (105.072.22.000)
Кількість на модель
1
№
31
Назва деталі
Гідроциліндр ОСТ 105-208-88
Заводський номер
ПР-22.00.000
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Натяжник | ПР-1,4.00.02.000 | 1 | 1 | 1 | |||
| 2 | Важіль | ПР-1,4.00.04.000 | 1 | 1 | 2 | |||
| 3 | Балка | ПР-1,4.00.06.000 | 2 | 2 | 3 | |||
| 4 | Балка | ПР-1,4.00.06.000-01 | 4 | |||||
| 5 | Трубопровід | ПР-1,4.08.01.000 | 2 | 2 | 5 | |||
| 6 | Трубопровід | ПР-1,4.08 01.000-01 | 2 | 2 | 6 | |||
| 7 | Трубопровід | ПР-1,4.08.01.000-02 | 1 | 1 | 7 | |||
| 8 | Трубопровід | ПР-1,4.08.05.000 | 1 | 1 | 8 | |||
| 9 | Трубопровід | ПР-1,4.08.05.000-01 | 1 | 1 | 9 | |||
| 10 | Трубопровід | ПР-1,4.08.05.000-02 | 1 | 1 | 10 | |||
| 11 | Передній кардан __NT__0__ | МЖТ-Ф-11.37.00.000 | 1 | 1 | 11 | |||
| 11 | Карданна передача (МЖТ-Ф-11.37.00.000,10.040.300-10) | МЖТ-10.56.00.000 | 1 | 1 | 11 | |||
| 11 | Карданна передача | 10.040.3000 10 | 1 | 1 | 11 | |||
| 12 | Натяжник | ПР 00.150 | 1 | 1 | 12 | |||
| 13 | Натяжник | ПР 00.790 | 2 | 2 | 13 | |||
| 14 | Пружина | ГУТ 44.609 | 2 | 2 | 14 | |||
| 15 | Тяга підбирача | ПР 1,4 00 00.502 | 1 | 1 | 15 | |||
| 16 | Пружина | ПР 00.629 | 4 | 4 | 16 | |||
| 17 | Пружина | ПР 03.608 | 2 | 2 | 17 | |||
| 18 | Шланг високого тиску 11-12 армір. L=510 мм | Н 036.83.030 | 1 | 1 | 18 | |||
| 19 | Шланг високого тиску 11-12 армір. L=1210 мм | Н 036.83 100 | 1 | 1 | 19 | |||
| 20 | Шланг високого тиску 11-12 армір. L=1810 мм | Н 036 83.130 | 3 | 3 | 20 | |||
| 21 | Ланцюг n=69 лан. | ПР-25, 4-6000 | 1 | 1 | 21 | |||
| 26 | Ланцюг n=63 лан. | ПРЛ-38, 1-10700 | 1 | 1 | 26 | |||
| 28 | З'єднувальний елемент | С-ПР-25, 4-6000 | 3 | 3 | 28 | |||
| 29 | Перехідна ланка | П-ПР-25, 4-6000 | 3 | 3 | 29 | |||
| 30 | З'єднувальний елемент | С-ПРЛ-38, 1-10700 | 1 | 1 | 30 | |||
| 30 | З'єднувальний елемент | С-ПР-38, 1-12700 | 1 | 1 | 30 | |||
| 31 | Гідроциліндр ОСТ 105-208-88 | 3-50х28-160 (105.072.22.000) | 1 | 1 | 31 | |||
| 31 | Гідроциліндр ОСТ 105-208-88 | ПР-22.00.000 | 1 | 1 | 31 |
