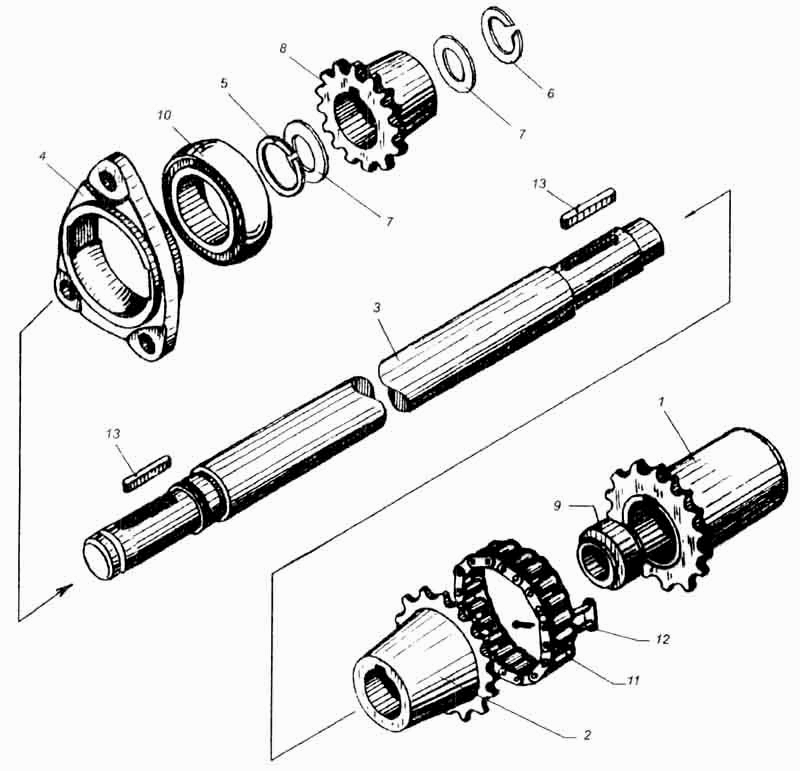

Вал ПР-1,4.50.05.000
100%
Назва деталі
Напівмуфта
Заводський номер
ПР 01.01.010
Кількість на модель
1
№
1
Назва деталі
Напівмуфта
Заводський номер
ПР 01.01.020
Кількість на модель
1
№
2
Назва деталі
Вал
Заводський номер
ПР-1,4.50.05.601
Кількість на модель
1
№
3
Назва деталі
Корпус подшипника
Заводський номер
ПР 02.628
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
ПР 11.00.401-03
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
ПР 11.00.401-06
Кількість на модель
1
№
6
Назва деталі
Спеціальна шайба
Заводський номер
МТТ-Ф-19.02.32.301-01
Кількість на модель
8
№
7
Назва деталі
Зірочка Z=12
Заводський номер
105.017.14.011-02
Кількість на модель
1
№
8
Назва деталі
Зірочка Z=12
Заводський номер
ПИР600028 А
Кількість на модель
1
№
8
Назва деталі
Подшипник
Заводський номер
Ш35
Кількість на модель
1
№
9
Назва деталі
Подшипник
Заводський номер
1580211К1С17
Кількість на модель
1
№
10
Назва деталі
Ланцюг n=13 лан.
Заводський номер
ПР-25, 4-6000А
Кількість на модель
1
№
11
Назва деталі
З'єднувальний елемент
Заводський номер
С-ПР-25, 4-6000А
Кількість на модель
1
№
12
Назва деталі
шпонка
Заводський номер
2-12х8х40.23360
Кількість на модель
2
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Напівмуфта | ПР 01.01.010 | 1 | 1 | 1 | |||
| 2 | Напівмуфта | ПР 01.01.020 | 1 | 1 | 2 | |||
| 3 | Вал | ПР-1,4.50.05.601 | 1 | 1 | 3 | |||
| 4 | Корпус подшипника | ПР 02.628 | 1 | 1 | 4 | |||
| 5 | Кільце | ПР 11.00.401-03 | 1 | 1 | 5 | |||
| 6 | Кільце | ПР 11.00.401-06 | 1 | 1 | 6 | |||
| 7 | Спеціальна шайба | МТТ-Ф-19.02.32.301-01 | 8 | 8 | 7 | |||
| 8 | Зірочка Z=12 | 105.017.14.011-02 | 1 | 1 | 8 | |||
| 8 | Зірочка Z=12 | ПИР600028 А | 1 | 1 | 8 | |||
| 9 | Подшипник | Ш35 | 1 | 1 | 9 | |||
| 10 | Подшипник | 1580211К1С17 | 1 | 1 | 10 | |||
| 11 | Ланцюг n=13 лан. | ПР-25, 4-6000А | 1 | 1 | 11 | |||
| 12 | З'єднувальний елемент | С-ПР-25, 4-6000А | 1 | 1 | 12 | |||
| 13 | шпонка | 2-12х8х40.23360 | 2 | 2 | 13 |
