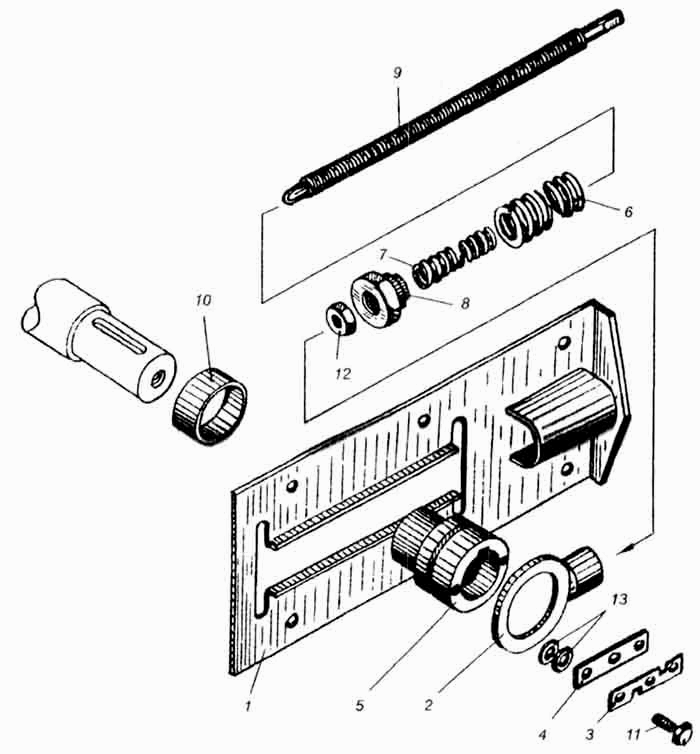

Натяжний пристрій вала веденого ПР-03.020А
100%
Назва деталі
Підстава
Заводський номер
ПР-1,4.52.08.000
Кількість на модель
2
№
1
Назва деталі
Сережка з вставкою
Заводський номер
ПР-1,4.52.09.000
Кількість на модель
2
№
2
Назва деталі
Стопорна шайба
Заводський номер
ПР-1,4.52.00.401
Кількість на модель
2
№
3
Назва деталі
Диск
Заводський номер
ПР-1,4.52.00.402
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
ПР-1,4.52.00.602
Кількість на модель
2
№
5
Назва деталі
Пружина
Заводський номер
ПР-1,4.52.00.603
Кількість на модель
2
№
6
Назва деталі
Пружина
Заводський номер
ПР-1,4.52.00.604
Кількість на модель
2
№
7
Назва деталі
Гайка
Заводський номер
ПР-1,4.52.00.605
Кількість на модель
2
№
8
Назва деталі
Шпилька
Заводський номер
ПР-1,4.52.00.606
Кількість на модель
2
№
9
Назва деталі
Втулка
Заводський номер
ПР-1,4.52.00.801
Кількість на модель
2
№
10
Назва деталі
гвинт
Заводський номер
М10х20.7796
Кількість на модель
6
№
11
Назва деталі
Горіх
Заводський номер
М16.5915
Кількість на модель
2
№
12
Назва деталі
Шайба
Заводський номер
10.11371
Кількість на модель
12
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Підстава | ПР-1,4.52.08.000 | 2 | 2 | 1 | |||
| 2 | Сережка з вставкою | ПР-1,4.52.09.000 | 2 | 2 | 2 | |||
| 3 | Стопорна шайба | ПР-1,4.52.00.401 | 2 | 2 | 3 | |||
| 4 | Диск | ПР-1,4.52.00.402 | 2 | 2 | 4 | |||
| 5 | Втулка | ПР-1,4.52.00.602 | 2 | 2 | 5 | |||
| 6 | Пружина | ПР-1,4.52.00.603 | 2 | 2 | 6 | |||
| 7 | Пружина | ПР-1,4.52.00.604 | 2 | 2 | 7 | |||
| 8 | Гайка | ПР-1,4.52.00.605 | 2 | 2 | 8 | |||
| 9 | Шпилька | ПР-1,4.52.00.606 | 2 | 2 | 9 | |||
| 10 | Втулка | ПР-1,4.52.00.801 | 2 | 2 | 10 | |||
| 11 | гвинт | М10х20.7796 | 6 | 6 | 11 | |||
| 12 | Горіх | М16.5915 | 2 | 2 | 12 | |||
| 13 | Шайба | 10.11371 | 12 | 12 | 13 |
