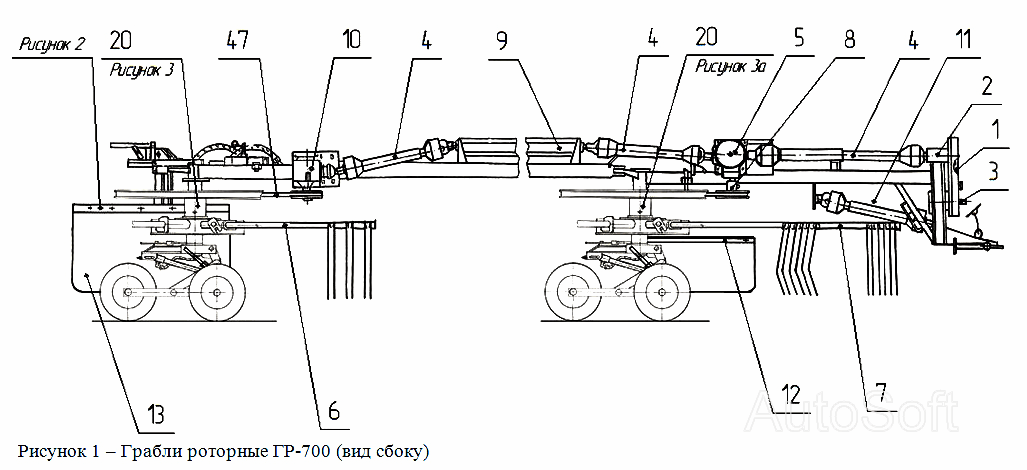

Роторні граблі ГР-700 (вид збоку)
100%
Назва деталі
Хомут
Заводський номер
ГР-700.18.00.401
Кількість на модель
1
№
Назва деталі
Ватерпас
Заводський номер
ГР-700.05.00.601-01
Кількість на модель
4
№
Назва деталі
Рамка
Заводський номер
ГР-700.36.02.000
Кількість на модель
1
№
Назва деталі
Штанга
Заводський номер
ГР-700.36.01.000
Кількість на модель
1
№
Назва деталі
Кільце А13940-86 ГОСТ 40
Заводський номер
А40 ГОСТ 13940-86
Кількість на модель
1
№
Назва деталі
Бар L=1120 / L=1620
Заводський номер
ГР-700.18.01.000/01
Кількість на модель
8
№
Назва деталі
Бобіші
Заводський номер
ГР-700.18.00.301
Кількість на модель
1
№
Назва деталі
Корпус подшипника
Заводський номер
ПР 05.607
Кількість на модель
2
№
Назва деталі
Зубні насічки
Заводський номер
ГР-700.18.00.604
Кількість на модель
1
№
Назва деталі
Гайка М12
Заводський номер
М12 DIN985
Кількість на модель
1
№
Назва деталі
Пастка
Заводський номер
ГР-700.09.01.000
Кількість на модель
2
№
Назва деталі
Корпус подшипника
Заводський номер
ПР-05.607
Кількість на модель
2
№
Назва деталі
Ротор у зборі (передній)
Заводський номер
ГР-700.62.00.000-01
Кількість на модель
1
№
Назва деталі
Муфта 40-50Л-У1
Заводський номер
40-50Л-У1
Кількість на модель
1
№
Назва деталі
Кришка муфти
Заводський номер
ГВР-630.41.00.000
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
ГВР-14.00.401
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
ГВР-14.00.402
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
ГР-700.00.00.802
Кількість на модель
1
№
Назва деталі
Вал
Заводський номер
ГР-700.00.00.615
Кількість на модель
1
№
Назва деталі
Планка
Заводський номер
ГР-700.05.00.401-01
Кількість на модель
6
№
Назва деталі
Втулка
Заводський номер
ГВР-630.00.00.607
Кількість на модель
1
№
Назва деталі
Шків
Заводський номер
ГВР-11.00.200
Кількість на модель
2
№
Назва деталі
Ланцюг 2-Пр-25,4-114 ГОСТ13568-97 57зв.t-25,4
Заводський номер
ГР-700.00.00.000
Кількість на модель
1
№
1
Назва деталі
Блок зірочок z-32
Заводський номер
ГР-700.08.01.000
Кількість на модель
1
№
2
Назва деталі
Блок зірочок z-16
Заводський номер
ГР-700.24.01.000
Кількість на модель
1
№
3
Назва деталі
Проміжний кардан
Заводський номер
МЖТ-Ф-11.37.00.000-01
Кількість на модель
3
№
4
Назва деталі
Редуктор __NT__0__
Заводський номер
ГР-700.20.00.000
Кількість на модель
1
№
5
Назва деталі
Грабліна L=1120
Заводський номер
ГР-700.18.00.000
Кількість на модель
8
№
6
Назва деталі
Грабліна L=1620
Заводський номер
ГР-700.18.00.000-01
Кількість на модель
8
№
7
Назва деталі
Шків
Заводський номер
ГР-700.09.00.000
Кількість на модель
2
№
8
Назва деталі
Вал
Заводський номер
ГР-700.22.00.000
Кількість на модель
1
№
9
Назва деталі
Редуктор __NT__0__
Заводський номер
ГР-700.20.00.000-01
Кількість на модель
1
№
10
Назва деталі
Карданний вал
Заводський номер
МЖТ-Ф-11.37.00.000-03
Кількість на модель
1
№
11
Назва деталі
Відбійник
Заводський номер
ГР-700.36.00.000
Кількість на модель
1
№
12
Назва деталі
Фартух
Заводський номер
ГР-700.36.04.000
Кількість на модель
2
№
13
Назва деталі
Ротор у зборі (задній)
Заводський номер
ГР-700.62.00.000
Кількість на модель
1
№
20
Назва деталі
Ремінь D (Г)4000 П…IVСх
Заводський номер
ГОСТ 1284.1-89
Кількість на модель
2
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Хомут | ГР-700.18.00.401 | 1 | 1 | |||||
| Ватерпас | ГР-700.05.00.601-01 | 4 | 4 | |||||
| Рамка | ГР-700.36.02.000 | 1 | 1 | |||||
| Штанга | ГР-700.36.01.000 | 1 | 1 | |||||
| Кільце А13940-86 ГОСТ 40 | А40 ГОСТ 13940-86 | 1 | 1 | |||||
| Бар L=1120 / L=1620 | ГР-700.18.01.000/01 | 8 | 8 | |||||
| Бобіші | ГР-700.18.00.301 | 1 | 1 | |||||
| Корпус подшипника | ПР 05.607 | 2 | 2 | |||||
| Зубні насічки | ГР-700.18.00.604 | 1 | 1 | |||||
| Гайка М12 | М12 DIN985 | 1 | 1 | |||||
| Пастка | ГР-700.09.01.000 | 2 | 2 | |||||
| Корпус подшипника | ПР-05.607 | 2 | 2 | |||||
| Ротор у зборі (передній) | ГР-700.62.00.000-01 | 1 | 1 | |||||
| Муфта 40-50Л-У1 | 40-50Л-У1 | 1 | 1 | |||||
| Кришка муфти | ГВР-630.41.00.000 | 1 | 1 | |||||
| Диск | ГВР-14.00.401 | 1 | 1 | |||||
| Гайка | ГВР-14.00.402 | 1 | 1 | |||||
| Втулка | ГР-700.00.00.802 | 1 | 1 | |||||
| Вал | ГР-700.00.00.615 | 1 | 1 | |||||
| Планка | ГР-700.05.00.401-01 | 6 | 6 | |||||
| Втулка | ГВР-630.00.00.607 | 1 | 1 | |||||
| Шків | ГВР-11.00.200 | 2 | 2 | |||||
| 1 | Ланцюг 2-Пр-25,4-114 ГОСТ13568-97 57зв.t-25,4 | ГР-700.00.00.000 | 1 | 1 | 1 | |||
| 2 | Блок зірочок z-32 | ГР-700.08.01.000 | 1 | 1 | 2 | |||
| 3 | Блок зірочок z-16 | ГР-700.24.01.000 | 1 | 1 | 3 | |||
| 4 | Проміжний кардан | МЖТ-Ф-11.37.00.000-01 | 3 | 3 | 4 | |||
| 5 | Редуктор __NT__0__ | ГР-700.20.00.000 | 1 | 1 | 5 | |||
| 6 | Грабліна L=1120 | ГР-700.18.00.000 | 8 | 8 | 6 | |||
| 7 | Грабліна L=1620 | ГР-700.18.00.000-01 | 8 | 8 | 7 | |||
| 8 | Шків | ГР-700.09.00.000 | 2 | 2 | 8 | |||
| 9 | Вал | ГР-700.22.00.000 | 1 | 1 | 9 | |||
| 10 | Редуктор __NT__0__ | ГР-700.20.00.000-01 | 1 | 1 | 10 | |||
| 11 | Карданний вал | МЖТ-Ф-11.37.00.000-03 | 1 | 1 | 11 | |||
| 12 | Відбійник | ГР-700.36.00.000 | 1 | 1 | 12 | |||
| 13 | Фартух | ГР-700.36.04.000 | 2 | 2 | 13 | |||
| 20 | Ротор у зборі (задній) | ГР-700.62.00.000 | 1 | 1 | 20 | |||
| 47 | Ремінь D (Г)4000 П…IVСх | ГОСТ 1284.1-89 | 2 | 2 | 47 |
