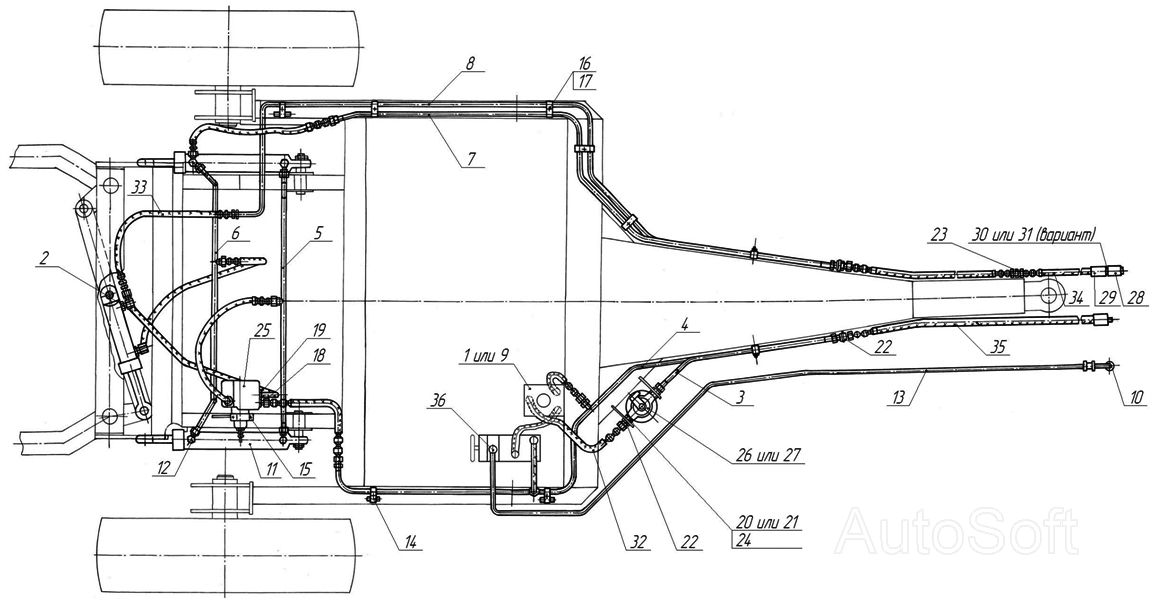

Гідророзведення
100%
Назва деталі
Гідропанель
Заводський номер
ИРК-145.25.01.000
Кількість на модель
№
1
Назва деталі
Трійник врізний з ущільнювальною гайкою
Заводський номер
ИРК-145.25.02.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ИРК-145.25.03.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ИРК-145.25.04.000
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
ИРК-145.25.05.000
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
ИРК-145.25.06.000
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
ИРК-145.25.07.000
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
ИРК-145.25.08.000
Кількість на модель
1
№
8
Назва деталі
Гідропанель
Заводський номер
ИРК-145.25.09.000
Кількість на модель
1
№
9
Назва деталі
Дренажний перехідник
Заводський номер
ИРК-145.25.13.000
Кількість на модель
1
№
10
Назва деталі
Гідроциліндр 3х50х28, діаметр D = 50 мм, висота Н = 320 мм.
Заводський номер
ПР22.00.000-03
Кількість на модель
2
№
11
Назва деталі
Кутник з гвинтовим кріпленням та гайкою
Заводський номер
РЖТ 12.07.000
Кількість на модель
4
№
12
Назва деталі
Шланг Рукав 10х17,5 ТУ381051893-89 L =6000 2,3 кг
Заводський номер
ИРК-145.25.00.001
Кількість на модель
1
№
13
Назва деталі
Навантаження 0,035 кг
Заводський номер
ИРК-145.25.00.801
Кількість на модель
9
№
14
Назва деталі
Скоба
Заводський номер
ИРК-145.01.10.401
Кількість на модель
1
№
15
Назва деталі
Скоба
Заводський номер
РЖТ12.406
Кількість на модель
9
№
16
Назва деталі
Прокладка
Заводський номер
РЖТ12.00.001
Кількість на модель
9
№
17
Назва деталі
Штуцер
Заводський номер
524.11.07.00.00.000-17
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
524.11.07.00.00.000-19
Кількість на модель
2
№
19
Назва деталі
Врізний штуцер
Заводський номер
ПРТ-7А.08.601
Кількість на модель
2
№
20
Назва деталі
Врізний штуцер
Заводський номер
ПРТ-7А.08.601-01
Кількість на модель
2
№
21
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
6
№
22
Назва деталі
Контргайка
Заводський номер
Н.036.23.002
Кількість на модель
2
№
23
Назва деталі
Кільце
Заводський номер
024-028-25-2-2
Кількість на модель
2
№
24
Назва деталі
Гідроклапан ТУ2-053-1627-83 Рн= 20МПа
Заводський номер
ДГ66-32М
Кількість на модель
1
№
25
Назва деталі
Фільтр ТУ2-053-1778-86Е
Заводський номер
2ФГМ32-10М
Кількість на модель
1
№
26
Назва деталі
Фільтр ТУ2-053-1778-86Е
Заводський номер
2ФГМ32-10К
Кількість на модель
1
№
27
Назва деталі
Клапан запірного пристрою d12 лівий
Заводський номер
3057-4616330-а
Кількість на модель
4
№
28
Назва деталі
Швидкороз'ємне з'єднання
Заводський номер
БСР/-10/ 2А ВУХЛ
Кількість на модель
4
№
30
Назва деталі
Роз'ємна муфта
Заводський номер
Н.036.50.000
Кількість на модель
4
№
31
Назва деталі
Армований рукав високого тиску ТУРБ700091832.014-2003
Заводський номер
РВД 12.25.20.645
Кількість на модель
6
№
32
Назва деталі
Армований рукав високого тиску ТУРБ700091832.014-2003
Заводський номер
РВД 12.25.20.1045
Кількість на модель
4
№
33
Назва деталі
Армований рукав високого тиску ТУРБ700091832.014-2003
Заводський номер
РВД 12.25.20.1245
Кількість на модель
2
№
34
Назва деталі
Армований рукав високого тиску ТУРБ700091832.014-2003
Заводський номер
РВД 12.25.20.1845
Кількість на модель
4
№
35
Назва деталі
Черв'ячний хомут
Заводський номер
«NOPMA» (d16-27мм)
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідропанель | ИРК-145.25.01.000 | 1 | |||||
| 2 | Трійник врізний з ущільнювальною гайкою | ИРК-145.25.02.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ИРК-145.25.03.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | ИРК-145.25.04.000 | 1 | 1 | 4 | |||
| 5 | Трубопровід | ИРК-145.25.05.000 | 1 | 1 | 5 | |||
| 6 | Трубопровід | ИРК-145.25.06.000 | 1 | 1 | 6 | |||
| 7 | Трубопровід | ИРК-145.25.07.000 | 1 | 1 | 7 | |||
| 8 | Трубопровід | ИРК-145.25.08.000 | 1 | 1 | 8 | |||
| 9 | Гідропанель | ИРК-145.25.09.000 | 1 | 1 | 9 | |||
| 10 | Дренажний перехідник | ИРК-145.25.13.000 | 1 | 1 | 10 | |||
| 11 | Гідроциліндр 3х50х28, діаметр D = 50 мм, висота Н = 320 мм. | ПР22.00.000-03 | 2 | 2 | 11 | |||
| 12 | Кутник з гвинтовим кріпленням та гайкою | РЖТ 12.07.000 | 4 | 4 | 12 | |||
| 13 | Шланг Рукав 10х17,5 ТУ381051893-89 L =6000 2,3 кг | ИРК-145.25.00.001 | 1 | 1 | 13 | |||
| 14 | Навантаження 0,035 кг | ИРК-145.25.00.801 | 9 | 9 | 14 | |||
| 15 | Скоба | ИРК-145.01.10.401 | 1 | 1 | 15 | |||
| 16 | Скоба | РЖТ12.406 | 9 | 9 | 16 | |||
| 17 | Прокладка | РЖТ12.00.001 | 9 | 9 | 17 | |||
| 18 | Штуцер | 524.11.07.00.00.000-17 | 1 | 1 | 18 | |||
| 19 | Штуцер | 524.11.07.00.00.000-19 | 2 | 2 | 19 | |||
| 20 | Врізний штуцер | ПРТ-7А.08.601 | 2 | 2 | 20 | |||
| 21 | Врізний штуцер | ПРТ-7А.08.601-01 | 2 | 2 | 21 | |||
| 22 | Контргайка | Н.036.23.022 | 6 | 6 | 22 | |||
| 23 | Контргайка | Н.036.23.002 | 2 | 2 | 23 | |||
| 24 | Кільце | 024-028-25-2-2 | 2 | 2 | 24 | |||
| 25 | Гідроклапан ТУ2-053-1627-83 Рн= 20МПа | ДГ66-32М | 1 | 1 | 25 | |||
| 26 | Фільтр ТУ2-053-1778-86Е | 2ФГМ32-10М | 1 | 1 | 26 | |||
| 27 | Фільтр ТУ2-053-1778-86Е | 2ФГМ32-10К | 1 | 1 | 27 | |||
| 28 | Клапан запірного пристрою d12 лівий | 3057-4616330-а | 4 | 4 | 28 | |||
| 30 | Швидкороз'ємне з'єднання | БСР/-10/ 2А ВУХЛ | 4 | 4 | 30 | |||
| 31 | Роз'ємна муфта | Н.036.50.000 | 4 | 4 | 31 | |||
| 32 | Армований рукав високого тиску ТУРБ700091832.014-2003 | РВД 12.25.20.645 | 6 | 6 | 32 | |||
| 33 | Армований рукав високого тиску ТУРБ700091832.014-2003 | РВД 12.25.20.1045 | 4 | 4 | 33 | |||
| 34 | Армований рукав високого тиску ТУРБ700091832.014-2003 | РВД 12.25.20.1245 | 2 | 2 | 34 | |||
| 35 | Армований рукав високого тиску ТУРБ700091832.014-2003 | РВД 12.25.20.1845 | 4 | 4 | 35 | |||
| 36 | Черв'ячний хомут | «NOPMA» (d16-27мм) | 1 | 1 | 36 |
