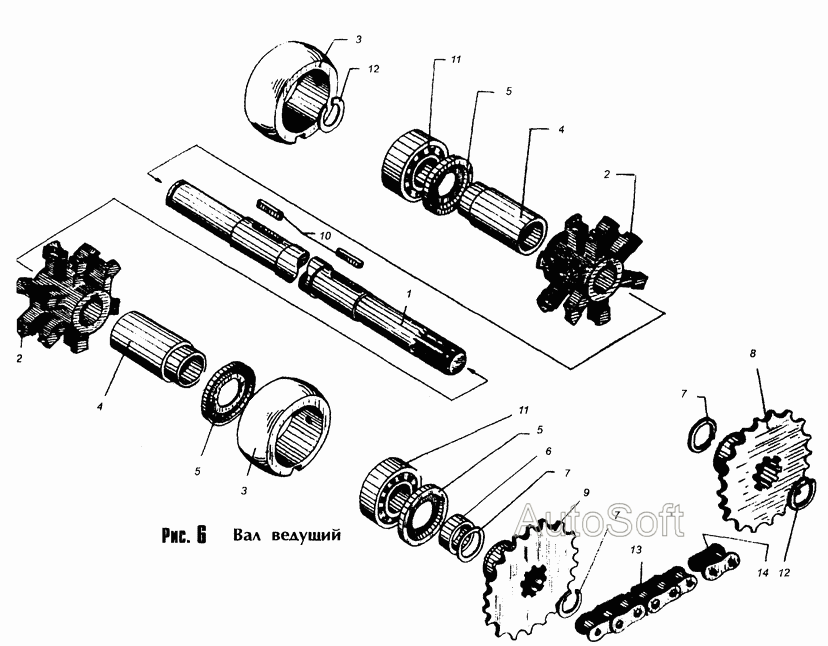

Ведучий вал
100%
Назва деталі
Ведучий вал
Заводський номер
КР 10.03.00.601
Кількість на модель
1
№
1
Назва деталі
Ведуча
Заводський номер
ПРТ 10.02.305Б
Кількість на модель
2
№
2
Назва деталі
Корпус
Заводський номер
КР 10.03.00.801
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
КР 10.03.00.802
Кількість на модель
2
№
4
Назва деталі
Захисна шайба
Заводський номер
ПРТ 7А.16.00.404
Кількість на модель
3
№
5
Назва деталі
Кільце
Заводський номер
ПРТ 7А.07.08.301-02
Кількість на модель
1
№
6
Назва деталі
Спеціальна шайба
Заводський номер
ПРТ 10.02.415
Кількість на модель
6
№
7
Назва деталі
Зірочка
Заводський номер
ПРТ 7А.07.08.010-01
Кількість на модель
1
№
8
Назва деталі
Зірочка
Заводський номер
ПРТ 7А.07.08.302-01
Кількість на модель
1
№
9
Назва деталі
шпонка
Заводський номер
2.16x10x50.23360
Кількість на модель
2
№
10
Назва деталі
Подшипник
Заводський номер
80211,7242
Кількість на модель
2
№
11
Назва деталі
Кільце
Заводський номер
ПР 11.00.401-03
Кількість на модель
3
№
12
Назва деталі
Ланцюг n=47зв.
Заводський номер
ПР-38,1-12700.13568
Кількість на модель
1
№
13
Назва деталі
З'єднувальний елемент
Заводський номер
С ПР 38,1-12700.13568
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ведучий вал | КР 10.03.00.601 | 1 | 1 | 1 | |||
| 2 | Ведуча | ПРТ 10.02.305Б | 2 | 2 | 2 | |||
| 3 | Корпус | КР 10.03.00.801 | 2 | 2 | 3 | |||
| 4 | Втулка | КР 10.03.00.802 | 2 | 2 | 4 | |||
| 5 | Захисна шайба | ПРТ 7А.16.00.404 | 3 | 3 | 5 | |||
| 6 | Кільце | ПРТ 7А.07.08.301-02 | 1 | 1 | 6 | |||
| 7 | Спеціальна шайба | ПРТ 10.02.415 | 6 | 6 | 7 | |||
| 8 | Зірочка | ПРТ 7А.07.08.010-01 | 1 | 1 | 8 | |||
| 9 | Зірочка | ПРТ 7А.07.08.302-01 | 1 | 1 | 9 | |||
| 10 | шпонка | 2.16x10x50.23360 | 2 | 2 | 10 | |||
| 11 | Подшипник | 80211,7242 | 2 | 2 | 11 | |||
| 12 | Кільце | ПР 11.00.401-03 | 3 | 3 | 12 | |||
| 13 | Ланцюг n=47зв. | ПР-38,1-12700.13568 | 1 | 1 | 13 | |||
| 14 | З'єднувальний елемент | С ПР 38,1-12700.13568 | 1 | 1 | 14 |
