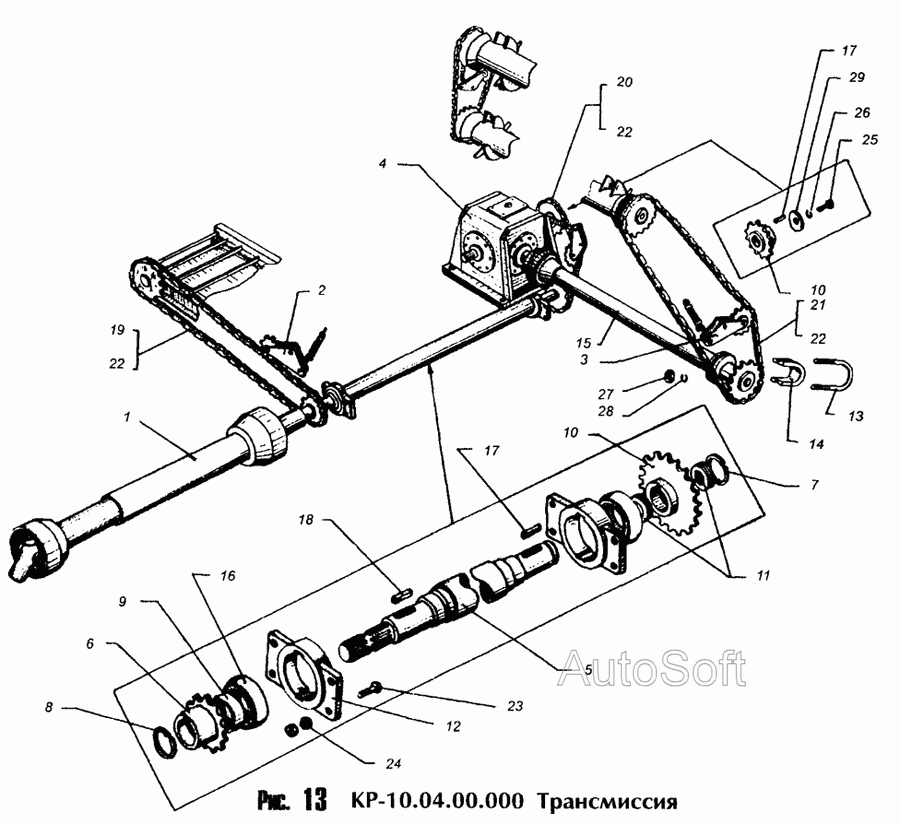

Трансмісія
100%
Назва деталі
Карданна передача
Заводський номер
МЖТ-Ф 11.37.00.000-01
Кількість на модель
1
№
1
Назва деталі
Натяжний пристрій
Заводський номер
ПРТ 7А.07.09.000-02
Кількість на модель
1
№
2
Назва деталі
Натяжний пристрій
Заводський номер
ПРТ 7А.07.09.000
Кількість на модель
2
№
3
Назва деталі
Редуктор __NT__0__
Заводський номер
Н 094.40.000-113
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
КР 10.04.01.010
Кількість на модель
1
№
5
Назва деталі
Зірочка
Заводський номер
ПИР 600028А
Кількість на модель
1
№
6
Назва деталі
Кільце
Заводський номер
ПР 11.00.401-01
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
ПР 11.00.401-06
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
КР 10.04.01.801-01
Кількість на модель
1
№
9
Назва деталі
Зірочка
Заводський номер
КР 10.04.01.020
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
ПРТ 10.02.407
Кількість на модель
6
№
11
Назва деталі
Корпус подшипника
Заводський номер
ПР 05.607
Кількість на модель
2
№
12
Назва деталі
Драбина
Заводський номер
ПРТ 7А.07.00.601
Кількість на модель
1
№
13
Назва деталі
Притиск
Заводський номер
ПРТ 7А.07.00.301
Кількість на модель
1
№
14
Назва деталі
Вал приводу перевертачів
Заводський номер
КР 10.04.03.000
Кількість на модель
1
№
15
Назва деталі
Подшипник
Заводський номер
1580209 К 1С 17
Кількість на модель
2
№
16
Назва деталі
шпонка
Заводський номер
2-10x8x40.23360
Кількість на модель
2
№
17
Назва деталі
шпонка
Заводський номер
2-12x8x40.23360
Кількість на модель
1
№
18
Назва деталі
Ланцюг n=105зв.
Заводський номер
ПР 25,4-6000А
Кількість на модель
1
№
19
Назва деталі
З'єднувальний елемент
Заводський номер
С ПР 25,4-6000А
Кількість на модель
3
№
22
Назва деталі
Болт
Заводський номер
М10x40.7796
Кількість на модель
8
№
23
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
16
№
24
Назва деталі
гвинт
Заводський номер
М10x25.7796
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
1
№
26
Назва деталі
Горіх
Заводський номер
М16.5915
Кількість на модель
2
№
27
Назва деталі
Диск
Заводський номер
16.65Г.6402
Кількість на модель
2
№
28
Назва деталі
Диск
Заводський номер
РЖТ 00.102
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карданна передача | МЖТ-Ф 11.37.00.000-01 | 1 | 1 | 1 | |||
| 2 | Натяжний пристрій | ПРТ 7А.07.09.000-02 | 1 | 1 | 2 | |||
| 3 | Натяжний пристрій | ПРТ 7А.07.09.000 | 2 | 2 | 3 | |||
| 4 | Редуктор __NT__0__ | Н 094.40.000-113 | 1 | 1 | 4 | |||
| 5 | Вал | КР 10.04.01.010 | 1 | 1 | 5 | |||
| 6 | Зірочка | ПИР 600028А | 1 | 1 | 6 | |||
| 7 | Кільце | ПР 11.00.401-01 | 1 | 1 | 7 | |||
| 8 | Кільце | ПР 11.00.401-06 | 1 | 1 | 8 | |||
| 9 | Втулка | КР 10.04.01.801-01 | 1 | 1 | 9 | |||
| 10 | Зірочка | КР 10.04.01.020 | 2 | 2 | 10 | |||
| 11 | Диск | ПРТ 10.02.407 | 6 | 6 | 11 | |||
| 12 | Корпус подшипника | ПР 05.607 | 2 | 2 | 12 | |||
| 13 | Драбина | ПРТ 7А.07.00.601 | 1 | 1 | 13 | |||
| 14 | Притиск | ПРТ 7А.07.00.301 | 1 | 1 | 14 | |||
| 15 | Вал приводу перевертачів | КР 10.04.03.000 | 1 | 1 | 15 | |||
| 16 | Подшипник | 1580209 К 1С 17 | 2 | 2 | 16 | |||
| 17 | шпонка | 2-10x8x40.23360 | 2 | 2 | 17 | |||
| 18 | шпонка | 2-12x8x40.23360 | 1 | 1 | 18 | |||
| 19 | Ланцюг n=105зв. | ПР 25,4-6000А | 1 | 1 | 19 | |||
| 22 | З'єднувальний елемент | С ПР 25,4-6000А | 3 | 3 | 22 | |||
| 23 | Болт | М10x40.7796 | 8 | 8 | 23 | |||
| 24 | Гайка | М10.5915 | 16 | 16 | 24 | |||
| 25 | гвинт | М10x25.7796 | 1 | 1 | 25 | |||
| 26 | Шайба | 10.65Г.6402 | 1 | 1 | 26 | |||
| 27 | Горіх | М16.5915 | 2 | 2 | 27 | |||
| 28 | Диск | 16.65Г.6402 | 2 | 2 | 28 | |||
| 29 | Диск | РЖТ 00.102 | 1 | 1 | 29 |
