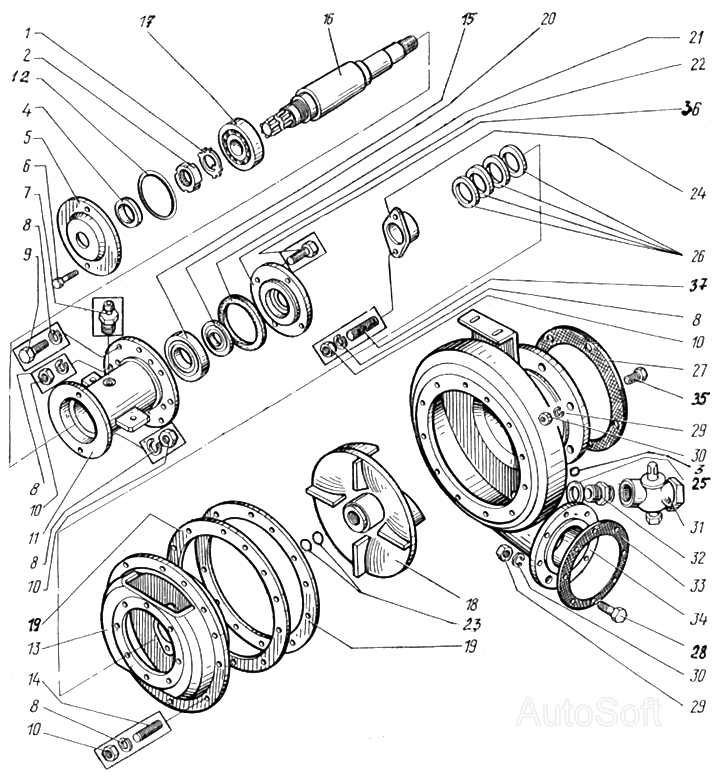

Насос МЖТ16.40.00.000-01
100%
Назва деталі
Диск
Заводський номер
56х1,5 ГОСТ 11872-89
Кількість на модель
1
№
1
Назва деталі
Гайка
Заводський номер
ВМ56х2 ГОСТ 11871-89
Кількість на модель
1
№
2
Назва деталі
Кільце
Заводський номер
038-046-46 ГОСТ 18829-73
Кількість на модель
2
№
3
Назва деталі
Манжета
Заводський номер
1.2-50х70-1 ГОСТ 8752-79
Кількість на модель
1
№
4
Назва деталі
Кришка підшипника
Заводський номер
Н 026.179А-03
Кількість на модель
1
№
5
Назва деталі
гвинт
Заводський номер
М10х35 ГОСТ 7796-70
Кількість на модель
2
№
6
Назва деталі
Маслянка
Заводський номер
1.2.Ц6 ГОСТ 19853-74
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
10 ГОСТ 6402-70
Кількість на модель
28
№
8
Назва деталі
гвинт
Заводський номер
М10х30 ГОСТ 7796-70
Кількість на модель
8
№
9
Назва деталі
Гайка
Заводський номер
М10 ГОСТ 5915-70
Кількість на модель
20
№
10
Назва деталі
Корпус подшипника
Заводський номер
МЖТ-16.40.00.101
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
МЖТ-16.40.00.003
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
МЖТ-16.40.00.102А
Кількість на модель
1
№
13
Назва деталі
Шпилька
Заводський номер
М10х30 ГОСТ 22032-76
Кількість на модель
12
№
14
Назва деталі
Підшипник
Заводський номер
213 ГОСТ 8338-75
Кількість на модель
1
№
15
Назва деталі
Вал
Заводський номер
МЖТ-16.40.00.607
Кількість на модель
1
№
16
Назва деталі
Подшипник
Заводський номер
312 ГОСТ 8338-75
Кількість на модель
1
№
17
Назва деталі
Колесо насоса
Заводський номер
МЖТ-16.41.02.000
Кількість на модель
3
№
18
Назва деталі
Прокладка
Заводський номер
МЖТ-16.40.00.001-02
Кількість на модель
3
№
19
Назва деталі
Манжета
Заводський номер
1.2-60х85-1 ГОСТ 8752-79
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
ПРТ10.02.003
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
МЖТ-16.40.00.401
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
МЖТ-16.40.00.405
Кількість на модель
1
№
23
Назва деталі
Кришка
Заводський номер
МЖТ-16.40.00.103
Кількість на модель
1
№
24
Назва деталі
Контргайка
Заводський номер
МЖТ-16.40.00.605
Кількість на модель
2
№
25
Назва деталі
Наповнювач
Заводський номер
АПП8х8 ГОСТ 5152-84
Кількість на модель
5
№
26
Назва деталі
Прокладка
Заводський номер
МЖТ-10.00.00.001-01
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
М16х40 ГОСТ 7798-70
Кількість на модель
8
№
28
Назва деталі
Диск
Заводський номер
16 ГОСТ 6402-70
Кількість на модель
24
№
29
Назва деталі
Гайка
Заводський номер
М16 ГОСТ 5915-70
Кількість на модель
24
№
30
Назва деталі
Кран
Заводський номер
ДУ40.03.33015-040 ТУ26-07-1396-87
Кількість на модель
1
№
31
Назва деталі
Перехідник
Заводський номер
МЖТ-16.40.00.801
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
МЖТ-10.00.00.001
Кількість на модель
1
№
33
Назва деталі
Корпус насоса
Заводський номер
МЖТ-16.40.01.000-01
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
М16х60 ГОСТ 7798-70
Кількість на модель
8
№
35
Назва деталі
гвинт
Заводський номер
М40х45 ГОСТ 7798-70
Кількість на модель
2
№
36
Назва деталі
Шпилька
Заводський номер
М10х40 ГОСТ 22032-76
Кількість на модель
2
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Диск | 56х1,5 ГОСТ 11872-89 | 1 | 1 | 1 | |||
| 2 | Гайка | ВМ56х2 ГОСТ 11871-89 | 1 | 1 | 2 | |||
| 3 | Кільце | 038-046-46 ГОСТ 18829-73 | 2 | 2 | 3 | |||
| 4 | Манжета | 1.2-50х70-1 ГОСТ 8752-79 | 1 | 1 | 4 | |||
| 5 | Кришка підшипника | Н 026.179А-03 | 1 | 1 | 5 | |||
| 6 | гвинт | М10х35 ГОСТ 7796-70 | 2 | 2 | 6 | |||
| 7 | Маслянка | 1.2.Ц6 ГОСТ 19853-74 | 1 | 1 | 7 | |||
| 8 | Диск | 10 ГОСТ 6402-70 | 28 | 28 | 8 | |||
| 9 | гвинт | М10х30 ГОСТ 7796-70 | 8 | 8 | 9 | |||
| 10 | Гайка | М10 ГОСТ 5915-70 | 20 | 20 | 10 | |||
| 11 | Корпус подшипника | МЖТ-16.40.00.101 | 1 | 1 | 11 | |||
| 12 | Прокладка | МЖТ-16.40.00.003 | 1 | 1 | 12 | |||
| 13 | Кришка | МЖТ-16.40.00.102А | 1 | 1 | 13 | |||
| 14 | Шпилька | М10х30 ГОСТ 22032-76 | 12 | 12 | 14 | |||
| 15 | Підшипник | 213 ГОСТ 8338-75 | 1 | 1 | 15 | |||
| 16 | Вал | МЖТ-16.40.00.607 | 1 | 1 | 16 | |||
| 17 | Подшипник | 312 ГОСТ 8338-75 | 1 | 1 | 17 | |||
| 18 | Колесо насоса | МЖТ-16.41.02.000 | 3 | 3 | 18 | |||
| 19 | Прокладка | МЖТ-16.40.00.001-02 | 3 | 3 | 19 | |||
| 20 | Манжета | 1.2-60х85-1 ГОСТ 8752-79 | 1 | 1 | 20 | |||
| 21 | Прокладка | ПРТ10.02.003 | 1 | 1 | 21 | |||
| 22 | Кришка | МЖТ-16.40.00.401 | 1 | 1 | 22 | |||
| 23 | Прокладка | МЖТ-16.40.00.405 | 1 | 1 | 23 | |||
| 24 | Кришка | МЖТ-16.40.00.103 | 1 | 1 | 24 | |||
| 25 | Контргайка | МЖТ-16.40.00.605 | 2 | 2 | 25 | |||
| 26 | Наповнювач | АПП8х8 ГОСТ 5152-84 | 5 | 5 | 26 | |||
| 27 | Прокладка | МЖТ-10.00.00.001-01 | 1 | 1 | 27 | |||
| 28 | гвинт | М16х40 ГОСТ 7798-70 | 8 | 8 | 28 | |||
| 29 | Диск | 16 ГОСТ 6402-70 | 24 | 24 | 29 | |||
| 30 | Гайка | М16 ГОСТ 5915-70 | 24 | 24 | 30 | |||
| 31 | Кран | ДУ40.03.33015-040 ТУ26-07-1396-87 | 1 | 1 | 31 | |||
| 32 | Перехідник | МЖТ-16.40.00.801 | 1 | 1 | 32 | |||
| 33 | Прокладка | МЖТ-10.00.00.001 | 1 | 1 | 33 | |||
| 34 | Корпус насоса | МЖТ-16.40.01.000-01 | 1 | 1 | 34 | |||
| 35 | гвинт | М16х60 ГОСТ 7798-70 | 8 | 8 | 35 | |||
| 36 | гвинт | М40х45 ГОСТ 7798-70 | 2 | 2 | 36 | |||
| 37 | Шпилька | М10х40 ГОСТ 22032-76 | 2 | 2 | 37 |
