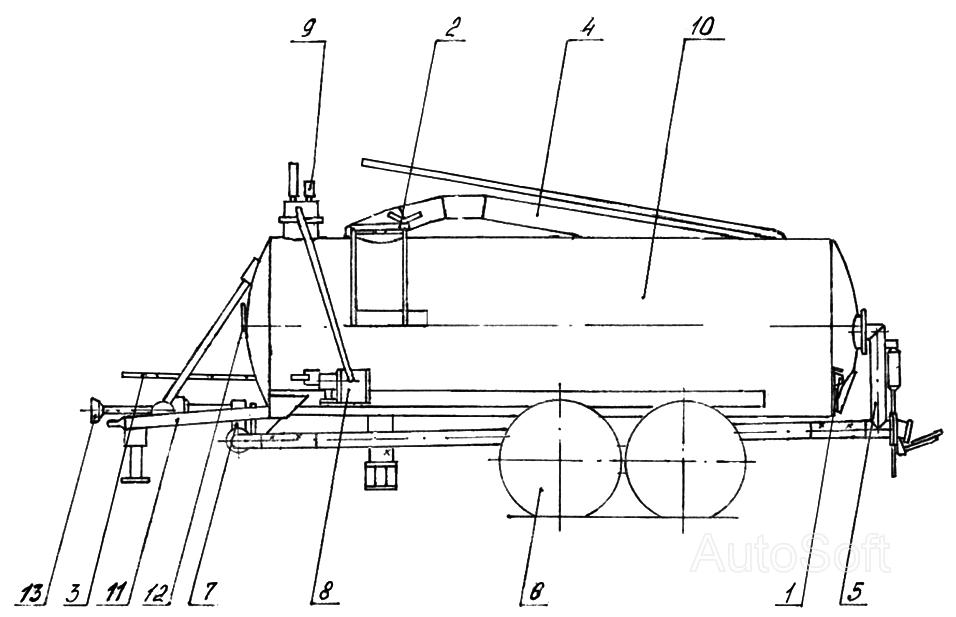

Загальний вигляд (схема)
100%
Назва деталі
Електрообладнання
Заводський номер
Электрооборудование
Кількість на модель
1
№
1
Назва деталі
Кришка люка в зборі
Заводський номер
РЖН 19.00.000-01
Кількість на модель
2
№
2
Назва деталі
Відкидний болт
Заводський номер
РЖТ 65.000
Кількість на модель
№
2
Назва деталі
Гайка
Заводський номер
РЖТ 31.00.000
Кількість на модель
№
2
Назва деталі
Ущільнення
Заводський номер
РЖТ 00.006
Кількість на модель
№
2
Назва деталі
Гідравлічна система
Заводський номер
Система гидравлическая
Кількість на модель
1
№
3
Назва деталі
Клапан
Заводський номер
МЖТ-10.29.00.000
Кількість на модель
№
4
Назва деталі
Заправний рукав
Заводський номер
МЖТ-Ф-6.06.00.000
Кількість на модель
№
4
Назва деталі
Штанга
Заводський номер
МЖТ-Ф-6.16.00.000
Кількість на модель
№
4
Назва деталі
Стійка
Заводський номер
МЖТ-Ф-6.15.00.000
Кількість на модель
1
№
4
Назва деталі
Зв'язок із напірним трубопроводом
Заводський номер
Коммуникация с напорным трубопроводом
Кількість на модель
1
№
5
Назва деталі
Комунікація
Заводський номер
МЖТ-10.14.00.000-02
Кількість на модель
№
5
Назва деталі
Трубопровід
Заводський номер
МЖТ-Ф-6.00.00.002
Кількість на модель
№
5
Назва деталі
Балансир на колесах
Заводський номер
ПРТ-10.03.000-17
Кількість на модель
1
№
6
Назва деталі
Балансир на колесах
Заводський номер
ПРТ-10.03.000-16
Кількість на модель
1
№
6
Назва деталі
Центробіжний насос
Заводський номер
МЖТ-16.40.00.000-01
Кількість на модель
1
№
7
Назва деталі
Вакуумна установка з рідинними клапанами та запобіжним вакуумним клапаном
Заводський номер
Установка вакуумная
Кількість на модель
1
№
8
Назва деталі
Вакуумна установка
Заводський номер
МЖТ-Ф-6.44.00.000
Кількість на модель
№
8
Назва деталі
Вологовідділювач
Заводський номер
МЖТ-Ф-11.50.00.000-01
Кількість на модель
№
8
Назва деталі
Жовтий
Заводський номер
РЖТ 08.050
Кількість на модель
№
8
Назва деталі
Вакуумний запобіжний клапан
Заводський номер
РЖТ 84.00.000
Кількість на модель
1
№
9
Назва деталі
Цистерна
Заводський номер
МЖТ-Ф-6.01.00.000М
Кількість на модель
1
№
10
Назва деталі
Дишло
Заводський номер
МЖТ-Ф-6.46.00.000
Кількість на модель
1
№
11
Назва деталі
Стійка
Заводський номер
МЖТ-Ф-6.41.00.000
Кількість на модель
№
11
Назва деталі
Регульована опора
Заводський номер
ПСТ-9.01.11.000
Кількість на модель
№
11
Назва деталі
Опора
Заводський номер
МЖТ-Ф-6.42.00.000
Кількість на модель
№
11
Назва деталі
Рівнемір
Заводський номер
МЖТ-10.44.00.000
Кількість на модель
1
№
12
Назва деталі
Передній кардан __NT__0__
Заводський номер
МЖТ-Ф-11.37.00.000
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Електрообладнання | Электрооборудование | 1 | 1 | 1 | |||
| 2 | Кришка люка в зборі | РЖН 19.00.000-01 | 2 | 2 | 2 | |||
| 2 | Відкидний болт | РЖТ 65.000 | 2 | |||||
| 2 | Гайка | РЖТ 31.00.000 | 2 | |||||
| 2 | Ущільнення | РЖТ 00.006 | 2 | |||||
| 3 | Гідравлічна система | Система гидравлическая | 1 | 1 | 3 | |||
| 4 | Клапан | МЖТ-10.29.00.000 | 4 | |||||
| 4 | Заправний рукав | МЖТ-Ф-6.06.00.000 | 4 | |||||
| 4 | Штанга | МЖТ-Ф-6.16.00.000 | 4 | |||||
| 4 | Стійка | МЖТ-Ф-6.15.00.000 | 1 | 1 | 4 | |||
| 5 | Зв'язок із напірним трубопроводом | Коммуникация с напорным трубопроводом | 1 | 1 | 5 | |||
| 5 | Комунікація | МЖТ-10.14.00.000-02 | 5 | |||||
| 5 | Трубопровід | МЖТ-Ф-6.00.00.002 | 5 | |||||
| 6 | Балансир на колесах | ПРТ-10.03.000-17 | 1 | 1 | 6 | |||
| 6 | Балансир на колесах | ПРТ-10.03.000-16 | 1 | 1 | 6 | |||
| 7 | Центробіжний насос | МЖТ-16.40.00.000-01 | 1 | 1 | 7 | |||
| 8 | Вакуумна установка з рідинними клапанами та запобіжним вакуумним клапаном | Установка вакуумная | 1 | 1 | 8 | |||
| 8 | Вакуумна установка | МЖТ-Ф-6.44.00.000 | 8 | |||||
| 8 | Вологовідділювач | МЖТ-Ф-11.50.00.000-01 | 8 | |||||
| 8 | Жовтий | РЖТ 08.050 | 8 | |||||
| 9 | Вакуумний запобіжний клапан | РЖТ 84.00.000 | 1 | 1 | 9 | |||
| 10 | Цистерна | МЖТ-Ф-6.01.00.000М | 1 | 1 | 10 | |||
| 11 | Дишло | МЖТ-Ф-6.46.00.000 | 1 | 1 | 11 | |||
| 11 | Стійка | МЖТ-Ф-6.41.00.000 | 11 | |||||
| 11 | Регульована опора | ПСТ-9.01.11.000 | 11 | |||||
| 11 | Опора | МЖТ-Ф-6.42.00.000 | 11 | |||||
| 12 | Рівнемір | МЖТ-10.44.00.000 | 1 | 1 | 12 | |||
| 13 | Передній кардан __NT__0__ | МЖТ-Ф-11.37.00.000 | 1 | 1 | 13 |
