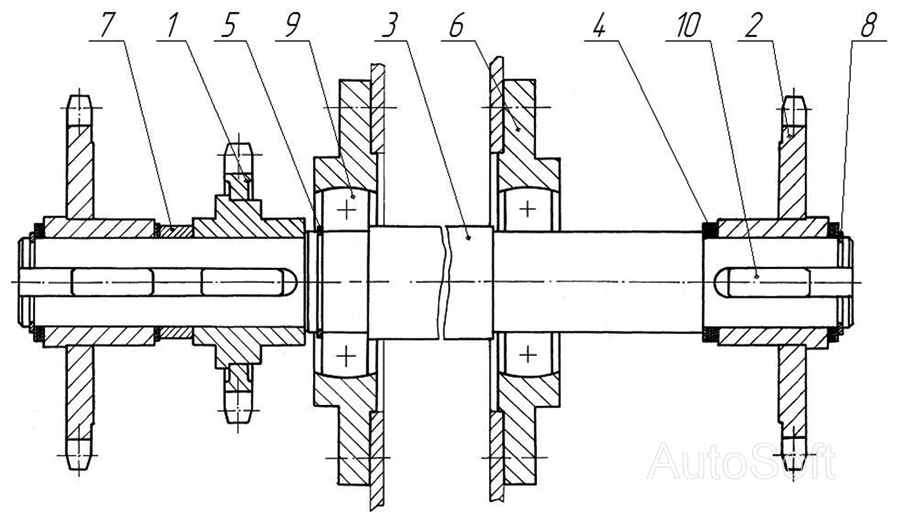

Розподільний вал
100%
Назва деталі
Зірочка z=14, t=25,4
Заводський номер
МВУ-4Ц.01.02.310-01
Кількість на модель
1
№
1
Назва деталі
Зірочка z=26, t=19,05
Заводський номер
МВУ-4Ц.05.01.000
Кількість на модель
2
№
2
Назва деталі
Вал
Заводський номер
МВУ-4Ц.05.02.000
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
РШУ-12.02.07.412-01
Кількість на модель
16
№
4
Назва деталі
Кільце
Заводський номер
ПР11.00.401-02
Кількість на модель
1
№
5
Назва деталі
Корпус подшипника
Заводський номер
ПР05.607
Кількість на модель
2
№
6
Назва деталі
Втулка
Заводський номер
МВУ-4Ц.05.00.801
Кількість на модель
1
№
7
Назва деталі
Кільце А40
Заводський номер
А40
Кількість на модель
2
№
8
Назва деталі
Подшипник
Заводський номер
1580209 ТУ 37.006.084-88
Кількість на модель
2
№
9
Назва деталі
шпонка
Заводський номер
3-12х8х32 ГОСТ 23360-78
Кількість на модель
3
№
10
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зірочка z=14, t=25,4 | МВУ-4Ц.01.02.310-01 | 1 | 1 | 1 | |||
| 2 | Зірочка z=26, t=19,05 | МВУ-4Ц.05.01.000 | 2 | 2 | 2 | |||
| 3 | Вал | МВУ-4Ц.05.02.000 | 1 | 1 | 3 | |||
| 4 | Диск | РШУ-12.02.07.412-01 | 16 | 16 | 4 | |||
| 5 | Кільце | ПР11.00.401-02 | 1 | 1 | 5 | |||
| 6 | Корпус подшипника | ПР05.607 | 2 | 2 | 6 | |||
| 7 | Втулка | МВУ-4Ц.05.00.801 | 1 | 1 | 7 | |||
| 8 | Кільце А40 | А40 | 2 | 2 | 8 | |||
| 9 | Подшипник | 1580209 ТУ 37.006.084-88 | 2 | 2 | 9 | |||
| 10 | шпонка | 3-12х8х32 ГОСТ 23360-78 | 3 | 3 | 10 |
