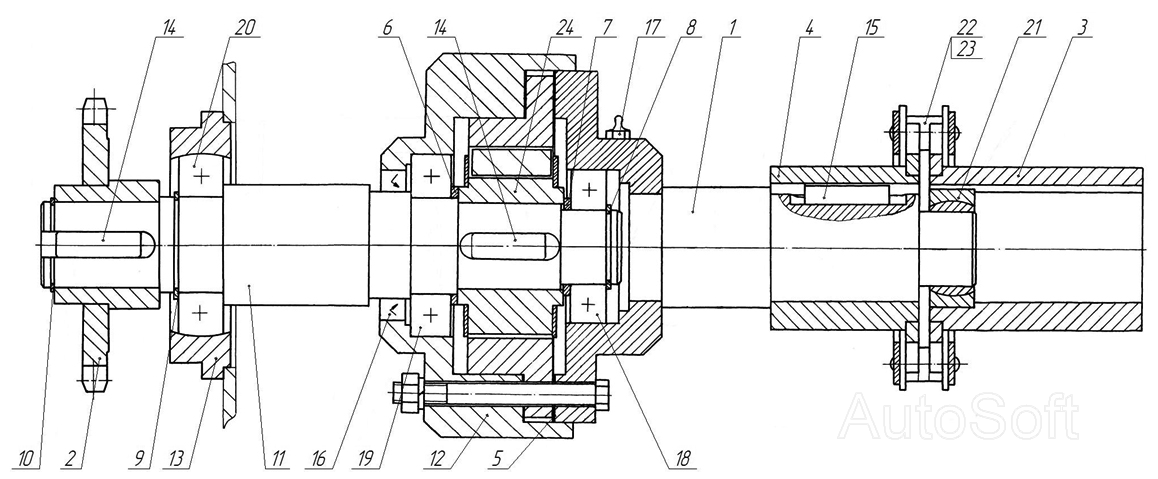

Вал приводу розкидача
100%
Назва деталі
Вал
Заводський номер
МВУ-4Ц.01.02.300
Кількість на модель
1
№
1
Назва деталі
Зірочка z=20, t=25,4
Заводський номер
МВУ-4Ц.01.02.310
Кількість на модель
1
№
2
Назва деталі
Напівмуфта
Заводський номер
ПР01.01.010
Кількість на модель
1
№
3
Назва деталі
Напівмуфта
Заводський номер
ПРТ-7А.07.08.020
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
КРН 2,1.05.001
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
МВУ-4Ц.01.02.411
Кількість на модель
1
№
6
Назва деталі
Кільце
Заводський номер
МВУ-4Ц.01.02.411-01
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
ПР11.00.401-01
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
ПР11.00.401-02
Кількість на модель
1
№
9
Назва деталі
Кільце d=40
Заводський номер
ПР11.00.401-06
Кількість на модель
1
№
10
Назва деталі
Вал
Заводський номер
МВУ-4Ц.01.02.621
Кількість на модель
1
№
11
Назва деталі
Склянка
Заводський номер
МВУ-4Ц.01.02.622
Кількість на модель
1
№
12
Назва деталі
Корпус подшипника
Заводський номер
ПР05.607
Кількість на модель
1
№
13
Назва деталі
шпонка
Заводський номер
3-12х8х32 ГОСТ 23380-78
Кількість на модель
2
№
14
Назва деталі
шпонка
Заводський номер
3-14х9х40 ГОСТ 23380-78
Кількість на модель
1
№
15
Назва деталі
Манжета
Заводський номер
1-50х70-3 ГОСТ 8752-79
Кількість на модель
1
№
16
Назва деталі
Маслянка
Заводський номер
1.2 Ц6 ГОСТ 19853-74
Кількість на модель
1
№
17
Назва деталі
Подшипник
Заводський номер
207 ГОСТ 8338-75
Кількість на модель
1
№
18
Назва деталі
Подшипник
Заводський номер
209 ГОСТ 8338-75
Кількість на модель
1
№
19
Назва деталі
Подшипник
Заводський номер
1580209 ТУ 37.006.084-88
Кількість на модель
1
№
20
Назва деталі
Шарнірний підшипник
Заводський номер
Ш35 ГОСТ 3635-78
Кількість на модель
1
№
21
Назва деталі
Ланцюг L=990,6 (39 ланок)
Заводський номер
ПР-25,4-60 ГОСТ 13568-97
Кількість на модель
1
№
22
Назва деталі
Підрозділ
Заводський номер
С-ПР-25,4-60 ГОСТ 13568-97
Кількість на модель
1
№
23
Назва деталі
Муфта 40-50л ГОСТ 12935-76
Заводський номер
105.006.02.070
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал | МВУ-4Ц.01.02.300 | 1 | 1 | 1 | |||
| 2 | Зірочка z=20, t=25,4 | МВУ-4Ц.01.02.310 | 1 | 1 | 2 | |||
| 3 | Напівмуфта | ПР01.01.010 | 1 | 1 | 3 | |||
| 4 | Напівмуфта | ПРТ-7А.07.08.020 | 1 | 1 | 4 | |||
| 5 | Прокладка | КРН 2,1.05.001 | 1 | 1 | 5 | |||
| 6 | Кільце | МВУ-4Ц.01.02.411 | 1 | 1 | 6 | |||
| 7 | Кільце | МВУ-4Ц.01.02.411-01 | 1 | 1 | 7 | |||
| 8 | Кільце | ПР11.00.401-01 | 1 | 1 | 8 | |||
| 9 | Кільце | ПР11.00.401-02 | 1 | 1 | 9 | |||
| 10 | Кільце d=40 | ПР11.00.401-06 | 1 | 1 | 10 | |||
| 11 | Вал | МВУ-4Ц.01.02.621 | 1 | 1 | 11 | |||
| 12 | Склянка | МВУ-4Ц.01.02.622 | 1 | 1 | 12 | |||
| 13 | Корпус подшипника | ПР05.607 | 1 | 1 | 13 | |||
| 14 | шпонка | 3-12х8х32 ГОСТ 23380-78 | 2 | 2 | 14 | |||
| 15 | шпонка | 3-14х9х40 ГОСТ 23380-78 | 1 | 1 | 15 | |||
| 16 | Манжета | 1-50х70-3 ГОСТ 8752-79 | 1 | 1 | 16 | |||
| 17 | Маслянка | 1.2 Ц6 ГОСТ 19853-74 | 1 | 1 | 17 | |||
| 18 | Подшипник | 207 ГОСТ 8338-75 | 1 | 1 | 18 | |||
| 19 | Подшипник | 209 ГОСТ 8338-75 | 1 | 1 | 19 | |||
| 20 | Подшипник | 1580209 ТУ 37.006.084-88 | 1 | 1 | 20 | |||
| 21 | Шарнірний підшипник | Ш35 ГОСТ 3635-78 | 1 | 1 | 21 | |||
| 22 | Ланцюг L=990,6 (39 ланок) | ПР-25,4-60 ГОСТ 13568-97 | 1 | 1 | 22 | |||
| 23 | Підрозділ | С-ПР-25,4-60 ГОСТ 13568-97 | 1 | 1 | 23 | |||
| 24 | Муфта 40-50л ГОСТ 12935-76 | 105.006.02.070 | 1 | 1 | 24 |
