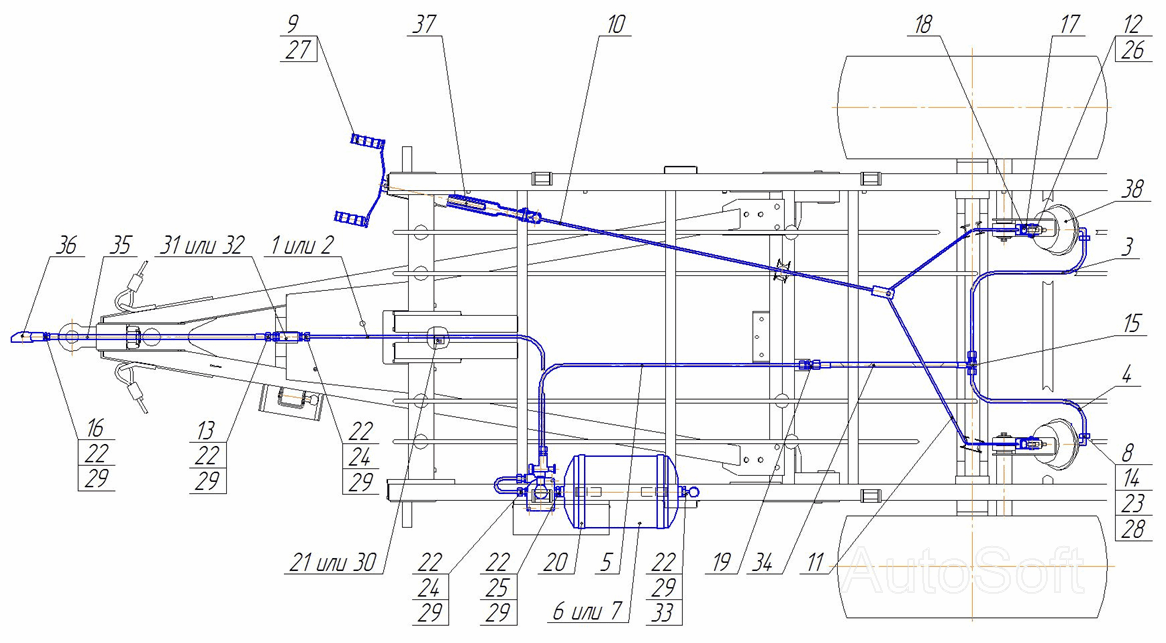

Гальмівна система
100%
Назва деталі
Підвідний трубопровід
Заводський номер
МВУ-4Ц.01.04.100-01
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
МВУ-4Ц.01.04.200
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
МВУ-4Ц.01.04.200-01
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
МВУ-4Ц.01.04.400А
Кількість на модель
1
№
5
Назва деталі
Модуль
Заводський номер
МЖТ-Ф-6.08.08.000-02
Кількість на модель
1
№
6
Назва деталі
Модуль
Заводський номер
МТТ-Ф-19.27.23.000-04
Кількість на модель
1
№
7
Назва деталі
Вкручуваний кутник
Заводський номер
ПРТ-7.06.04.000
Кількість на модель
2
№
8
Назва деталі
Ручка ручного гальма
Заводський номер
ПРТ-10.30.030
Кількість на модель
1
№
9
Назва деталі
Трос
Заводський номер
МВУ-4Ц.01.04.301
Кількість на модель
1
№
10
Назва деталі
Трос
Заводський номер
МВУ-4Ц.01.04.301-01
Кількість на модель
1
№
11
Назва деталі
Ось
Заводський номер
МЖТ-10.00.00.616-03
Кількість на модель
4
№
12
Назва деталі
Штуцер
Заводський номер
МТТ-Ф-19.27.00.603
Кількість на модель
1
№
13
Назва деталі
Гайка
Заводський номер
ПРТ-7.06.04.602
Кількість на модель
2
№
14
Назва деталі
Трійник
Заводський номер
ПРТ-10.13.603
Кількість на модель
1
№
15
Назва деталі
Перехідник
Заводський номер
ПРТ-10.13.618
Кількість на модель
1
№
16
Назва деталі
Кронштейн
Заводський номер
ПСТ-9.01.04.405
Кількість на модель
4
№
17
Назва деталі
Фіксатор
Заводський номер
ПСТ-9.01.04.608
Кількість на модель
4
№
18
Назва деталі
Штуцер
Заводський номер
ШТ-3000.04.00.601
Кількість на модель
1
№
19
Назва деталі
Драбина
Заводський номер
086СТ00-00.501
Кількість на модель
2
№
20
Назва деталі
Скоба
Заводський номер
086СТ00-00.505
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
086СТ-509
Кількість на модель
4
№
22
Назва деталі
Диск
Заводський номер
086СТ-509-01
Кількість на модель
2
№
23
Назва деталі
Штуцер
Заводський номер
086СТ00-00.603
Кількість на модель
1
№
24
Назва деталі
Затор
Заводський номер
086СТ00-00.606
Кількість на модель
2
№
25
Назва деталі
Шплінт
Заводський номер
3.2 20.019 ГОСТ397-79
Кількість на модель
4
№
26
Назва деталі
Штифт
Заводський номер
16m6 45 ГОСТ 3128-70
Кількість на модель
1
№
27
Назва деталі
Кільце
Заводський номер
013-016-19-2-2 ГОСТ 18829-77
Кількість на модель
2
№
28
Назва деталі
Кільце
Заводський номер
020-025-30-2-4 ГОСТ 18829-77
Кількість на модель
4
№
29
Назва деталі
Скоба
Заводський номер
1-12 2.5 30 ОСТ 105-328-77
Кількість на модель
1
№
30
Назва деталі
Фільтр
Заводський номер
12.351.1310 ОСТ37.001.085-96
Кількість на модель
1
№
31
Назва деталі
Магістральний фільтр
Заводський номер
105.069.04.000 ТУ 23.7.086-014-90
Кількість на модель
1
№
32
Назва деталі
Клапан контрольного виходу
Заводський номер
105.069.05.000 ТУ 23.7.086-015-90
Кількість на модель
1
№
33
Назва деталі
Шланг L=700
Заводський номер
105.069.41.000-02 ТУ 23.7.086-25-91
Кількість на модель
1
№
34
Назва деталі
Шланг L=1500
Заводський номер
05.069.46.000-05 ТУ 23.7.086-25-91
Кількість на модель
1
№
35
Назва деталі
З'єднувальна головка В
Заводський номер
105.069.51.000 ТУ 23.118.343-93
Кількість на модель
1
№
36
Назва деталі
Гайка з гвинтом
Заводський номер
МВУ-4Ш.01.10.400
Кількість на модель
1
№
37
Назва деталі
Гальмівна камера
Заводський номер
30.3519010-30
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Підвідний трубопровід | МВУ-4Ц.01.04.100-01 | 1 | 1 | 2 | |||
| 3 | Трубопровід | МВУ-4Ц.01.04.200 | 1 | 1 | 3 | |||
| 4 | Трубопровід | МВУ-4Ц.01.04.200-01 | 1 | 1 | 4 | |||
| 5 | Трубопровід | МВУ-4Ц.01.04.400А | 1 | 1 | 5 | |||
| 6 | Модуль | МЖТ-Ф-6.08.08.000-02 | 1 | 1 | 6 | |||
| 7 | Модуль | МТТ-Ф-19.27.23.000-04 | 1 | 1 | 7 | |||
| 8 | Вкручуваний кутник | ПРТ-7.06.04.000 | 2 | 2 | 8 | |||
| 9 | Ручка ручного гальма | ПРТ-10.30.030 | 1 | 1 | 9 | |||
| 10 | Трос | МВУ-4Ц.01.04.301 | 1 | 1 | 10 | |||
| 11 | Трос | МВУ-4Ц.01.04.301-01 | 1 | 1 | 11 | |||
| 12 | Ось | МЖТ-10.00.00.616-03 | 4 | 4 | 12 | |||
| 13 | Штуцер | МТТ-Ф-19.27.00.603 | 1 | 1 | 13 | |||
| 14 | Гайка | ПРТ-7.06.04.602 | 2 | 2 | 14 | |||
| 15 | Трійник | ПРТ-10.13.603 | 1 | 1 | 15 | |||
| 16 | Перехідник | ПРТ-10.13.618 | 1 | 1 | 16 | |||
| 17 | Кронштейн | ПСТ-9.01.04.405 | 4 | 4 | 17 | |||
| 18 | Фіксатор | ПСТ-9.01.04.608 | 4 | 4 | 18 | |||
| 19 | Штуцер | ШТ-3000.04.00.601 | 1 | 1 | 19 | |||
| 20 | Драбина | 086СТ00-00.501 | 2 | 2 | 20 | |||
| 21 | Скоба | 086СТ00-00.505 | 1 | 1 | 21 | |||
| 22 | Диск | 086СТ-509 | 4 | 4 | 22 | |||
| 23 | Диск | 086СТ-509-01 | 2 | 2 | 23 | |||
| 24 | Штуцер | 086СТ00-00.603 | 1 | 1 | 24 | |||
| 25 | Затор | 086СТ00-00.606 | 2 | 2 | 25 | |||
| 26 | Шплінт | 3.2 20.019 ГОСТ397-79 | 4 | 4 | 26 | |||
| 27 | Штифт | 16m6 45 ГОСТ 3128-70 | 1 | 1 | 27 | |||
| 28 | Кільце | 013-016-19-2-2 ГОСТ 18829-77 | 2 | 2 | 28 | |||
| 29 | Кільце | 020-025-30-2-4 ГОСТ 18829-77 | 4 | 4 | 29 | |||
| 30 | Скоба | 1-12 2.5 30 ОСТ 105-328-77 | 1 | 1 | 30 | |||
| 31 | Фільтр | 12.351.1310 ОСТ37.001.085-96 | 1 | 1 | 31 | |||
| 32 | Магістральний фільтр | 105.069.04.000 ТУ 23.7.086-014-90 | 1 | 1 | 32 | |||
| 33 | Клапан контрольного виходу | 105.069.05.000 ТУ 23.7.086-015-90 | 1 | 1 | 33 | |||
| 34 | Шланг L=700 | 105.069.41.000-02 ТУ 23.7.086-25-91 | 1 | 1 | 34 | |||
| 35 | Шланг L=1500 | 05.069.46.000-05 ТУ 23.7.086-25-91 | 1 | 1 | 35 | |||
| 36 | З'єднувальна головка В | 105.069.51.000 ТУ 23.118.343-93 | 1 | 1 | 36 | |||
| 37 | Гайка з гвинтом | МВУ-4Ш.01.10.400 | 1 | 1 | 37 | |||
| 38 | Гальмівна камера | 30.3519010-30 | 2 | 2 | 38 |
