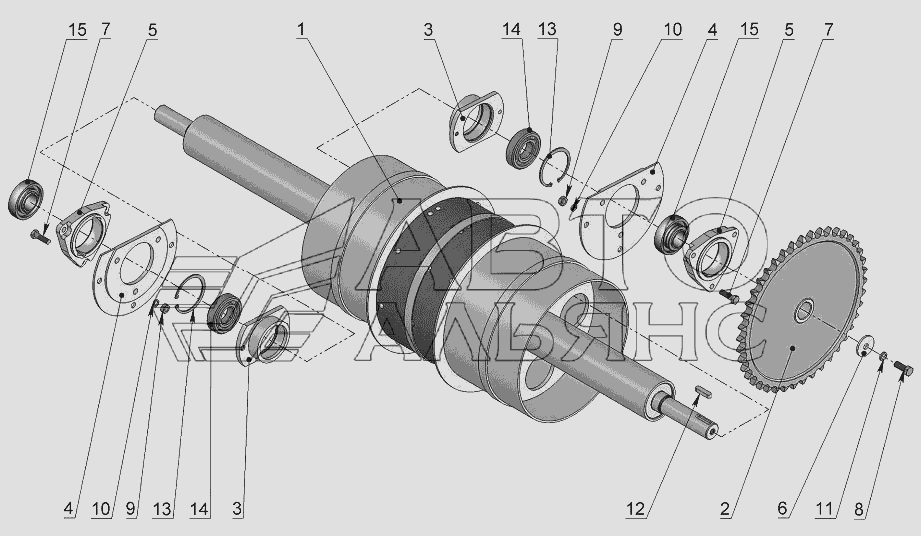

Барабан у зборі із зірочкою
100%
Назва деталі
Барабан
Заводський номер
ОЛ-100.03.00.000
Кількість на модель
1
№
1
Назва деталі
Зірочка
Заводський номер
ОЛ-100.10.00.000
Кількість на модель
1
№
2
Назва деталі
Корпус подшипника
Заводський номер
ОЛ-100.00.00.001
Кількість на модель
2
№
3
Назва деталі
Фланець
Заводський номер
ОЛ-100.00.00.003
Кількість на модель
2
№
4
Назва деталі
Корпус подшипника
Заводський номер
ПБ.16.01.01.204
Кількість на модель
2
№
5
Назва деталі
Диск
Заводський номер
ПР.07.423
Кількість на модель
1
№
6
Назва деталі
Гвинт
Заводський номер
M10-6gx35.56.019
Кількість на модель
6
№
7
Назва деталі
гвинт
Заводський номер
M12-6gx30.56.019
Кількість на модель
1
№
8
Назва деталі
Гайка
Заводський номер
M10-6Н.5.019
Кількість на модель
6
№
9
Назва деталі
Диск
Заводський номер
10 65Г 019
Кількість на модель
6
№
10
Назва деталі
Шайба
Заводський номер
12 65Г 019
Кількість на модель
1
№
11
Назва деталі
Шпонка
Заводський номер
10x8x40
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
1А80
Кількість на модель
2
№
13
Назва деталі
Подшипник
Заводський номер
180307
Кількість на модель
2
№
14
Назва деталі
Подшипник
Заводський номер
1680207
Кількість на модель
2
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Барабан | ОЛ-100.03.00.000 | 1 | 1 | 1 | |||
| 2 | Зірочка | ОЛ-100.10.00.000 | 1 | 1 | 2 | |||
| 3 | Корпус подшипника | ОЛ-100.00.00.001 | 2 | 2 | 3 | |||
| 4 | Фланець | ОЛ-100.00.00.003 | 2 | 2 | 4 | |||
| 5 | Корпус подшипника | ПБ.16.01.01.204 | 2 | 2 | 5 | |||
| 6 | Диск | ПР.07.423 | 1 | 1 | 6 | |||
| 7 | Гвинт | M10-6gx35.56.019 | 6 | 6 | 7 | |||
| 8 | гвинт | M12-6gx30.56.019 | 1 | 1 | 8 | |||
| 9 | Гайка | M10-6Н.5.019 | 6 | 6 | 9 | |||
| 10 | Диск | 10 65Г 019 | 6 | 6 | 10 | |||
| 11 | Шайба | 12 65Г 019 | 1 | 1 | 11 | |||
| 12 | Шпонка | 10x8x40 | 1 | 1 | 12 | |||
| 13 | Кільце | 1А80 | 2 | 2 | 13 | |||
| 14 | Подшипник | 180307 | 2 | 2 | 14 | |||
| 15 | Подшипник | 1680207 | 2 | 2 | 15 |
