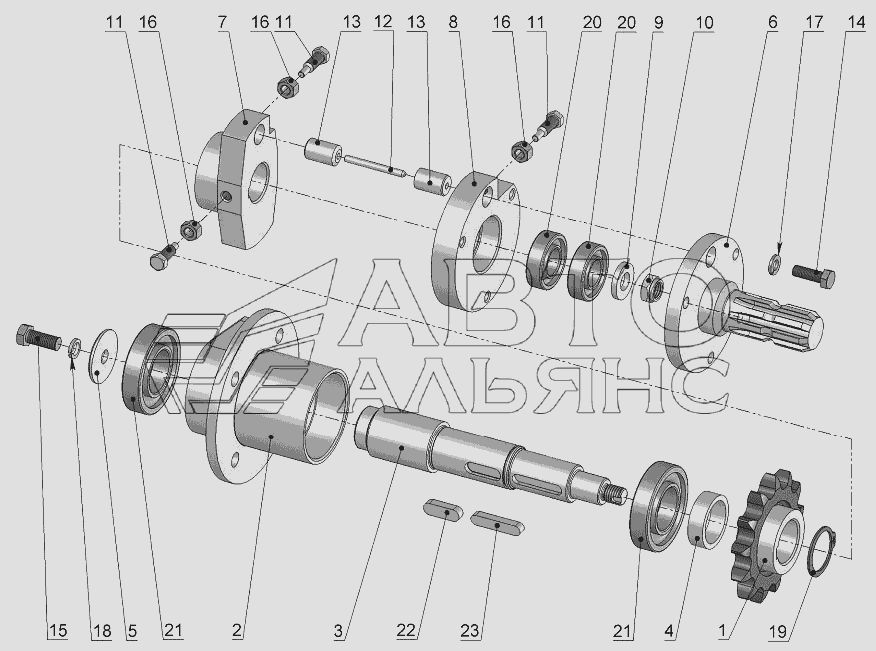

Контрпривід із запобіжною муфтою
100%
Назва деталі
Запобіжна муфта
Заводський номер
ОЛ-100.08.00.000
Кількість на модель
1
№
Назва деталі
Запобіжна муфта
Заводський номер
ПРЛ-1.5.06.00.000
Кількість на модель
1
№
Назва деталі
Зірочка
Заводський номер
ОЛ-100.08.01.000-01
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
ОЛ-100.08.02.000
Кількість на модель
1
№
2
Назва деталі
Огорожа
Заводський номер
ОЛ-100.08.00.001
Кількість на модель
1
№
3
Назва деталі
Втулка
Заводський номер
ОЛ-100.08.00.002
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
ОЛ-100.08.00.003
Кількість на модель
1
№
5
Назва деталі
Хвостовик
Заводський номер
РСК-12.02.15.020
Кількість на модель
1
№
6
Назва деталі
Напівмуфта
Заводський номер
ПРЛ-1,5.06.00.301
Кількість на модель
1
№
7
Назва деталі
Напівмуфта
Заводський номер
РСК-12.02.15.102
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
ПРЛ-1,5.06.00.601
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
ПРЛ-1,5.06.00.603
Кількість на модель
1
№
10
Назва деталі
Гвинт М10
Заводський номер
ПРТ-10.02.617
Кількість на модель
3
№
11
Назва деталі
Штифт
Заводський номер
ПРТ-10.02.641-01
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
ПРТ-10.02.643
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
M10-6gx30.56.019
Кількість на модель
3
№
14
Назва деталі
гвинт
Заводський номер
M12-6gx30.56.019
Кількість на модель
1
№
15
Назва деталі
Гайка
Заводський номер
M10-6Н.5.019
Кількість на модель
3
№
16
Назва деталі
Диск
Заводський номер
10 65Г 019
Кількість на модель
3
№
17
Назва деталі
Шайба
Заводський номер
12 65Г 019
Кількість на модель
1
№
18
Назва деталі
Кільце ГОСТ
Заводський номер
1А40
Кількість на модель
1
№
19
Назва деталі
Подшипник
Заводський номер
180205
Кількість на модель
2
№
20
Назва деталі
Подшипник
Заводський номер
180208
Кількість на модель
2
№
21
Назва деталі
шпонка
Заводський номер
12x8x36
Кількість на модель
1
№
22
Назва деталі
шпонка
Заводський номер
10x8x50
Кількість на модель
6
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Запобіжна муфта | ОЛ-100.08.00.000 | 1 | 1 | |||||
| Запобіжна муфта | ПРЛ-1.5.06.00.000 | 1 | 1 | |||||
| 1 | Зірочка | ОЛ-100.08.01.000-01 | 1 | 1 | 1 | |||
| 2 | Корпус | ОЛ-100.08.02.000 | 1 | 1 | 2 | |||
| 3 | Огорожа | ОЛ-100.08.00.001 | 1 | 1 | 3 | |||
| 4 | Втулка | ОЛ-100.08.00.002 | 1 | 1 | 4 | |||
| 5 | Диск | ОЛ-100.08.00.003 | 1 | 1 | 5 | |||
| 6 | Хвостовик | РСК-12.02.15.020 | 1 | 1 | 6 | |||
| 7 | Напівмуфта | ПРЛ-1,5.06.00.301 | 1 | 1 | 7 | |||
| 8 | Напівмуфта | РСК-12.02.15.102 | 1 | 1 | 8 | |||
| 9 | Диск | ПРЛ-1,5.06.00.601 | 1 | 1 | 9 | |||
| 10 | Гайка | ПРЛ-1,5.06.00.603 | 1 | 1 | 10 | |||
| 11 | Гвинт М10 | ПРТ-10.02.617 | 3 | 3 | 11 | |||
| 12 | Штифт | ПРТ-10.02.641-01 | 1 | 1 | 12 | |||
| 13 | Втулка | ПРТ-10.02.643 | 2 | 2 | 13 | |||
| 14 | гвинт | M10-6gx30.56.019 | 3 | 3 | 14 | |||
| 15 | гвинт | M12-6gx30.56.019 | 1 | 1 | 15 | |||
| 16 | Гайка | M10-6Н.5.019 | 3 | 3 | 16 | |||
| 17 | Диск | 10 65Г 019 | 3 | 3 | 17 | |||
| 18 | Шайба | 12 65Г 019 | 1 | 1 | 18 | |||
| 19 | Кільце ГОСТ | 1А40 | 1 | 1 | 19 | |||
| 20 | Подшипник | 180205 | 2 | 2 | 20 | |||
| 21 | Подшипник | 180208 | 2 | 2 | 21 | |||
| 22 | шпонка | 12x8x36 | 1 | 1 | 22 | |||
| 23 | шпонка | 10x8x50 | 6 | 6 | 23 |
